NPM-D3 EJM6DC-MB-06O-02 生产数据 校正 基板识别校正 5 操作篇 6-2-2 6-2-2 -9 11 12 E F 10 F E 10 11 12 区块匹配 2 ●无需特意设定跳过值。 ●无需特意进行图像确认。 设定进行区块匹配识别之际的搜索区 域 ( 识别范围 ) 。 设定进行区块匹配识别之际的搜索区 域 ( 识别范围 ) 。
NPM-D3 EJM6DC-MB-06O-02
6-2-2-8
7
8
9
B
C
C
D
D
B
6
6
7
8
9
移动窗口，或变更窗口尺寸，以便对准校
正对象的中心。
设定用于区块匹配识别的图像区域。
移动窗口，或变更窗口尺寸，以便对准校
正对象的中心。
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
基板识别校正 5
操作篇
6-2-2
6-2-2-9
11
12
E
F
10
F
E
10
11
12
区块匹配 2

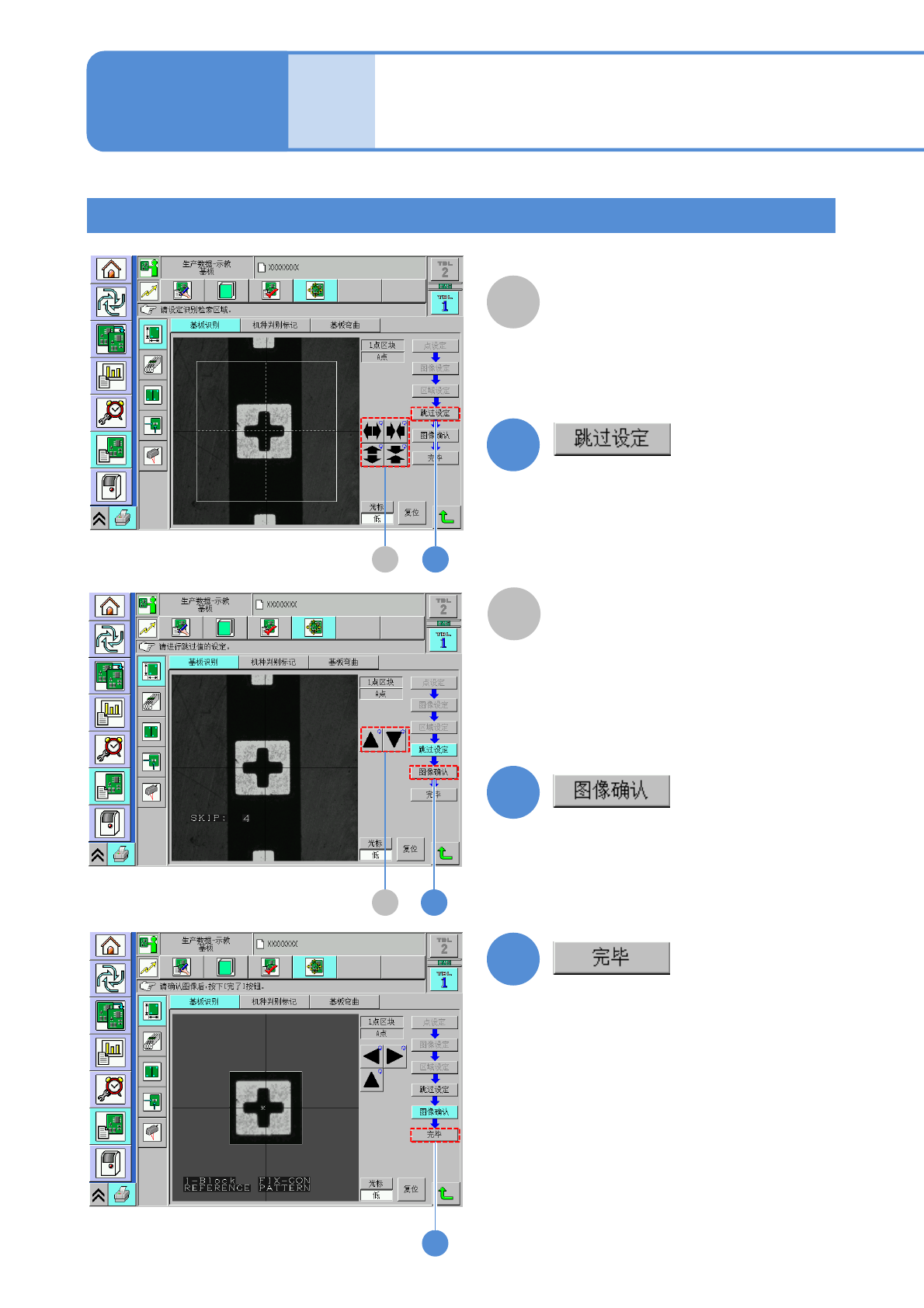

●无需特意设定跳过值。
●无需特意进行图像确认。

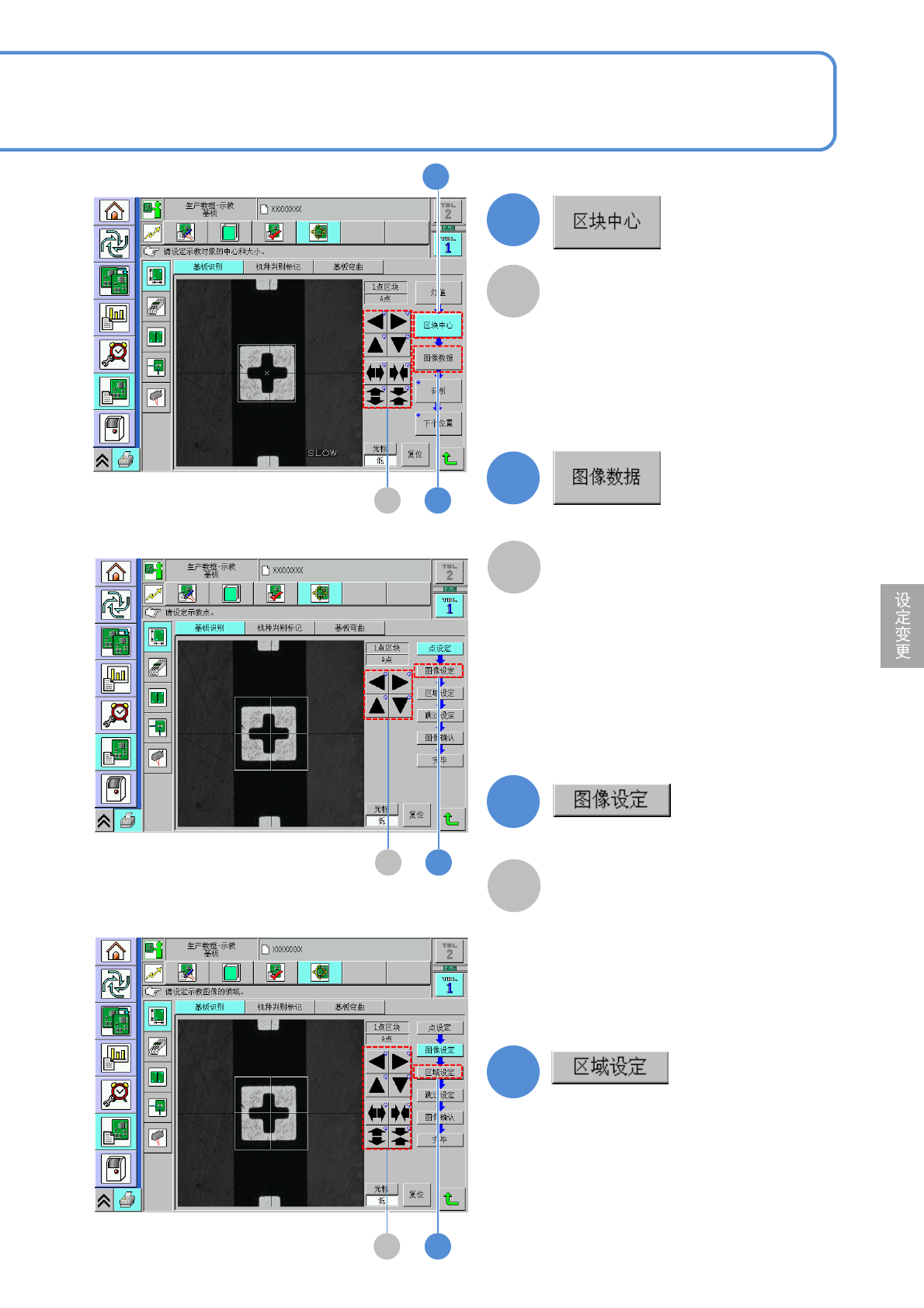

设定进行区块匹配识别之际的搜索区域
(识别范围)。
设定进行区块匹配识别之际的搜索区域
(识别范围)。
NPM-D3 EJM6DC-MB-06O-02
6-2-2-10
13
14
G
G
15
13
1415

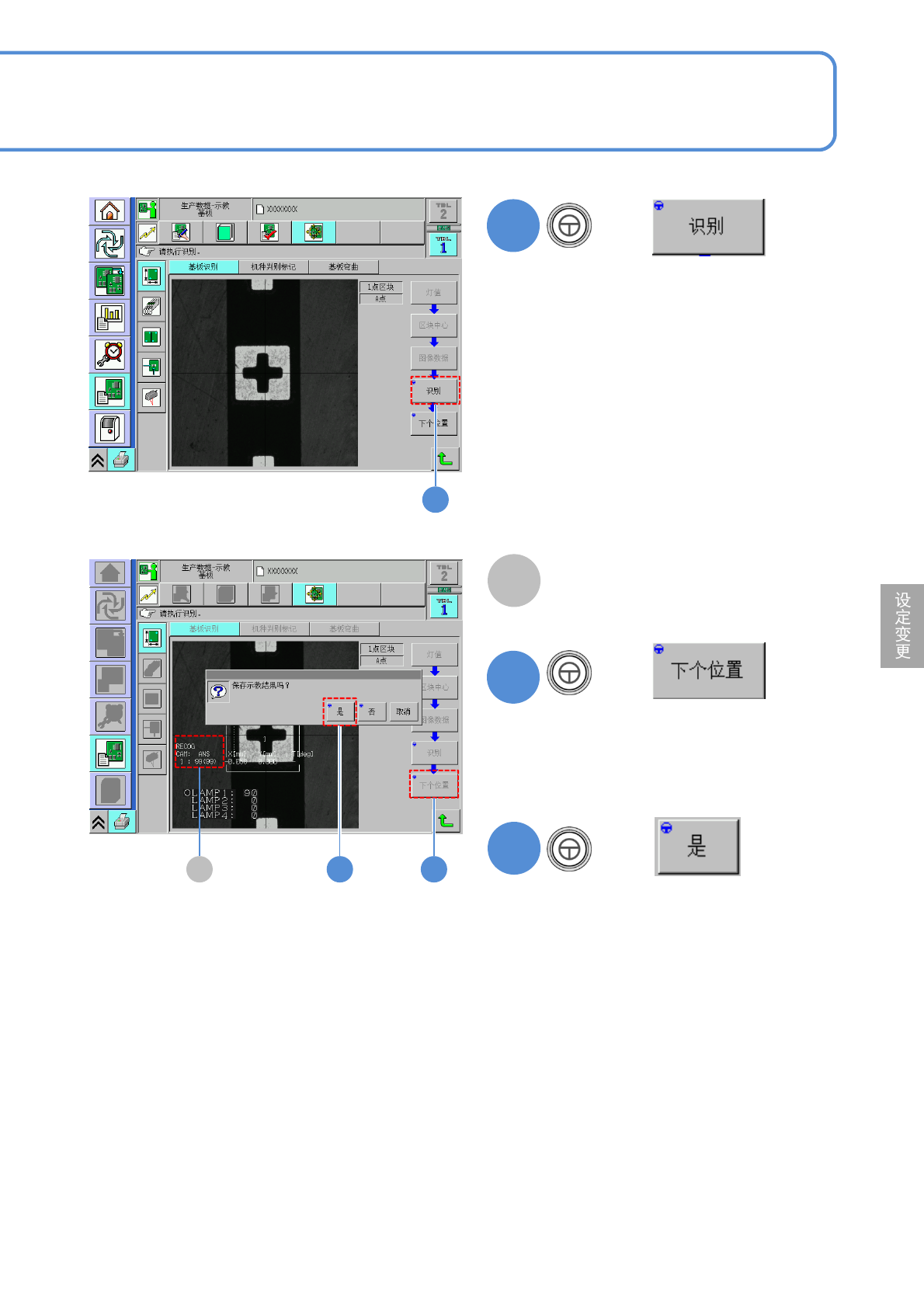

●只有在存在下一个标记之际，继续以
相同操作进行校正。
请保存校正结果。
当ANS的值大于识别OK率(动作参数(判
定))时，将为识别OK。
+
+
+
