NPM-D3 EJM6DC-MB-06O-02 6-2-10 -6
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-10
6-2-10-5

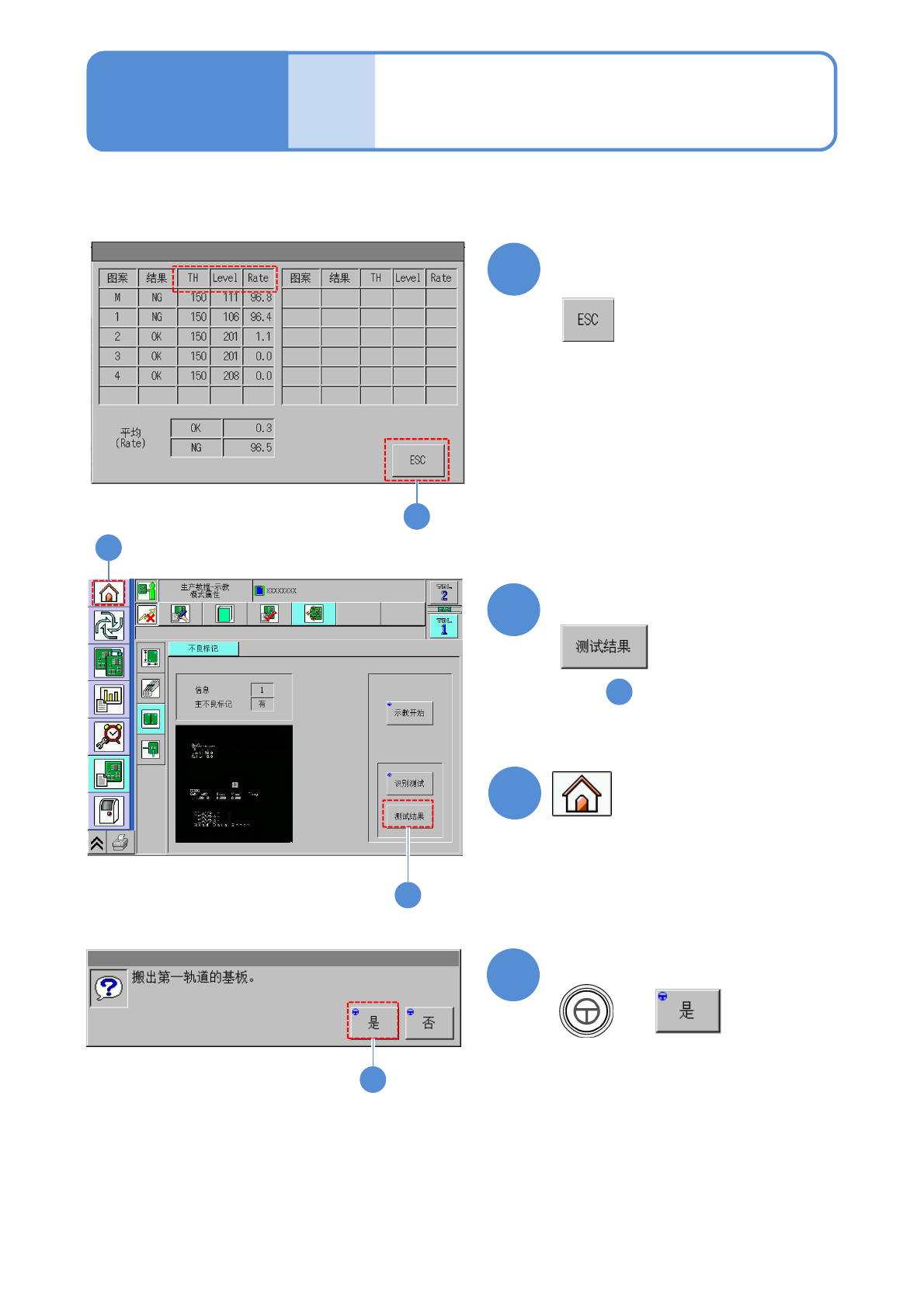

不良标记识别校正 3
17
确认提示
15
再次确认测试结果时
(显示 的测试结果)
15
11
14
确认识别结果后
14
16
●可以转移到其他画面。
16
17
+
TH
: 阈值
Level
: 亮度
Rate
: 像素比率
NPM-D3 EJM6DC-MB-06O-02
6-2-10-6
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-11
托盘吸着位置校正 1
选择校正托盘的地址
选择校正模式
校正吸附开始位置
校正吸附结束位置
校正完成
校正的流程
6-2-11-1
在托盘数据的校正下，以托盘数据(托盘尺寸、吸着开始位置、吸着结束位置、元件个数等)
为基础，进行吸附位置的微调。在托盘数据的校正下，如果最初执行吸着，则使用贴装头相
机的图像对最后吸着的元件位置进行校正。其他元件的吸着位置，则通过纵向横向的元件个
数自动计算。
