NPM-D3 EJM6DC-MB-02O-02
2-4-1-2
2
1

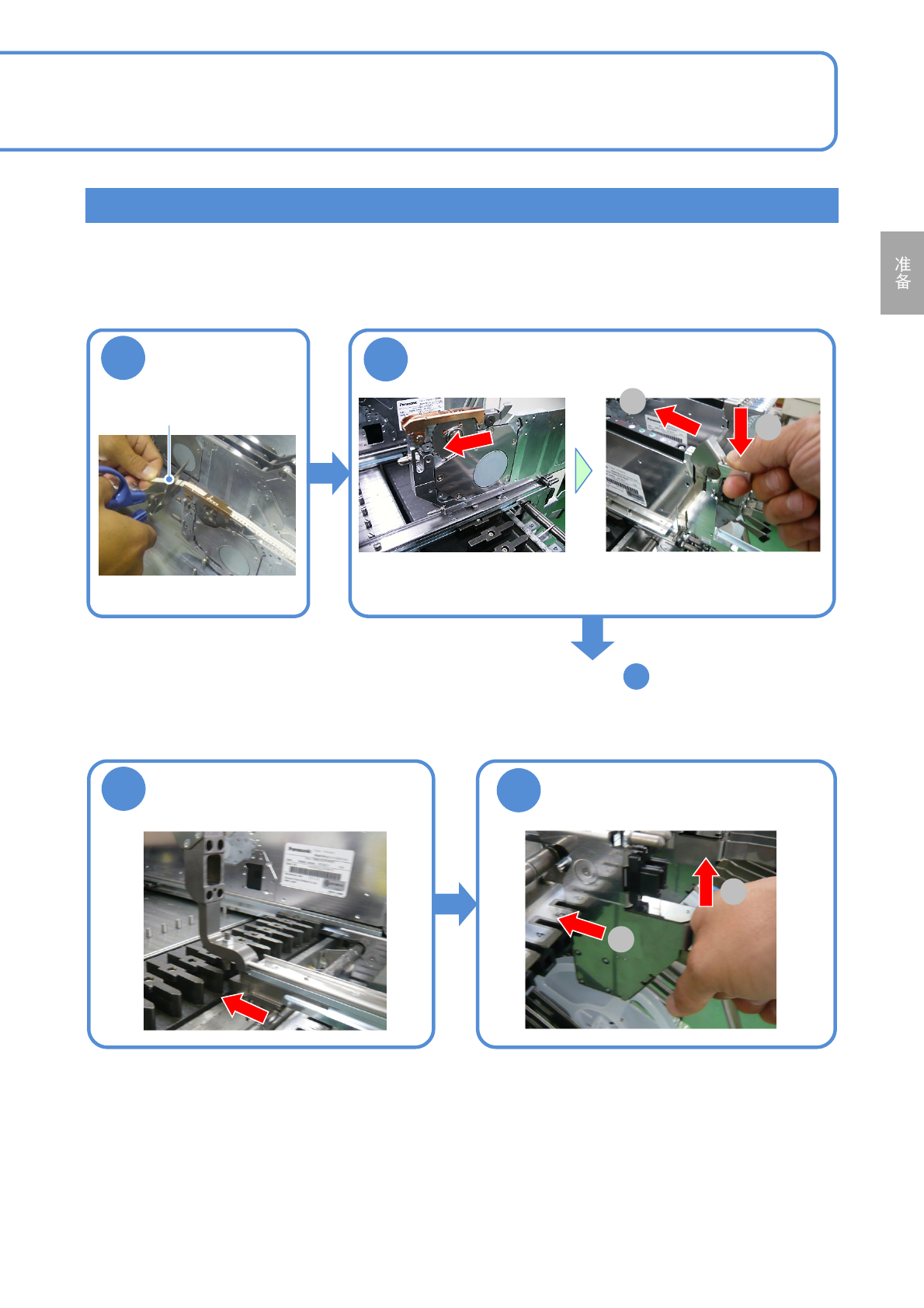

薄型编带料架的安装
剪断载体编带
把料架安装在专用附件
料架的前端对准专用的附件
对准插槽插入。
按住杆，然后推到里面。
请确认已经安装好专用的附件后再执行操作。
2
1
●替代元件的补充(→P.3-3-1)
载体编带
跳至左页的步骤
3
2
把附件的前端对准插槽后插入 把杆往上拉，然后推到里面
1
1
2
■专用附件的安装方法
■薄型编带料架的安装方法
NPM-D3 EJM6DC-MB-02O-02
离线
准备
智能供料器的准备 2
2-4-1-3
操作篇
2-4-1

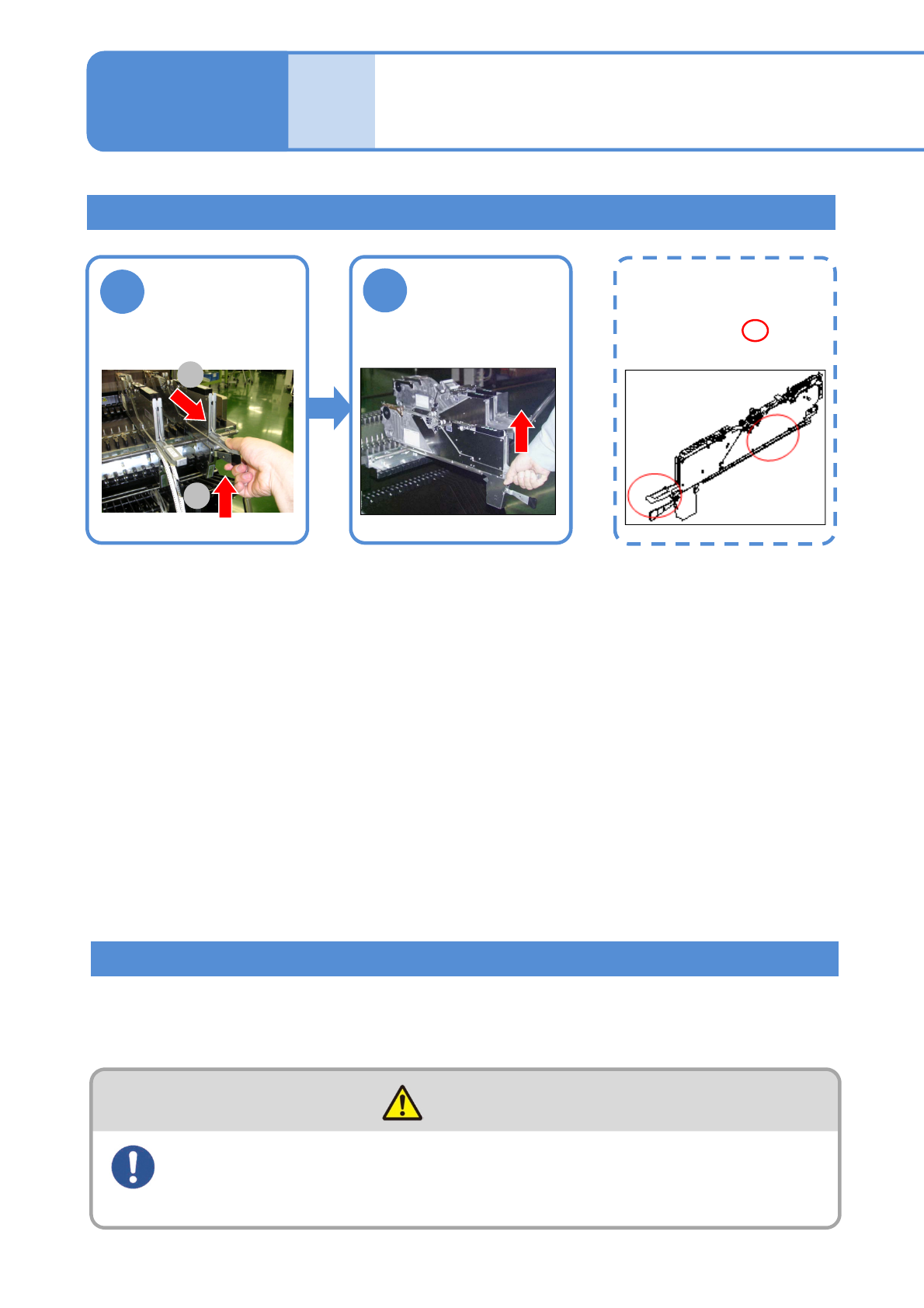

卸下双式编带料架
2
架起后部，用双
手拉出
1
往上拉杆，拉出料
架
1
2
料架的拿法
用双手拿住 部
在预备的交换台车上准备用于生产的料架，即可在机种切换时整体更换料架。(→“维修保养篇”的P.3-2)
通过交换台车(选项)进行整体更换
警告
移动交换台车时，注意周围情况
(如果撞击到他人，有可能会导致受伤)
NPM-D3 EJM6DC-MB-02O-02
2-4-1-4

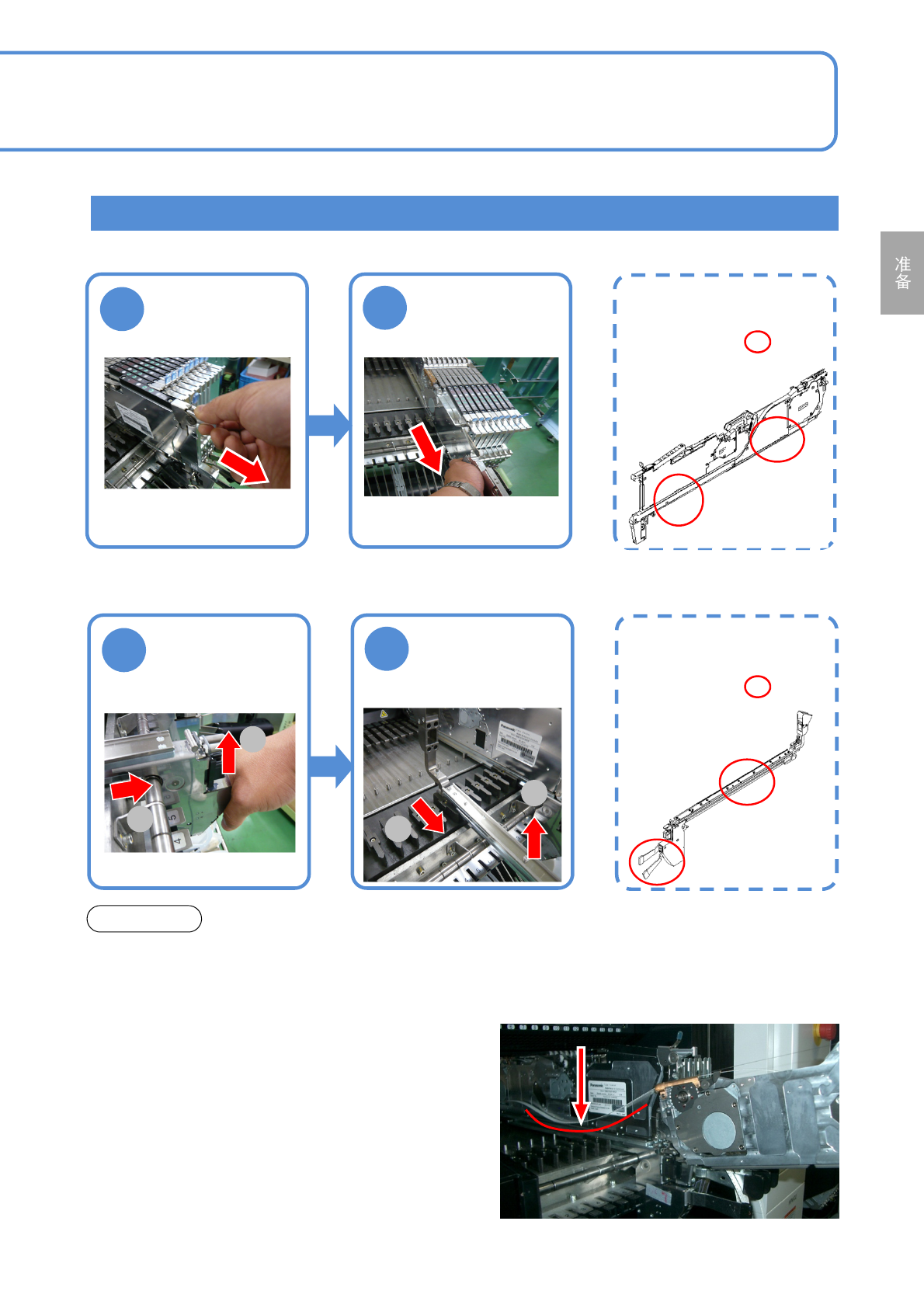

卸下薄型编带料架
2
从专用附件中抽出
1
拉出料架
料架的拿法
用双手拿住 部
2
一直拉到挡块位
置后向上抬起，
然后再拉出
1
往上拉杆，拉出
附件
在使用薄型料架时，进行此项操作。
1
2
■专用附件的拆卸方法
料架的拿法
用双手拿住 部
●在生产中拆卸编带料架时，请在按住前端编带的情形下抽出。
●在拆卸中途请不要放回编带料架。如果前端的编带遮住料架开口部的传感器，
将会导致设备停止。
注意事项
■薄型编带料架的拆卸方法
1
2
