NPM-D3 EJM6DC-MB-06O-02 6-1-16 -2 J XY 动作速度 对生产中的 XY 动作速度进行确认、修改。 K 吐出速度 对点胶动作时的吐出速度 ( 螺栓轴的旋转 速度 ) 进行确认、修改。 L 压力 (MPa) 对点胶器的供给气压进行确认、修改 。 M 温度偏移量 ( ℃ ) 对温调单元的材料温度进行确认、修 改。 在温调单元设定数值是，在粘着剂程 序 库设定的温度加上温度偏移量的数值 。
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-16-1
AF
I B
EDGH
J K C LM
A

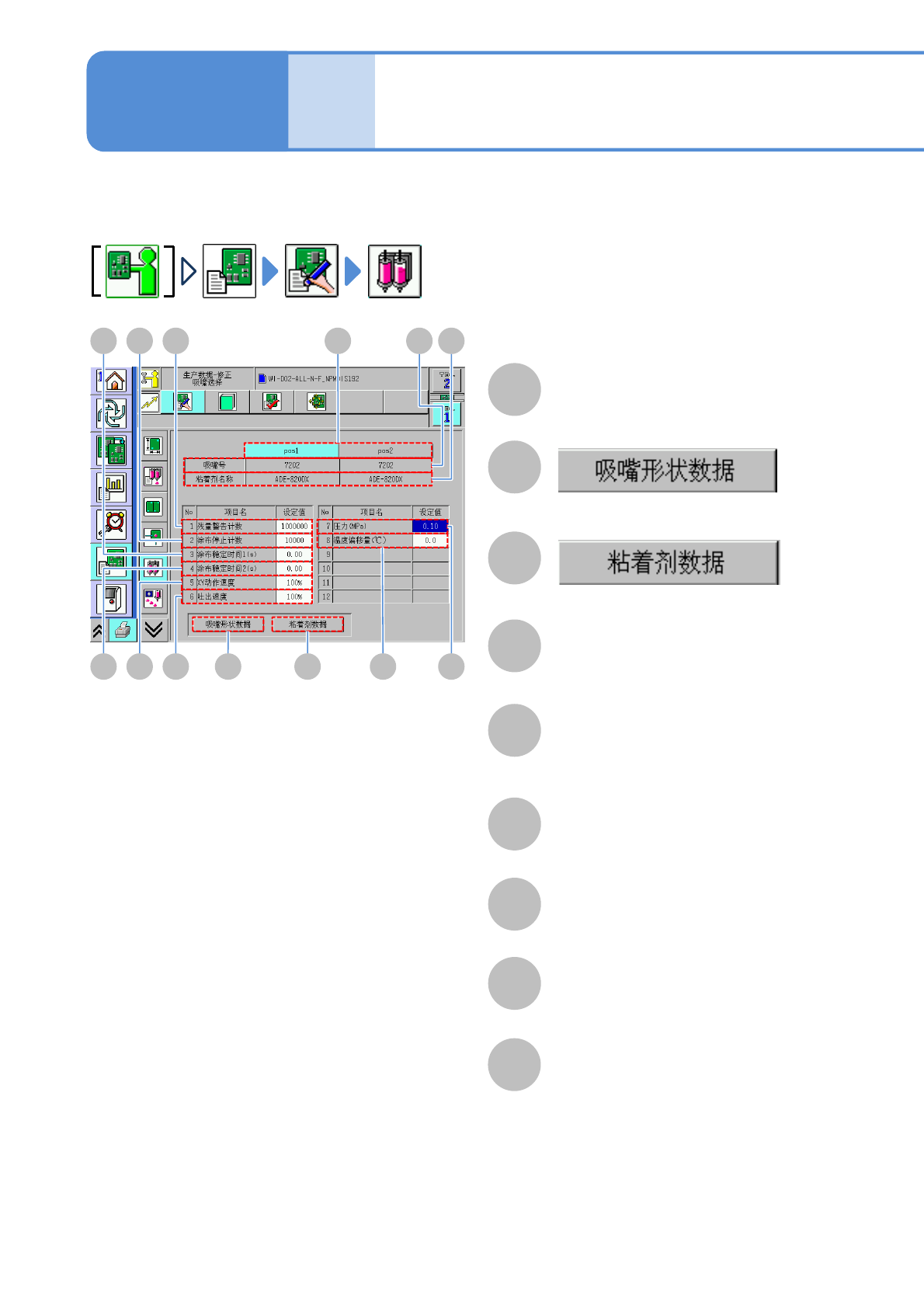

吸嘴选择数据的修改
(点胶头)
pos1/pos2
操作篇
6-1-16
确认、修改各点胶头使用的吸嘴的控制参数信息。
显示选择的吸嘴位置的控制参数信息。
B
显示吸嘴形状数据的程序库画面。
C
显示粘着剂数据的程序库画面。
D
显示点胶头使用的吸嘴形状数据的吸嘴
形状代码编号。
E
粘着剂名称
显示在点胶头使用的粘着剂数据的粘着
剂名称。
F
残量警告计数
对余量警告计数进行确认、修改。
G
点胶停止计数
对点胶停止计数进行确认、修改。
H
点胶稳定计时1(s)
对点胶稳定计时(点胶前)进行确认、修改。
I
点胶稳定计时2(s)
对点胶稳定计时(点胶后)进行确认、修改。
吸嘴编号
NPM-D3 EJM6DC-MB-06O-02
6-1-16-2
J
XY动作速度
对生产中的XY动作速度进行确认、修改。
K
吐出速度
对点胶动作时的吐出速度(螺栓轴的旋转
速度)进行确认、修改。
L
压力(MPa)
对点胶器的供给气压进行确认、修改。
M
温度偏移量(℃)
对温调单元的材料温度进行确认、修改。
在温调单元设定数值是，在粘着剂程序
库设定的温度加上温度偏移量的数值。
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-17-1
A
A
点胶数据的修改
(点胶头)
点胶点数
操作篇
6-1-17
对点胶数据进行确认、修改。
C
显示点胶点数的总数。
B
跳过点数
显示跳过设定的总数
C
SEQ.
显示点胶点的序号。
D
X[mm]、Y[mm]、A[°]
显示点胶点的坐标。
E
P
显示点胶点的优先顺序。
点胶后进行贴装时，为空白。
交替进行点胶和贴装动作时，会显示存
在优先度的L。
F
元件名称/PL,PN,BC,DC,说明
切换元件名称和PL,PN,BC,DC,说明(被
链接的元件列表的零部件表编号、点胶
数据的图案识别号码、点胶数据的点胶
条件、被链接的零部件数据的多点、描
绘的点数(多点、描绘无效时为0)、说明)
的显示。
G
较长的元件名称，滚动此键可显示。
B
D E F G
L IH
K J
H
坐标基准位图显示
显示坐标基准的位图坐标。
I
跳过的设定／解除。
J
通过SEQ、坐标、说明的各项目进行搜
索。
K
使一览表上下滚动。
L
显示局部高度计测数据画面。
只有在设定了局部高度计测数据时，可
以切换。
