NPM-D3 EJM6DC-MB-04O-0 2 概要 4-1-3 -1 检查规格 操作篇 4-1-3 ■对象元件 照相机分辨率 18 μ m( 类型 A) ： 0603 芯片以上、 QFP 引脚间距 0.4 mm 以上 照相机分辨率 9 μ m( 类型 B) ： 0402 芯片以上、 QFP 引脚间距 0.3 mm 以上 ■对象元件尺寸 芯片元件 : 10 000 点 ■可检查点数 ■检查种类 1) 方形芯片电阻等正反面颜色不同的…
NPM-D3 EJM6DC-MB-04O-02

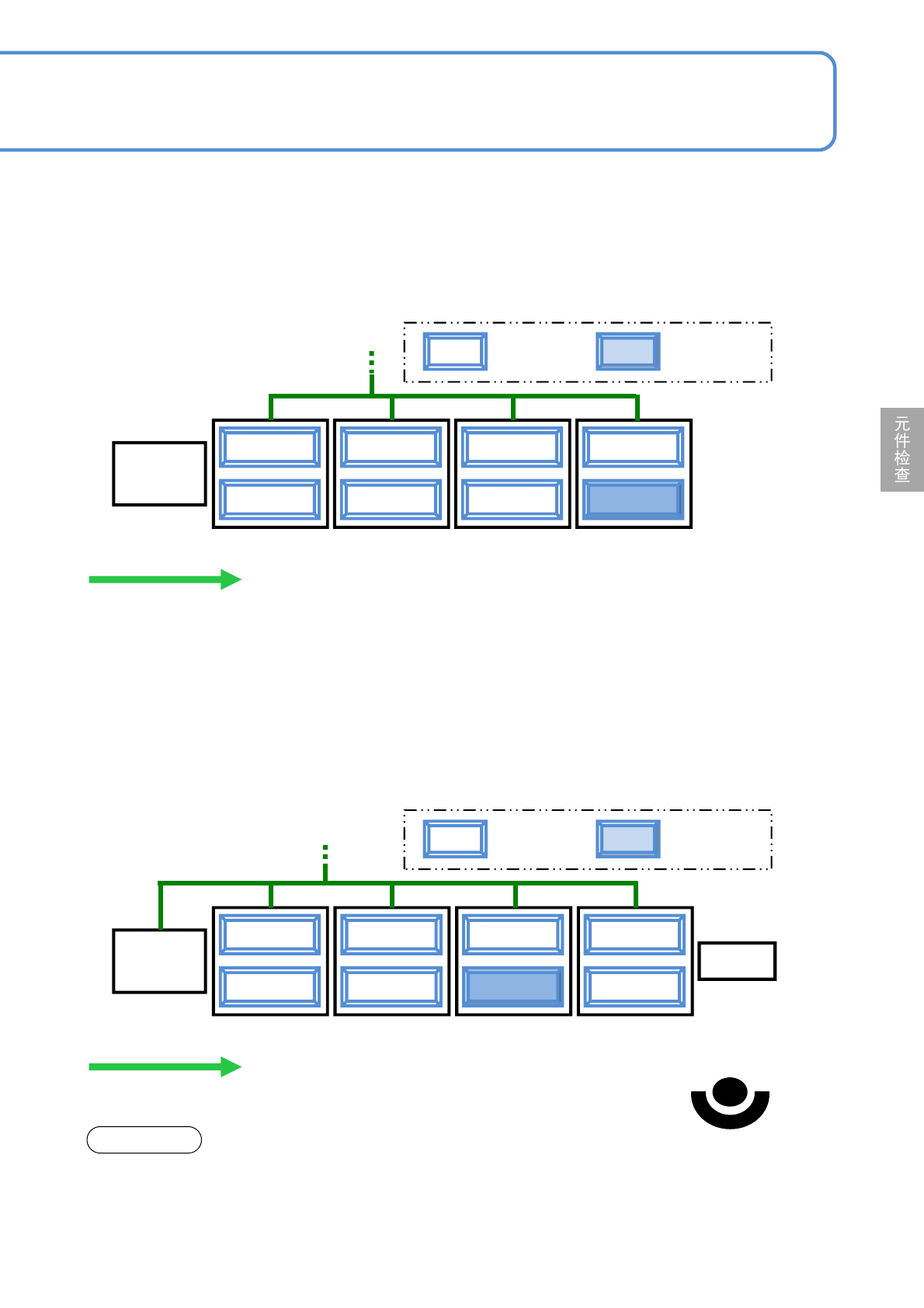

■类型2
缩短生产线长度为主要目的，进行再投入作业和基板的修理作业的检查排出传送带没有配置。
●装备锡膏检查的检查头的设备设置再生产线先端时(→P.5-1-2)
4-1-2-2
NPM-D3
网版印刷机
NPM-D3
(基板流向)
贴装头
检查头
(元件检查)
NPM-D3 NPM-D3
■类型3
把装备检查头(元件检查)的设备设置在生产线最后端起第二台的位置。
●需要进行异物检查的元件，在卷盘类型和托盘类型混和时的配置如下。
但是，在下游工程贴装的元件，贴装后不可进行元件检查或再投入作业。
●把装备锡膏检查的检查头的设备，设置再生产线先端时(→P.5-1-2)
注意
卷盘
NPM-D3
网版印刷机
NPM-D3
检查排出
传送带
(基板流向)
贴装头
检查头
(元件检查)
NPM-D3
托盘
NPM-D3
(基板的取出、修理)
●为了通过检查排出传送带进行基板修理或取出作业，生产线中的检查排出传送带的设置位置需要在LNB进行
设定。在LNB的「LNB构成信息」，请在生产线中的检查排出传送带的位置设定「排出传送带」。有关设定
方法请参阅(→ [LNB] 使用说明书 第4章)
NPM-D3 EJM6DC-MB-04O-02
概要
4-1-3-1
检查规格
操作篇
4-1-3
■对象元件
照相机分辨率 18 μm(类型A)：0603芯片以上、QFP引脚间距0.4 mm以上
照相机分辨率 9 μm(类型B) ：0402芯片以上、QFP引脚间距0.3 mm以上
■对象元件尺寸
芯片元件 : 10 000点
■可检查点数
■检查种类
1)方形芯片电阻等正反面颜色不同的元件，可以进行正反面颠倒检查的设定。
2)极性标记的对比度必须明显。必须没有污垢、空隙，且颜色或明亮度的变动较少，关于封装
芯片元件可以通过图像识别极性形状，请确认没有发生变化。

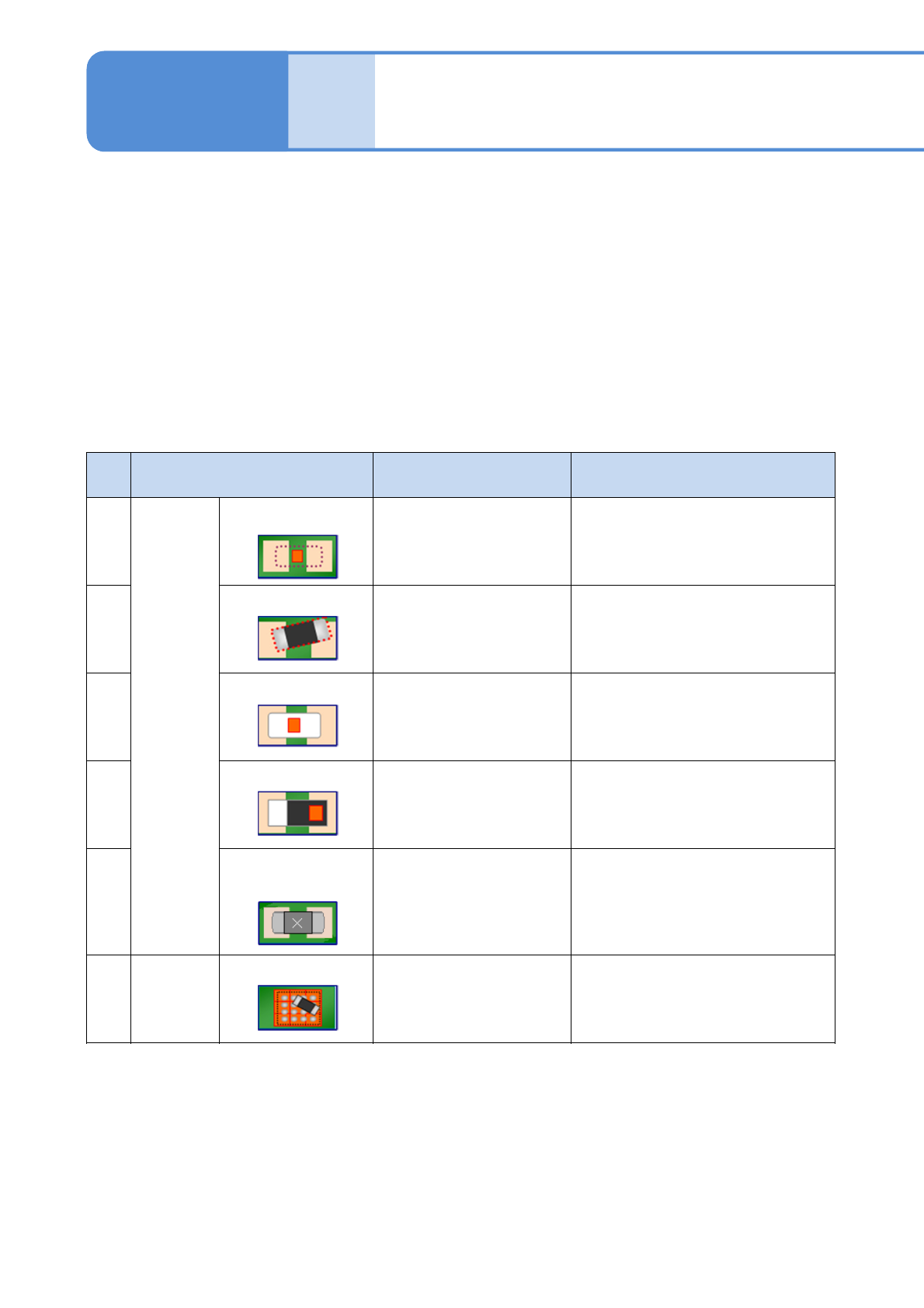

No.
检查种类 不良内容 判定
1
贴装后
检查
元件有无 ・在贴装位置无元件 ・无基板颜色即是良品，或者有
元件颜色即是良品
2
偏位 ・元件贴装位置有偏移
・元件贴装角度有偏移
・测量电极和元件位置，偏移量在
设定值以内即是良品
3
正反面颠倒
*1)
・贴装元件正反面颠倒
・贴装元件横向立起
・如果有元件反面、侧面的颜色则
是不良品
4
极性不同
*2)
・贴装元件的方向不同
(有极性的元件)
・如果有极性的颜色即是良品
5
异元件检测
(现在未使用)
・贴装元件不同 ・如果在模板匹配的评估值内即是
合格品
6
贴装前
检查
异物检测 ・贴装元件下方有落下的
元件
(在搭载检查头设备贴装
的元件)
・无基板颜色以外的物体即是合格
品
(贴装完毕元件领域是检查对象外)
方形芯片、SOP、 QFP、 BGA、 CSP、铝电解电容器、可调电阻、微调电容器、线圈、连接器、网络电阻、
三极管、二极管、电感、钽电容器、圆柱形芯片
NPM-D3 EJM6DC-MB-04O-02
4-1-3-2
●对于各检查中使用的颜色和检查领域，使用事先取得的图像进行设定。
●把基板、锡膏、焊盘、丝网等颜色，作为基板颜色事先设定。
●贴装元件成为邻接元件的阴影，如果元件颜色脱落，可能无法检查。
基板和元件之间没有颜色或亮度的差异，基板和元件的材质、基板的弯曲、变形而导致颜色和亮度有变动时，
可能无法检查。另外，为了防止错误检查，请勿将设备设置在阳光直射的地方或强力照明的附近。
