NPM-D3 EJM6DC-MB-06O-02 数据 修改 操作篇 6-1-8 6-1-8 -3 4 5 4 选择确认项目 ●选择贴装位置偏移量数据， 显示相关数据。 ●选择倾斜范围确认数据， 显示相关数据 。 ●选择中心范围确认数据， 显示相关数据 。 ●选择辉度确认数据， 显示相关数据 。 ● 2D 剪裁级别数据， 显示相关数据。 元件形状数据的修改 2 方形芯片元件 2 3 对识别选项数据进行确认、修改。
NPM-D3 EJM6DC-MB-06O-02
A
元件尺寸的容许值
识别高度
吸着位置
B
D
C
E
压紧
+
－
+
－
●＋L：＋方向的元件长度的容许值。
●－ L：－方向的元件长度的容许值。
●＋W：＋方向的元件宽度的容许值。
●－ W：－方向的元件宽度的容许值。
F
返回原来画面。
输入识别高度。
排出高度
输入排出高度。
6-1-8-2
2
对详细数据进行确认、修改。
A
CD E
B
F
●贴装:
贴装压紧[mm]
●吸着:
吸着压紧[mm]
(* 只可在2、3吸嘴时进行编辑)
NPM-D3 EJM6DC-MB-06O-02
数据
修改
操作篇
6-1-8
6-1-8-3
4
54

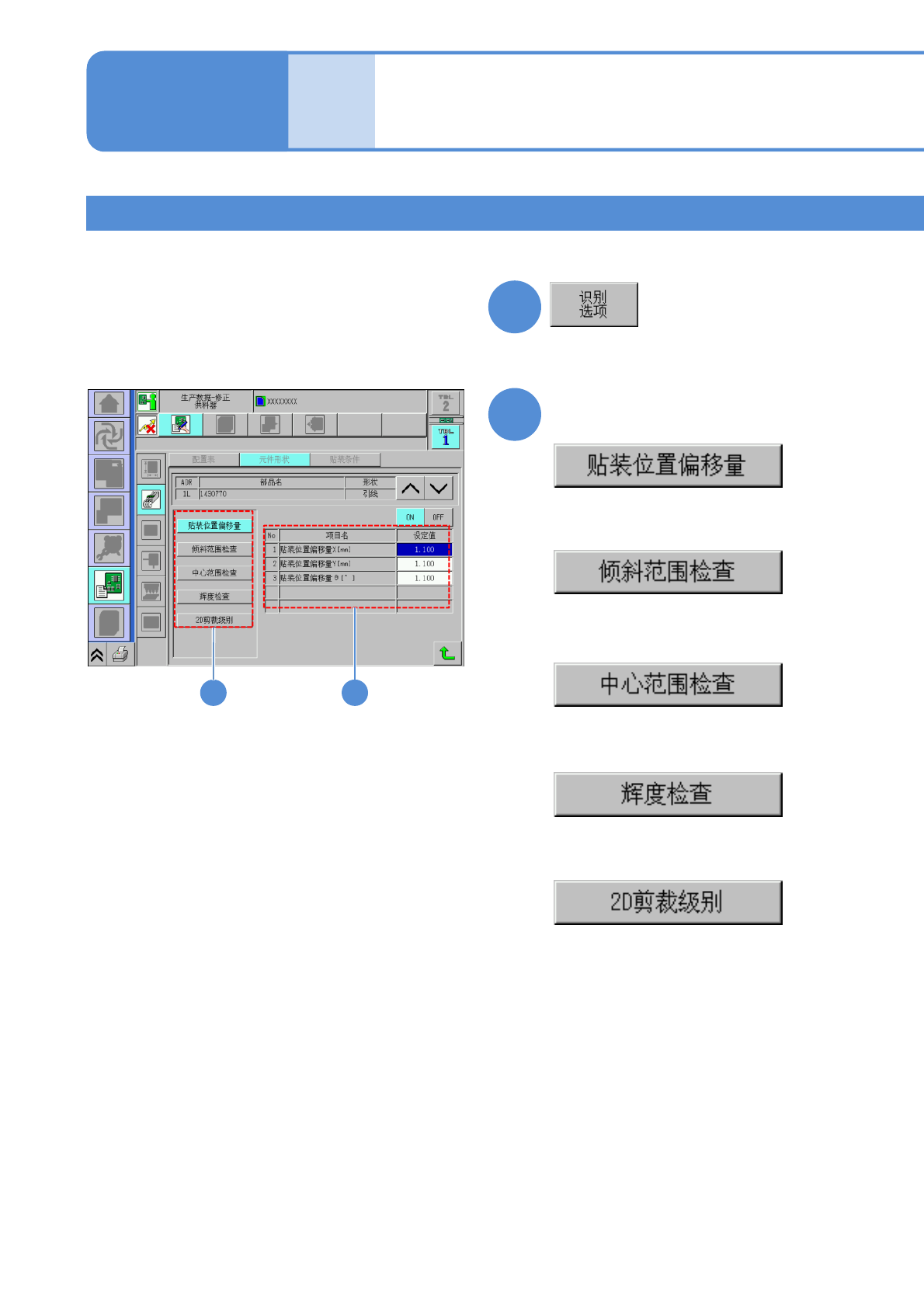

选择确认项目
●选择贴装位置偏移量数据，
显示相关数据。
●选择倾斜范围确认数据，
显示相关数据。
●选择中心范围确认数据，
显示相关数据。
●选择辉度确认数据，
显示相关数据。
● 2D剪裁级别数据，
显示相关数据。
元件形状数据的修改 2
方形芯片元件 2
3
对识别选项数据进行确认、修改。
NPM-D3 EJM6DC-MB-06O-02
6-1-8-4
5
修改必要的项目
●选择插入引脚检测，
显示相关数据。
●选择插入引脚（全体），
显示相关数据。
●选择助焊剂确认数据，
显示相关数据。
