规格
9-1-8-3
高度传感器 2
操作篇
9-1-8
测量条件
测量高度 基板上面 ±4 mm (能够测量的范围。并不是基板弯曲容许范围)
测量区域 需要在从基板边缘、缺口起5 mm的内侧设定测量点。
测量点
*3)
整体弯曲补正: 9 点以上 (最多25 点/枚)
图案弯曲补正: 9 点/图案以上 (最多25 点/图案)
测量时间
2.0 s (在350 × 300 mm 基板上测量9个点时的最佳条件值)

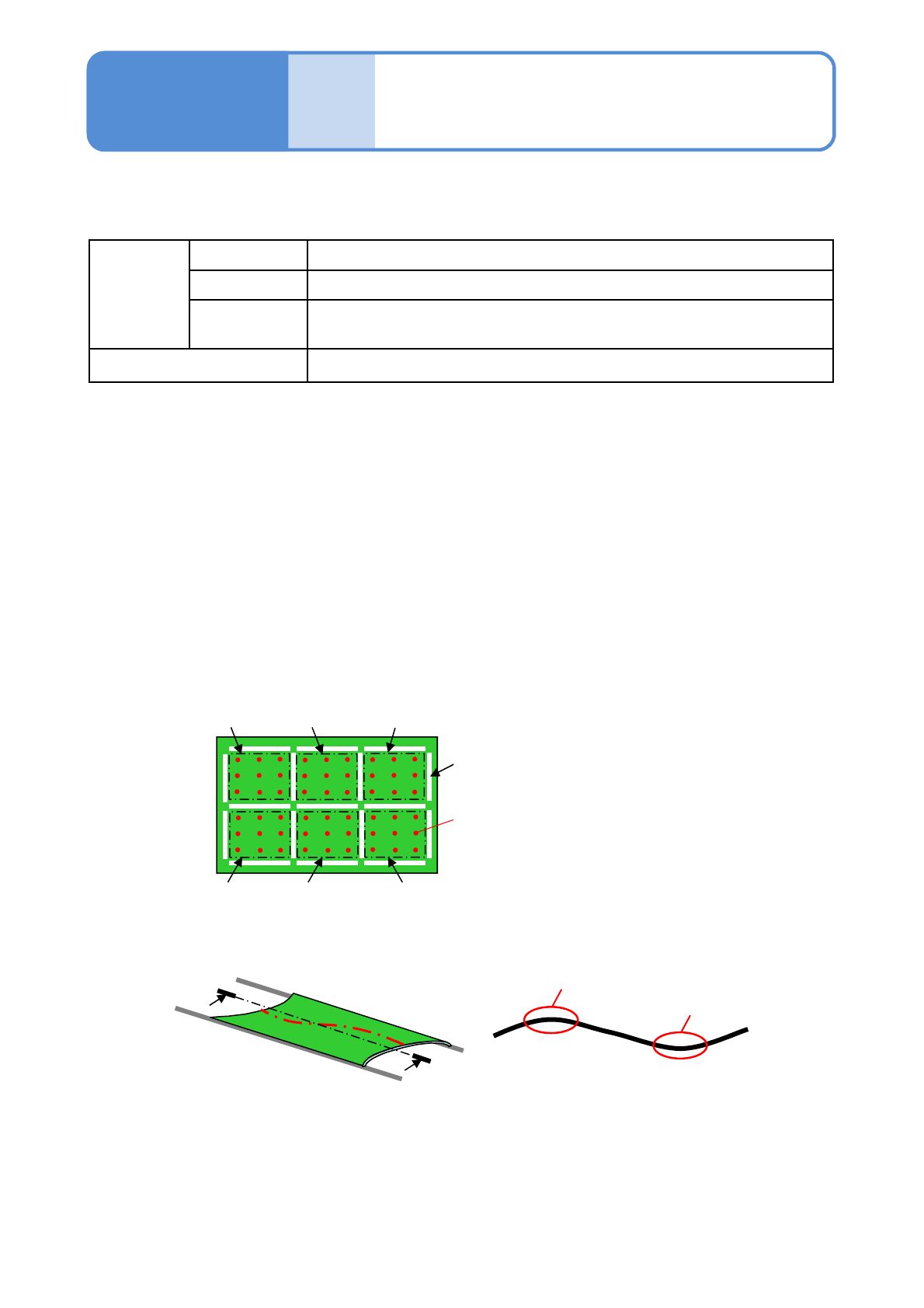

■图形弯曲补正
所谓的图形弯曲补正，是指对图形的每个测量点进行弯曲补正。(参照下图)
存在缝隙(缺口)的基板，弯曲形状复杂，具有不平滑(相同)曲面的倾向。
如果属于这种基板，推荐使用图像弯曲补正。
缝隙
图形1 图形2 图形3
图形4 图形5 图形6
测量部位
A
A
上弯曲
下弯曲
A – A断面
●不可补正的弯曲形状
例) 存在起伏的基板
1) 安装在贴装头 + 贴装头组合的设备。
只在贴装头 + 贴装头组合的设备进行基板弯曲测量和数据送信，在有贴装头的基台控制贴装高度。贴装
头 + 点胶头、检查头、无工作头的设备不可测量基板弯曲。
使用单轨模式时，在前侧贴装头安装高度传感器。使用双轨模式时，需要在前后贴装头安装高度传感器。
*2) 能够通过高度传感器的基板弯曲补正功能进行补正的弯曲为断面形状为U字型的单纯曲面。
当弯曲形状复杂时，可通过使用图形弯曲补正，与单纯曲面相组合来进行补正。
存在缝隙(缺口)的基板或薄基板，因为基板弯曲形状倾向于复杂，因此推荐使用图形弯曲补正。(→■图
形弯曲补正)
*3) 关于测量点的最大设定数(设定总数)，请参照“9-1-1 设备规格的程序数据”。
NPM-D3 EJM6DC-MB-09O-02
9-1-8-4
NPM-D3 EJM6DC-MB-09O-02
规格
项目 规格
构成
对象基板
短规格
单轨模式 ●最小 L 50 × W 70 ●最大 L 460 × W 590
双轨模式 ●最小 L 50 × W 70 ●最大 L 460 × W 300
长规格
单轨模式 ●最小 L 50 × W 70 ●最大 L 510 × W 590
双轨模式 ●最小 L 50 × W 70 ●最大 L 510 × W 300
功能
支撑销配置位置的数
据编制功能
对DGS画面上读取的反面图像和正面的贴装坐标进行确认，通过视觉决
定支撑销的配置位置，作成生产数据。
●数据作成在DGS进行。
支撑销自动配置功能 根据生产数据，使用支撑销用的吸嘴，自动配置支撑销(自动更换用)。
配置条件
对象贴装头 贴装头(轻量16/12/8/2吸嘴贴装头)
配置间距 最小16 mm间距(XY方向)
配置数量
短规格 最多16 个/基板
长规格 最多20 个/基板
配置数据 以设备单位进行配置数据的选择和编制
使用吸嘴
100 吸嘴 轻量16/12/8 吸嘴贴装头用
1100 吸嘴 2 吸嘴贴装头用
配置时间
90 s/基板
(在350 x 300 mm 基板的中央配置10 个支撑销时的最佳条件值)
9-1-9-1
支撑销自动更换 1
支撑销
(自动更换用)
支撑销用吸嘴
支撑销用
吸嘴交换器
基板支撑块
(自动更换用)
*在没有头的情形下，以及在安装了检查头、点胶头的设备上，将在单侧头的贴装头上更换全部轨道的支撑
销。在没有头的情形下，以及在检查头、点胶头单体的情形下不能自动更换支撑销，因此请务必在单侧头
上安装贴装头。
