NPM-D3 EJM6DC-MB-06O-02 生产数据 校正 6-2-15 -3 局部高度校正 2 操作篇 6-2-15 1 1 在这里对有代表性的局部高度校正的 操作步骤进行说明。 以点胶头和高度传感器安装在前侧贴 装头时为例进行说明。 ●只有选择安装了高度传感器的工作 台时可以操作。 3 3 2 2 选择进行局部高度校正的对象数据
NPM-D3 EJM6DC-MB-06O-02
6-2-15-2
选择校正数据
开始校正
搬送基板
选择贴装点
照相机移动
微调
移动校正对象数据
测量测试
选择进行校正的贴装点。
校正完毕
搬送基板。
如果从校正的开始画面选择，即无需
此步骤。
能够变更识别画像的状态。
对最多5处的局部高度计测数据实施
校正。
校正的流程
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
6-2-15-3
局部高度校正 2
操作篇
6-2-15
1
1

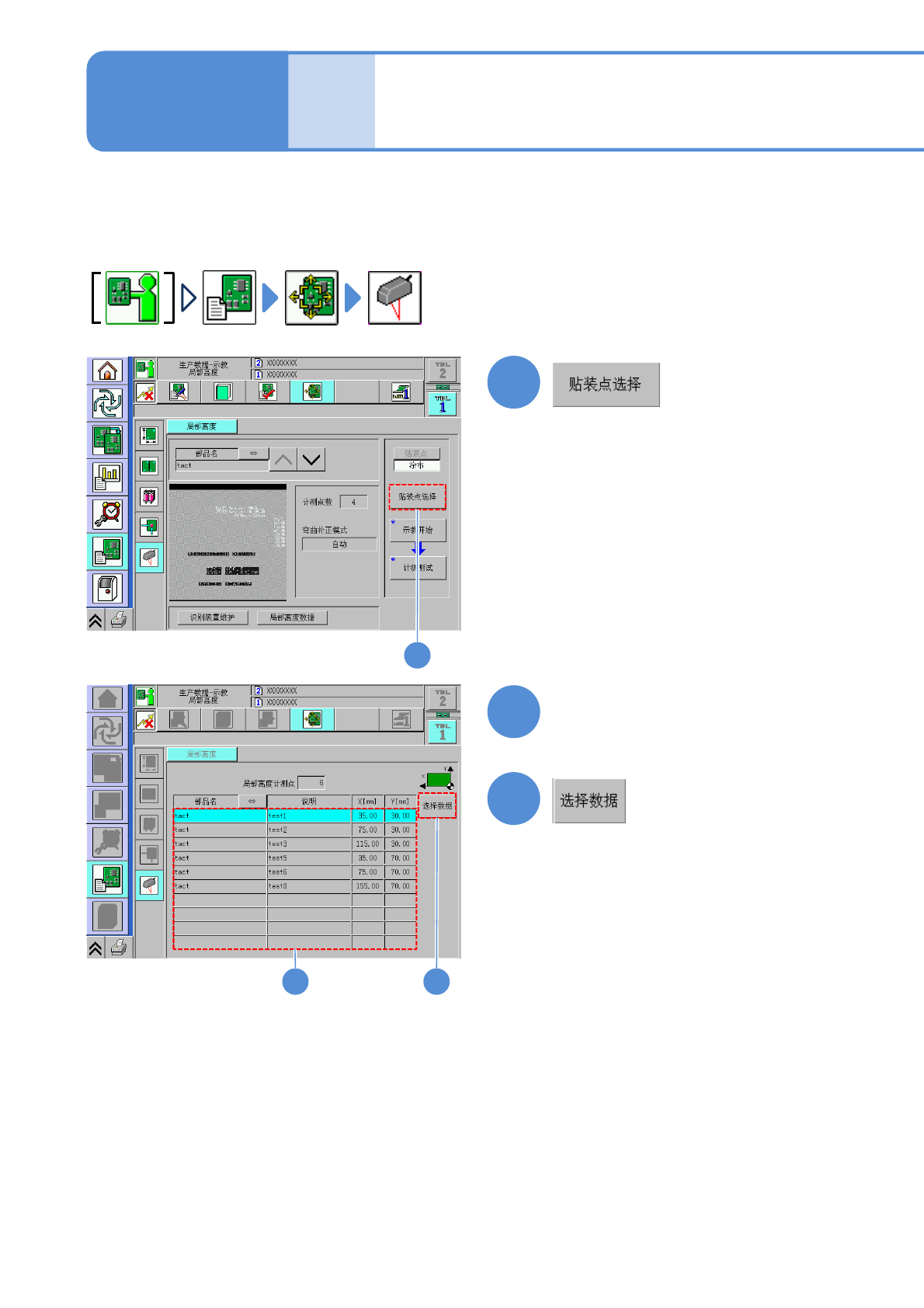

在这里对有代表性的局部高度校正的操作步骤进行说明。
以点胶头和高度传感器安装在前侧贴装头时为例进行说明。
●只有选择安装了高度传感器的工作台时可以操作。
3
3
2
2
选择进行局部高度校正的对象数据
NPM-D3 EJM6DC-MB-06O-02
6-2-15-4
4
+
●进行基板确认，根据需要调整轨道宽度。
4
A
F
A
元件名称
在贴装坐标上显示校正对象的局部高度计
测的元件名称。
5
校正局部高度的坐标
E D C
B
10
B
计测点
显示校正对象的局部高度计测数据的计测
点。(最多5点)
C
Z
从所指定的局部高度计测坐标的基板上面
基准起的偏移量。
D
X/Y
位置调整后的微调量。
E
切换识别图像的视野尺寸。
F
切换位置调整的微调量。
●进入基板的传入待机状态后，请把基板设置在传
入口。
(校正对象的基板已经在基台上时，无需此操
作。)
注意
●
+
