NPM-D3 EJM6DC-MB-06O-02
6-1-17-2
A
B
C
D
1
1
A
D
B C
E F G
E
X[mm]
F
Y[mm]
G
点胶坐标
显示局部高度计测对象的点胶点的坐标。
切换元件名称和PL,PN,BC,DC,说明(被
链接的元件列表的零部件表编号、点胶
数据的图案识别号码、点胶数据的点胶
条件、被链接的零部件数据的多点、描
绘的点数(多点、描绘无效时为0)、说明)
的显示。
弯曲补正模式
显示高度补正的模式。
平均：
把测定结果的平均值作为补正值。
最大值：
把测定结果的最大值作为补正值。
自动：
从测定结果自动选择平均值和最大值，
作为补正值。

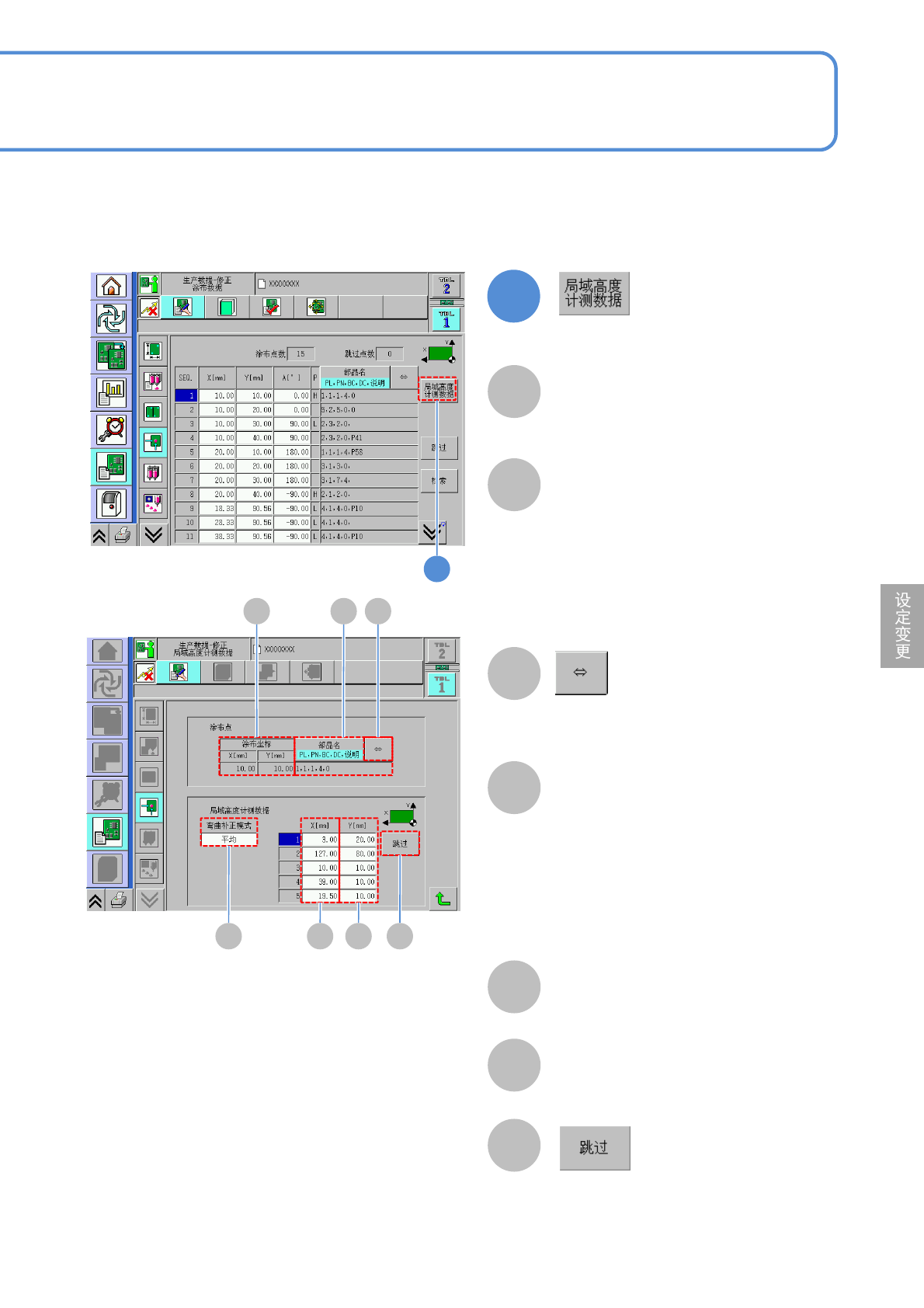

■局部高度计测数据
针对点胶坐标输入和修改局部高度计测的数据。
较长的元件名称，滚动此键可显示。
显示局部高度计测点的X坐标。
显示局部高度计测点的Y坐标。
跳过的设定／解除。
元件名称/PL,PN,BC,DC,说明
NPM-D3 EJM6DC-MB-06O-02
数据
修改
EC D
6-1-18-1
F
A
B
C
D
E
A
1
GB
基本设定
1
F
G

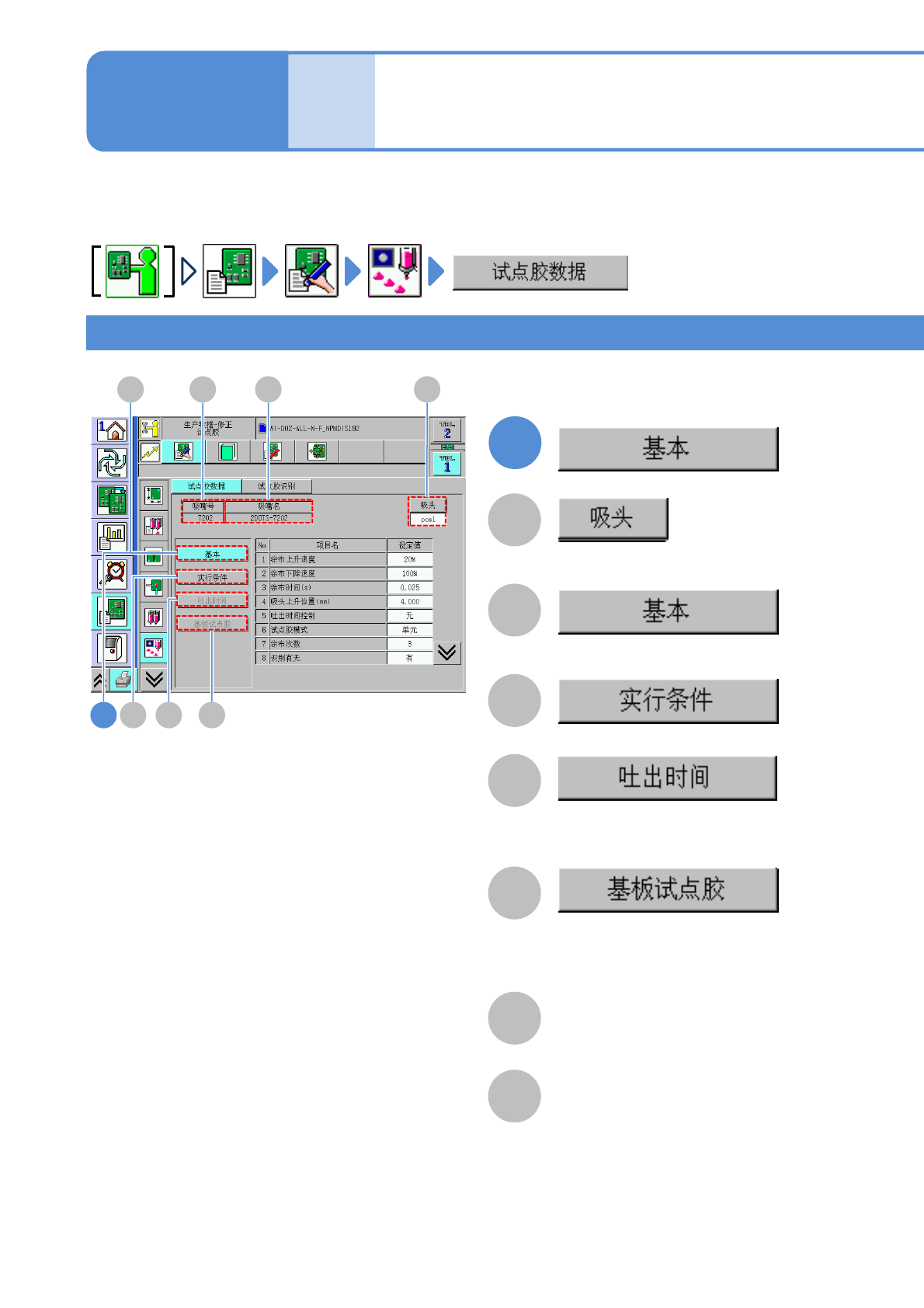

试点胶数据的修改 1
(点胶头)
操作篇
6-1-18
对试点胶动作时的各种数据进行设定。
显示该吸嘴位置的试点胶数据。
显示试点胶的基本条件的设定项目。
显示实行条件的设定项目。
显示吐出条件的设定项目。只有在吐出
时机控制为「有」时，可以按此键。
显示基板上进行试点胶时的使用条件的
设定项目。只有在试点胶图案为「基
板」时，可以按此键。
吸嘴编号
吸嘴名称
NPM-D3 EJM6DC-MB-06O-02
K
L
HIJK
M N O Q
L
J
K
M
N
O
P
H
I
100%
80%
60%
40%
20%
使一览表上下滚动。

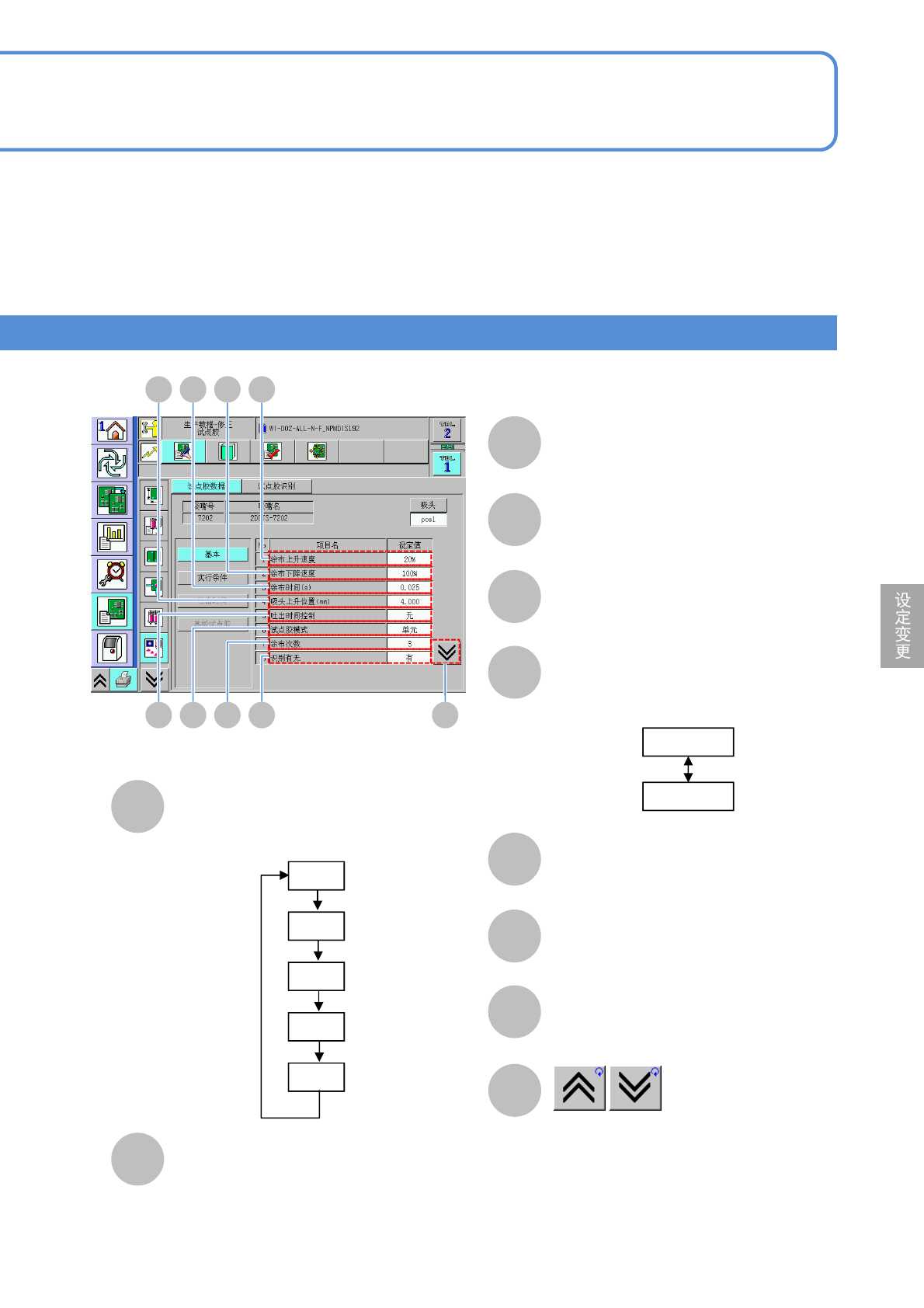

吐出时间控制
显示吐出时机控制的有无。
点胶时间(s)
点胶头上升位置(mm)
试点胶模式
点胶次数
识别有无
识别再试次数
点胶上升速度
点胶下降速度
选择点胶器的上升速度。
选择点胶器的下降速度。选择顺序与「点
胶上升速度」相同。
选择试点胶位置。
单元
基板
6-1-18-2
