NPM-D3 EJM6DC-MB-07O-02 机器参数 A B A B C C 7-3-20 -1 操作篇 7-3-20 高度传感器偏移量的确认 确认高度传感器的传感器偏移值 ( 校准作业的结果 ) 等。 ● Bank A 、 Bank B ・・・ 高度 传感器可以切换测定范围 ( 分辨率 ) 。 Bank A 和 Bank B 使用各测定范围的数值。 ●在点胶头，只使用 Bank A 。 X[mm]/Y[mm] 高度传感器的安装位置…
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇

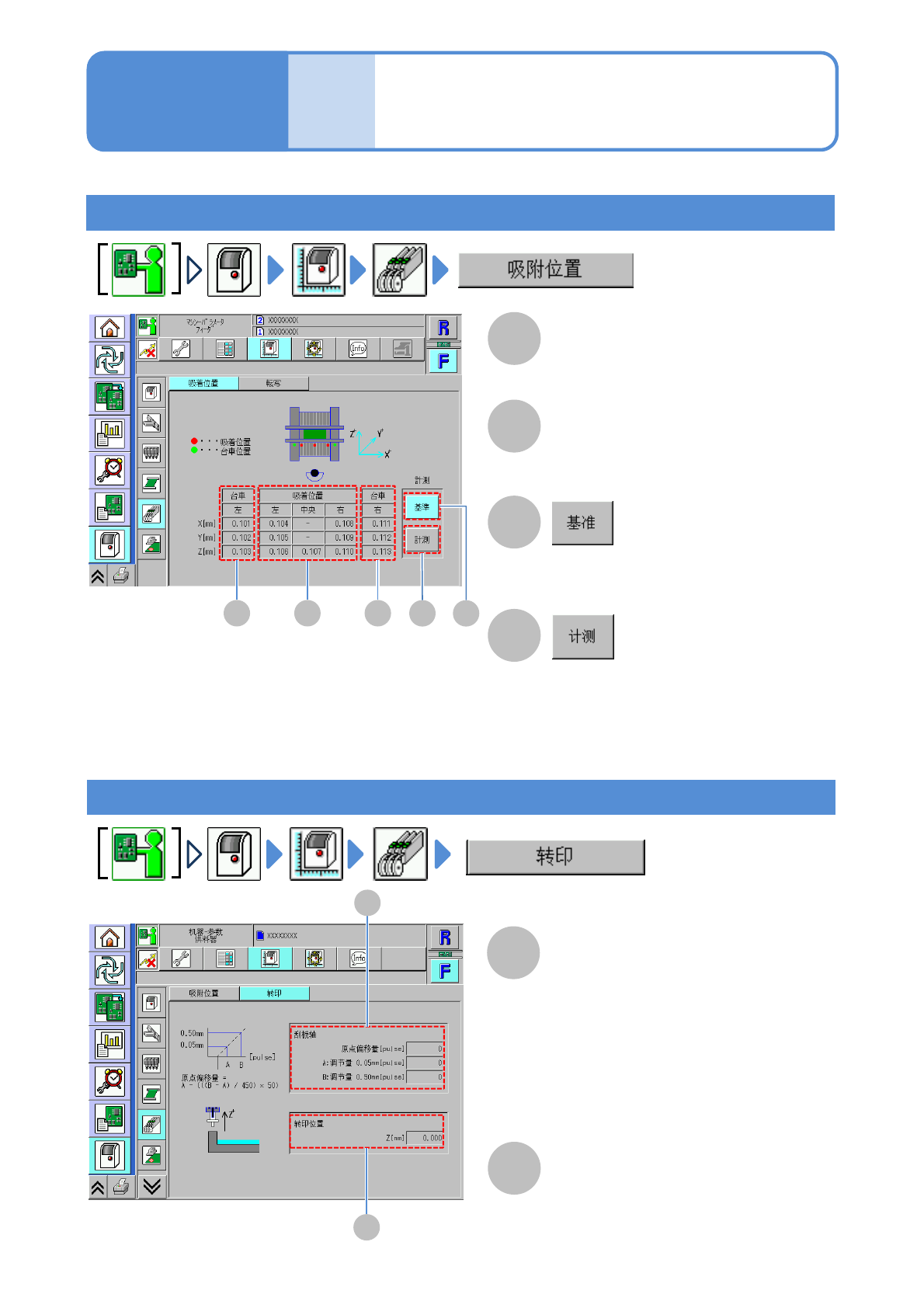

7-3-19
料架吸着位置
A
台车位置的偏移值
X[mm]/Y[mm]/Z[mm]
左右台车位置的偏移值。
B
吸着位置的偏移值
X[mm]/Y[mm]/Z[mm]
料架的吸着位置的偏移值。
(X/Y/Z坐标)
料架吸着位置和
转印位置偏移量的确认
转印位置偏移值
A
刮刀轴的偏移值
B
转印位置的偏移值 Z[mm]
A
B
●原点偏移量[pluse]
刮刀轴的原点偏移值。
●A:调节量0.05mm[pluse]
刮刀轴的A点(0.05mm位置)偏移值。
●B:调节量0.50mm[pluse]
刮刀轴的B点(0.50mm位置)偏移值。
转印位置的Z轴方向偏移值。
7-3-19
A B A
CD
C
D
显示在校准时所计测的全部值。标注
“－”的项目为计测对象外部位的数据。
显示在重新连接交换台车后、进行吸着
动作时所计测的值。只显示台车的值。
NPM-D3 EJM6DC-MB-07O-02
机器参数
A
B
A
B
C
C
7-3-20-1
操作篇
7-3-20
高度传感器偏移量的确认
确认高度传感器的传感器偏移值(校准作业的结果)等。
●Bank A、Bank B・・・高度传感器可以切换测定范围(分辨率)。
Bank A和Bank B使用各测定范围的数值。
●在点胶头，只使用Bank A。
X[mm]/Y[mm]
高度传感器的安装位置的偏移值。
Z[mm]
高度传感器和基准吸嘴的偏移值。
倾斜、切片
为了计算高度传感器的补正量的补正系
数的值。
NPM-D3 EJM6DC-MB-07O-02
7-3-20-2
