NPM-D3 EJM6DC-MB-05O-02 5-3-2 -6 2 A 3 4 5 6 选择元件名称 2 3 + ( 检查头移动至选择的元件位置 ) 4 ●变更同轴 1 ／同轴 2 ／中角度／低角 度 的各照明値，调整到适合检查的图像 状态。 5 + ( 检查头移动至相同名称元件其他的元件 位置 ) ●其他元件时，也希望确认图像时使 用。 ●变更各照明值，同时确认是否适合 检查 状态的画面。 ●调整的照明条件适用于检查条件时 ，记 录…
NPM-D3 EJM6DC-MB-05O-02
5-3-2-5
生产数据
和校正
校正基板的摄像 3
操作篇
5-3-2
照明状态的确认(通常无需)照明状态的确认(通常无需)
只在标准的照明状态下有不易检查元件时，使用照明调整功能。
把检查头移动至元件位置，边确认图像，边将照明调整到最容易检查每个元件的条件(对比度明确的状态)。调
整的照明条件适用于检查条件时，请通过2D检查编辑器设定每个元件的照明条件(→『NPM-DGS 2D检查编辑
器』)
1
■模式是元件名称时
1
1 2
1
2
说明
●选择元件搜索模式。
+
(基板被传入，显示元件搜索／图像确认
画面)
●在上游侧设备没有基板时，显示提示。
确认提示
3
3
+
NPM-D3 EJM6DC-MB-05O-02

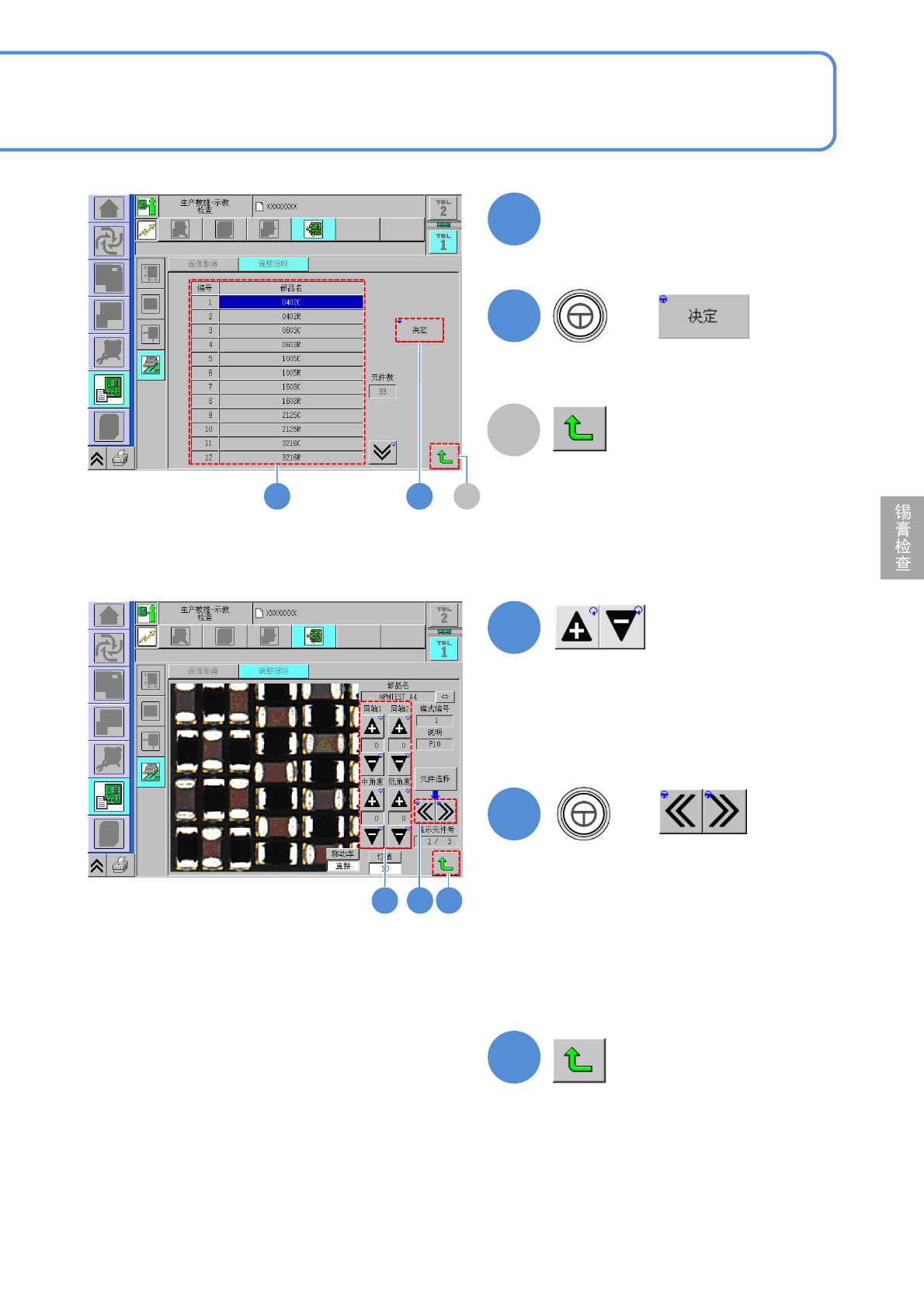

5-3-2-6
2
A
3
4 5 6
选择元件名称
2
3
+
(检查头移动至选择的元件位置)
4
●变更同轴1／同轴2／中角度／低角度
的各照明値，调整到适合检查的图像
状态。
5
+
(检查头移动至相同名称元件其他的元件
位置)
●其他元件时，也希望确认图像时使用。
●变更各照明值，同时确认是否适合检查
状态的画面。
●调整的照明条件适用于检查条件时，记
录调整值。
6
(返回开始的画面)
A
(返回开始的画面)
NPM-D3 EJM6DC-MB-05O-02
5-3-2-7
1
2
3
5
4
6
1
(显示确认图像状态的元件选择画面)
输入图案编号和说明
2
3
(在画面上显示与输入的数据一致的元件
信息)
4
+
(检查头移动至所选择的元件位置）
5
●变更同轴1／同轴2／中角度／低角度
的各照明値，调整到适合检查的图像
状态。
●变更各照明值，同时确认是否适合检查
状态的画面。
●调整的照明条件适用于检查条件时，记
录调整值。
6
(返回开始的画面)
■模式为说明时
生产数据
和校正
校正基板的摄像 4
操作篇
5-3-2
