NPM-D3 EJM6DC-MB-07O-02 单元调整 7-2-1 1 -1 A B A B C C D D 光标移动 / 框尺寸调整 ■移动光标时 ■扩大或缩小框的尺寸时 ■把光标位置和框尺寸进行初始化 选择光标的移送速度。 贴装头照相机 信息的确认 1 操作篇 7-2-1 1 确认贴装头照相机的识别处理动作或者贴装头照相机 、 LED 照明、捕捉的状态。 确认识别装置 E 显示「功能」画面。 显示错误画面。 ■「功能」画面
NPM-D3 EJM6DC-MB-07O-02
单元调整

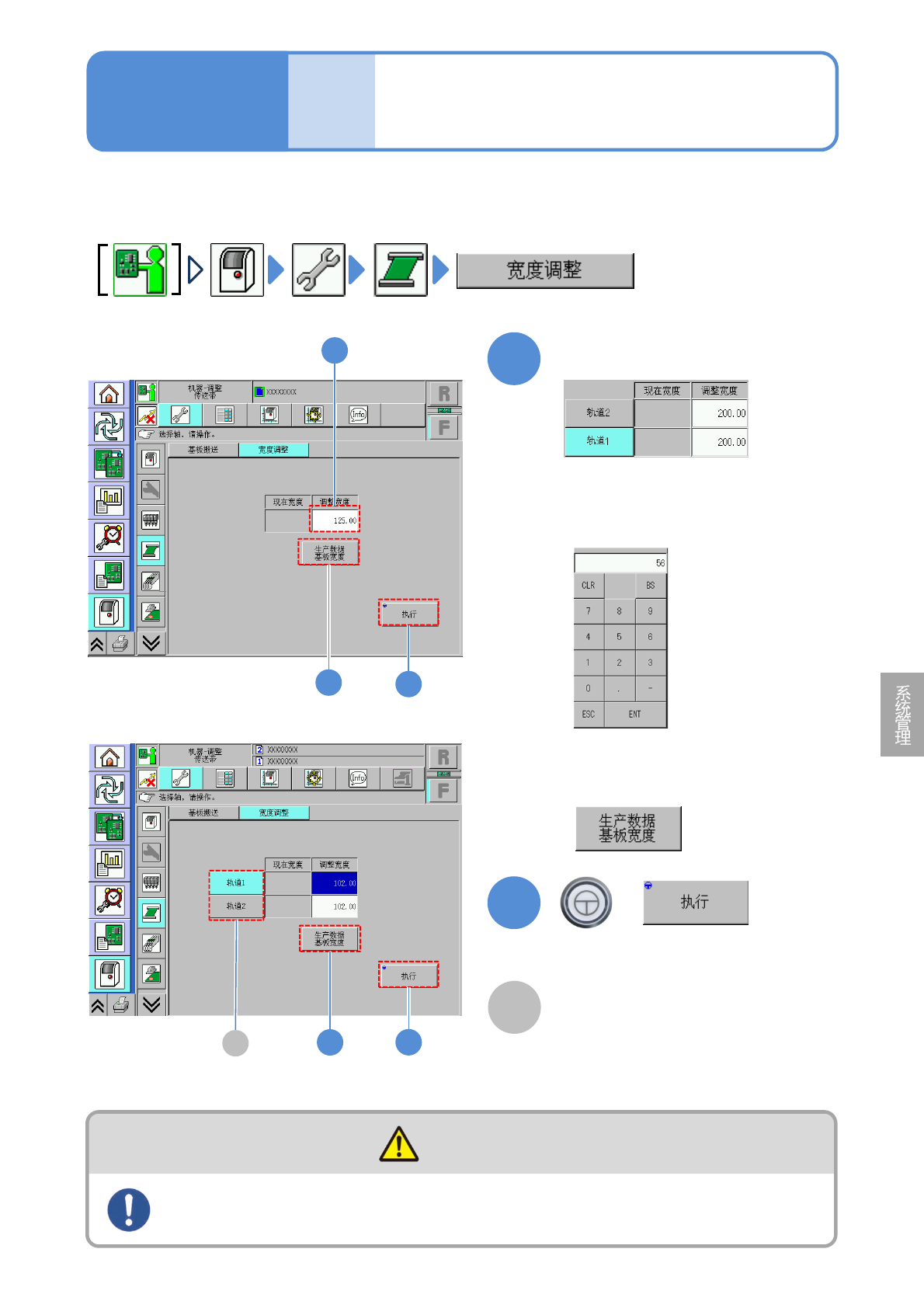

传送带宽度的调整
●调整传送带宽度前，请必须卸下所有的基板支撑销。
操作篇
7-2-10
1
2
(传送带宽度被调整)
2
■输入LNB或者SD卡的生产数据时
1
输入调整宽度
+
■手动输入时
轻触数字画面，显示输入画面。
1
(手动输入)
(生产数据)
危险
在传送带放置或者取下基板时，把操作侧的伺服开关设置为OFF
(有可能因设备动作而导致受伤)
7-2-10
■单轨模式的情况下
■双轨模式的情况下
A
2
1
A
轨道
选择轨道，执行宽度调整。选择了两个轨
道时，可以使两个轨道同时动作。
NPM-D3 EJM6DC-MB-07O-02
单元调整
7-2-11-1
A
B
A
B
C
C
D
D
光标移动/框尺寸调整
■移动光标时
■扩大或缩小框的尺寸时
■把光标位置和框尺寸进行初始化
选择光标的移送速度。

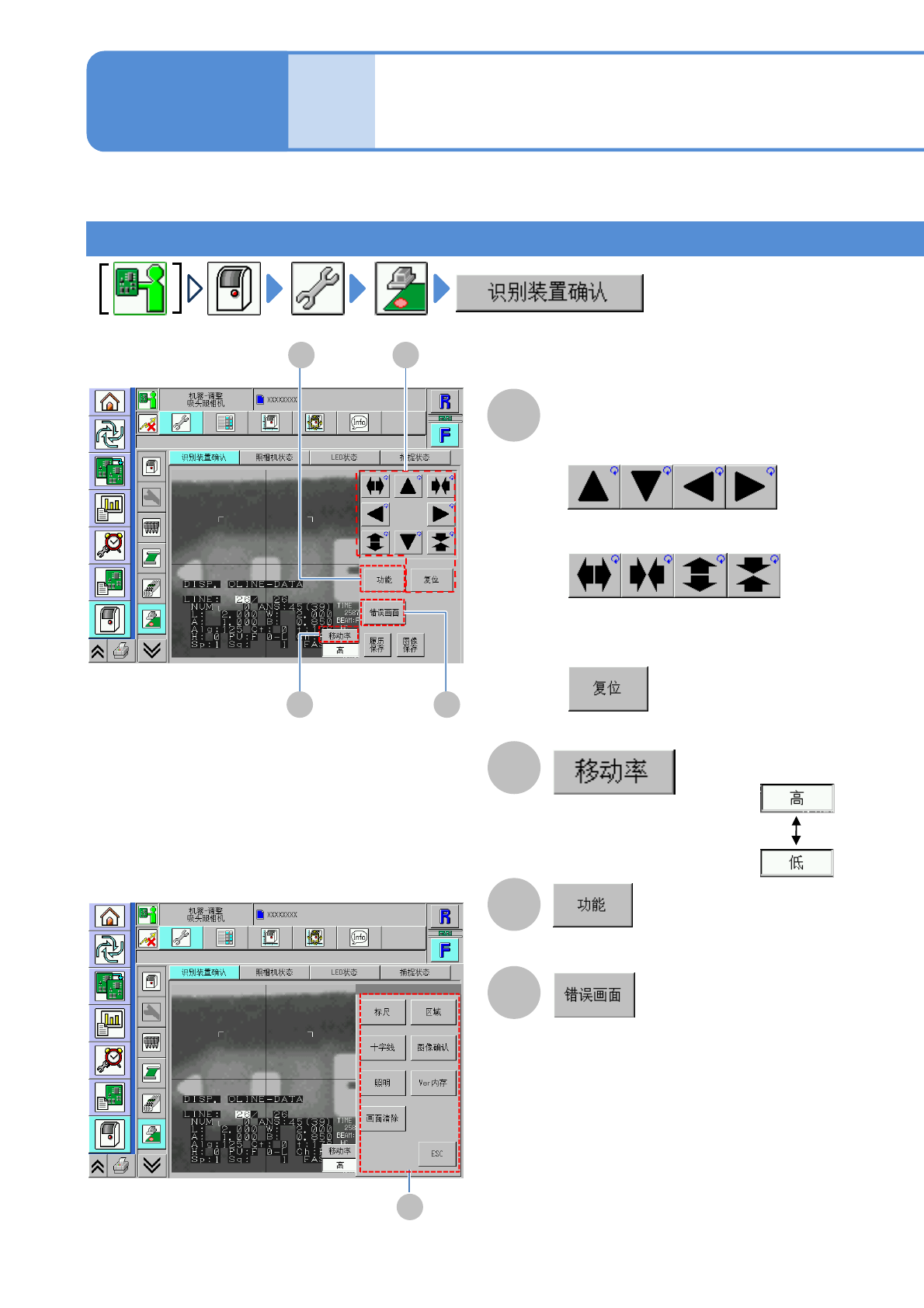

贴装头照相机
信息的确认 1
操作篇
7-2-11
确认贴装头照相机的识别处理动作或者贴装头照相机、LED照明、捕捉的状态。
确认识别装置
E
显示「功能」画面。
显示错误画面。
■「功能」画面
NPM-D3 EJM6DC-MB-07O-02
操作键 结果 操作键 结果
在画面上显示同心圆的标尺。 可以调整亮度。
在画面上显示四角框。 显示识别系统的版本。
在画面上显示十字线。 清除正显示的图像。
可以确认取得识别图像。 返回原来画面。
7-2-11-2
画面显示功能
12
1
2
E
确认提示
保存识别错误的履历
■不保存数据时
