NPM-D3 EJM6DC-MB-06O-02 6-2-12 -2 计测基板上贴装元件的位置，校正与 原来位置有偏差的补正值。 ●在 NPM-DGS 把已编辑的数据的 软件开关 [ 贴装点识别使用 ] 设定为「 ON 」。 1 3 2 选择校正元件 ● 都需要进行。 1 3 2

100%1 / 710
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-12
贴装点识别校正 1
6-2-12-1
贴装数据的输入
贴装识别数据的输入
校正的开始
照明值的设定
识别
数据保存
识别测试
校正结束
选择自动照明设定时不需要
用NPM-DGS编制
校正的流程
NPM-D3 EJM6DC-MB-06O-02

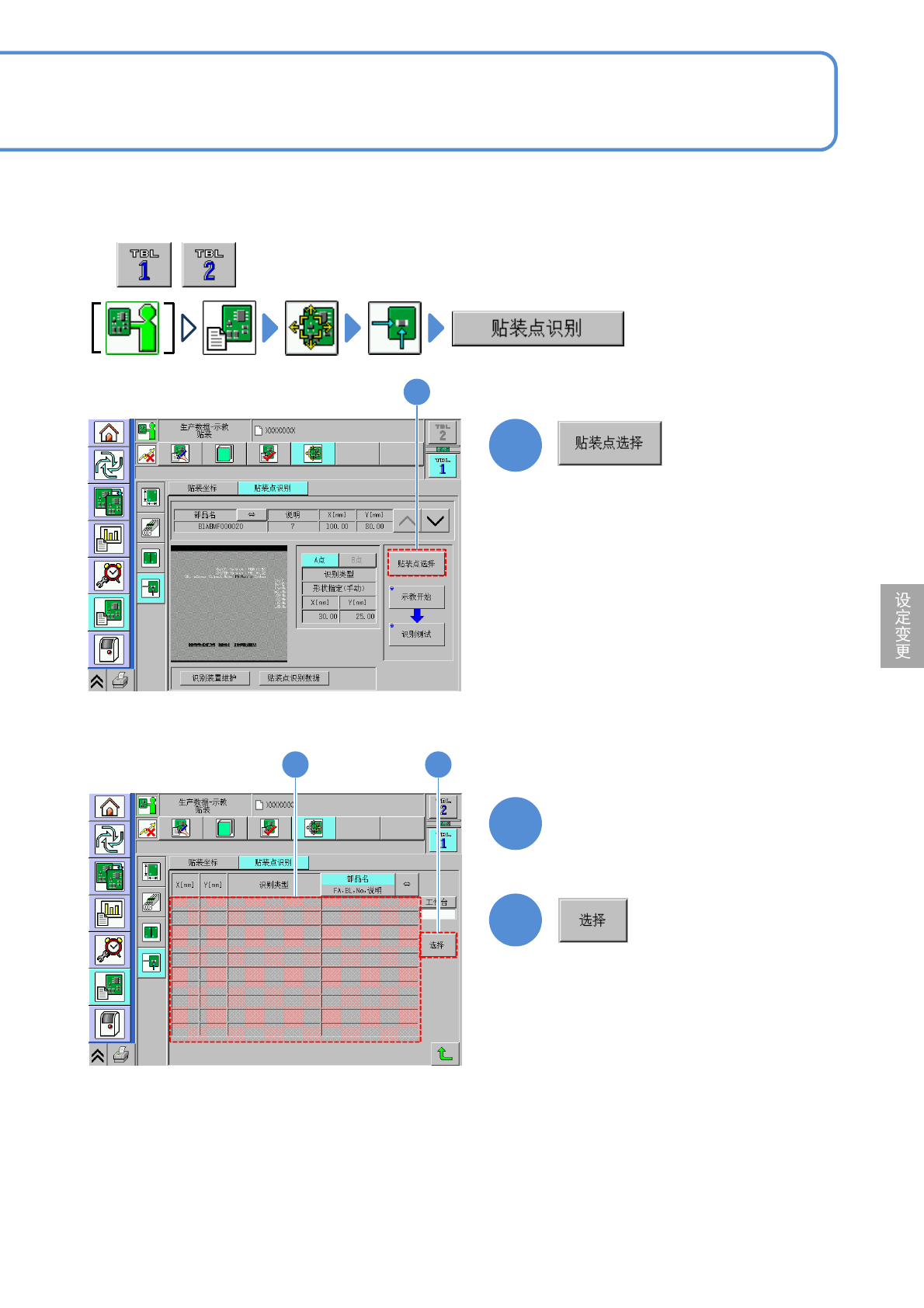

6-2-12-2
计测基板上贴装元件的位置，校正与原来位置有偏差的补正值。
●在NPM-DGS把已编辑的数据的软件开关[贴装点识别使用]设定为「ON」。
1
3
2
选择校正元件
● 都需要进行。
1
32
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正

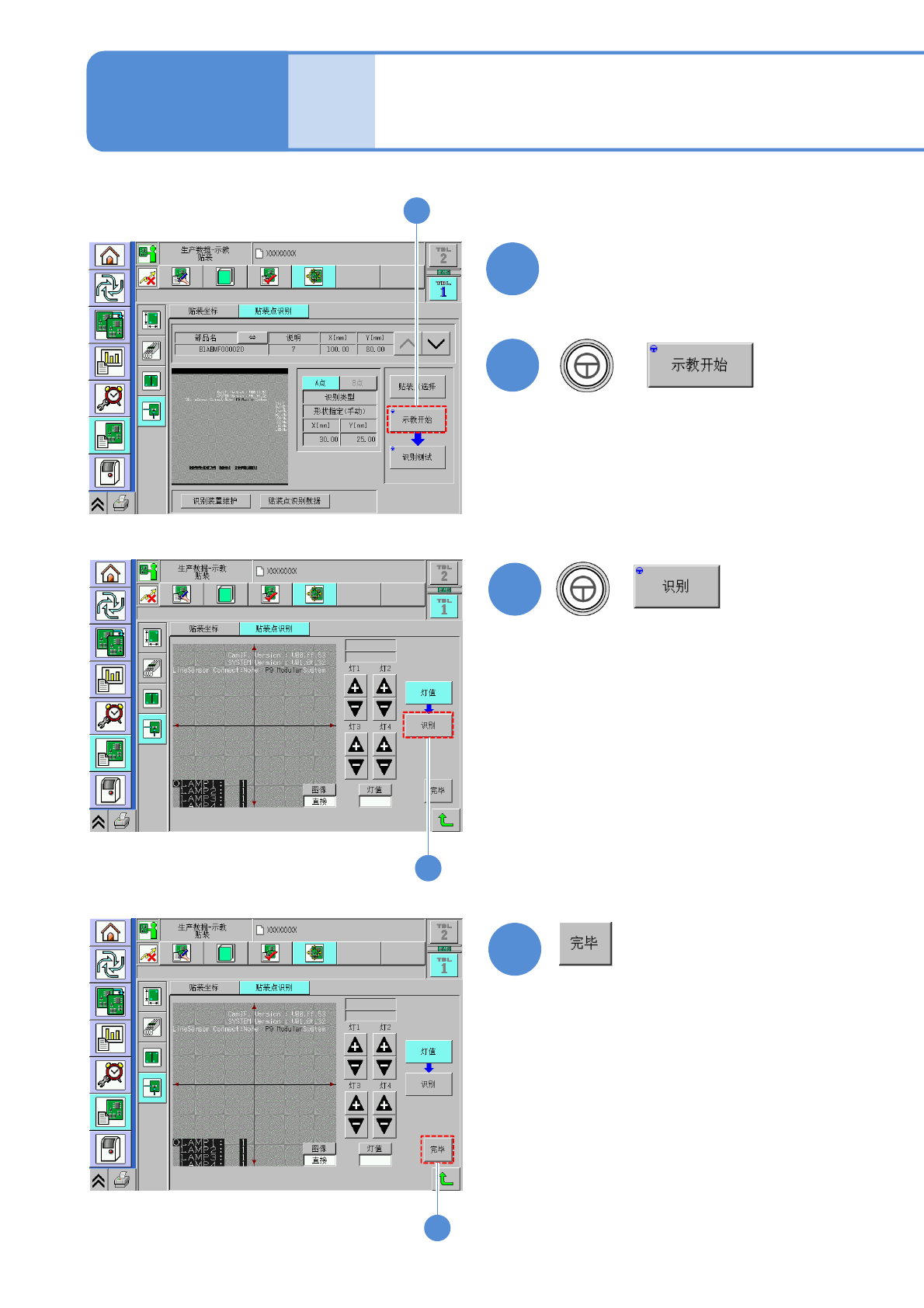

贴装点识别校正 2
操作篇
6-2-12
6-2-12-3
+
4
把基板放置基板传入口
5
(基板被传入到贴装基台，基板识别后识
别照相机移动到识别标记的位置)
6
7
+
(识别动作开始，显示结果)
(数据被保存)
5
6
7
