NPM-D3 EJM6DC-MB-06O-0 2 数据 修改 操作篇 6-1-4 C B 跳过所选择的坐标。 ●计测点需要在 9 个点以上。 ●当 在 9 个点以下时，不能跳过。 选择基板弯曲或图案弯曲。 A C A 基板弯曲计测点数据 ( 选购件 ) 弯曲模式 基板弯曲计测点数据 D 能够修改坐标。 在这里对确认、修改基板弯曲计测点 数据的方法进行说明。 请将光标移动到需要变更数据的位置 上后，输入数值。 B D ● X[mm]: 计…
NPM-D3 EJM6DC-MB-06O-02
数据
修改
操作篇
6-1-3
C
B
识别点的基板识别坐标(X,Y)
为了配置复数种类图案的编号。
A
图案编号。
基板识别数据的修改 2
展开数据的表示
3
X[mm]、Y[mm]
PK
PTN(图案)
D
返回原来画面。
A B C
D
6-1-3-3
在步骤 (→P.6-1-3-1)的画面上
1
NPM-D3 EJM6DC-MB-06O-02
数据
修改
操作篇
6-1-4
C
B
跳过所选择的坐标。
●计测点需要在9个点以上。
●当在9个点以下时，不能跳过。
选择基板弯曲或图案弯曲。
A C
A

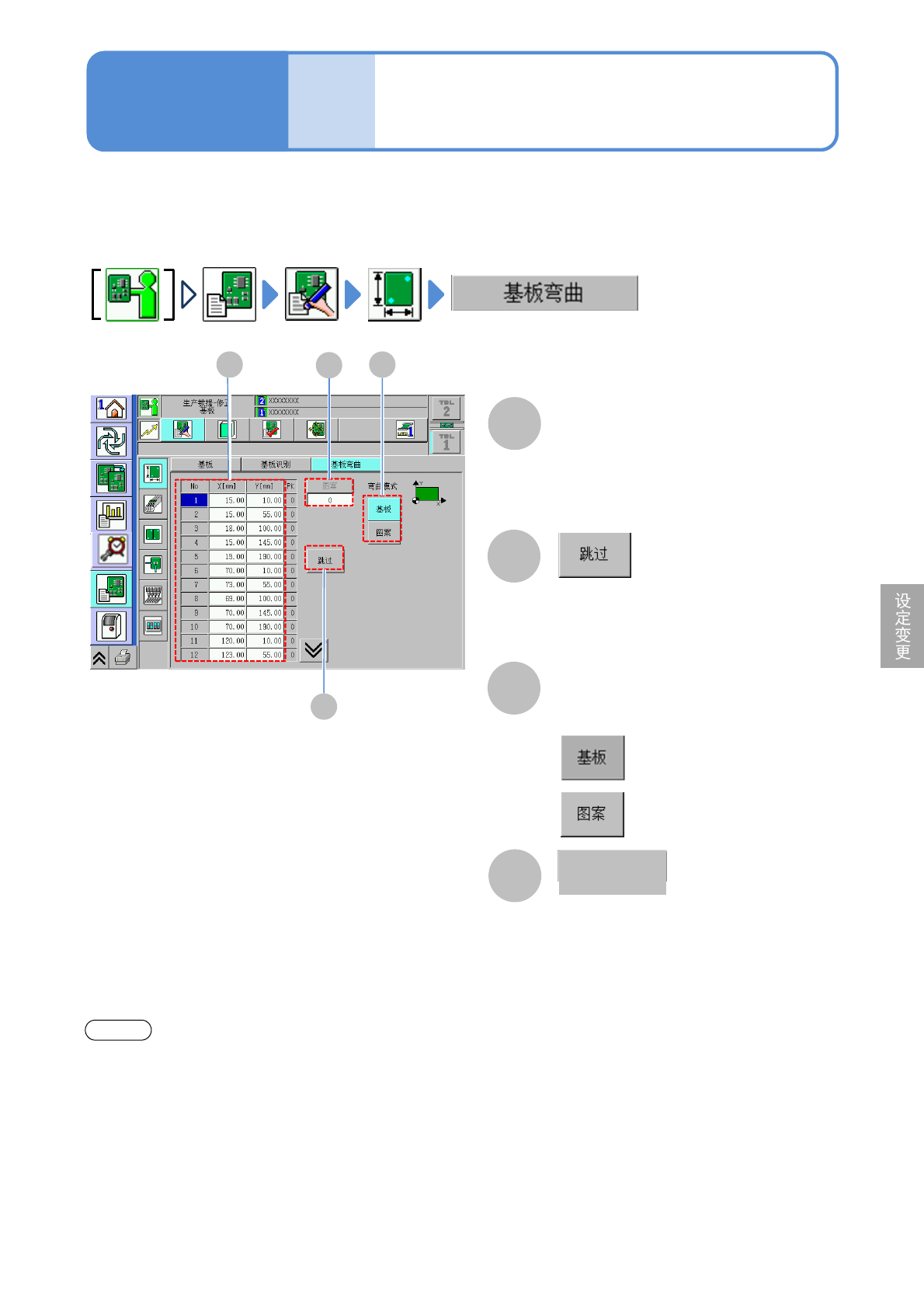

基板弯曲计测点数据
(选购件)
弯曲模式
基板弯曲计测点数据
D
能够修改坐标。
在这里对确认、修改基板弯曲计测点数据的方法进行说明。
请将光标移动到需要变更数据的位置上后，输入数值。
B
D
● X[mm]:计测点的X坐标。
● Y[mm]:计测点的Y坐标。
:通过计测结果补正基板整体。
:通过计测结果补正每个图案。
●切换显示所需的图案数据。
(以1,2,3・・・・・N的形式显示所
登录的图案数)
●只能对图案弯曲实施操作。
图案
6-1-4
在向后工序交接弯曲信息时，或从前工序接受弯曲信息时，需要将生产数据通信开关的“基板弯曲信息”设
定为ON。设定也能够在画面上进行确认。进行变更时，在DGS上设定。
另外，使用基板信息通信功能(不良图案信息、APC 信息等)时，虽然能够使用同时搬送功能，但是不能在设
备上进行设定。因此建议将同时搬送功能设定为无效。可在下述画面上确认在设备上执行基板信息通信功能。
(→P.7-1-1)
●接受：从前工序接受之际设定为ON。
●发送：从后工序交接之际设定为ON。
确认
※有关异机种之间的基板弯曲信息的接收，不对应。(→P.9-1-8)
NPM-D3 EJM6DC-MB-06O-02
数据
修改
6-1-5-1
支撑销数据的修改
操作篇
6-1-5
A
A
B
支撑销的配置坐标数据
B
跳过所选择的坐标。跳过的坐标成为无
效，不配置支撑销。
对支撑销(自动更换对应)的数据的确认、修改方法进行说明。
显示支撑销的配置坐标(X,Y)。配置坐标
的修改，可通过DGS进行。
