NPM-D3 EJM6DC-MB-07O-0 2 机器参数 操作篇 7-3-7 7-3-7 确认吸嘴交换器高度的偏移值 ( 校准的结果 ) 。 交换器高度的确认 吸嘴交换器高度 Z[mm] 吸嘴交换器的高度方向的偏移值。 B C A 、 B 点的坐标 X[mm]/Y[mm] A C B A 切换表示 把贴装用的吸嘴交换器 ( 贴装 ) ，或者支撑 销用的吸嘴交换器 ( 支撑 ) 的参数，进行切 换表示。
NPM-D3 EJM6DC-MB-07O-02
机器参数

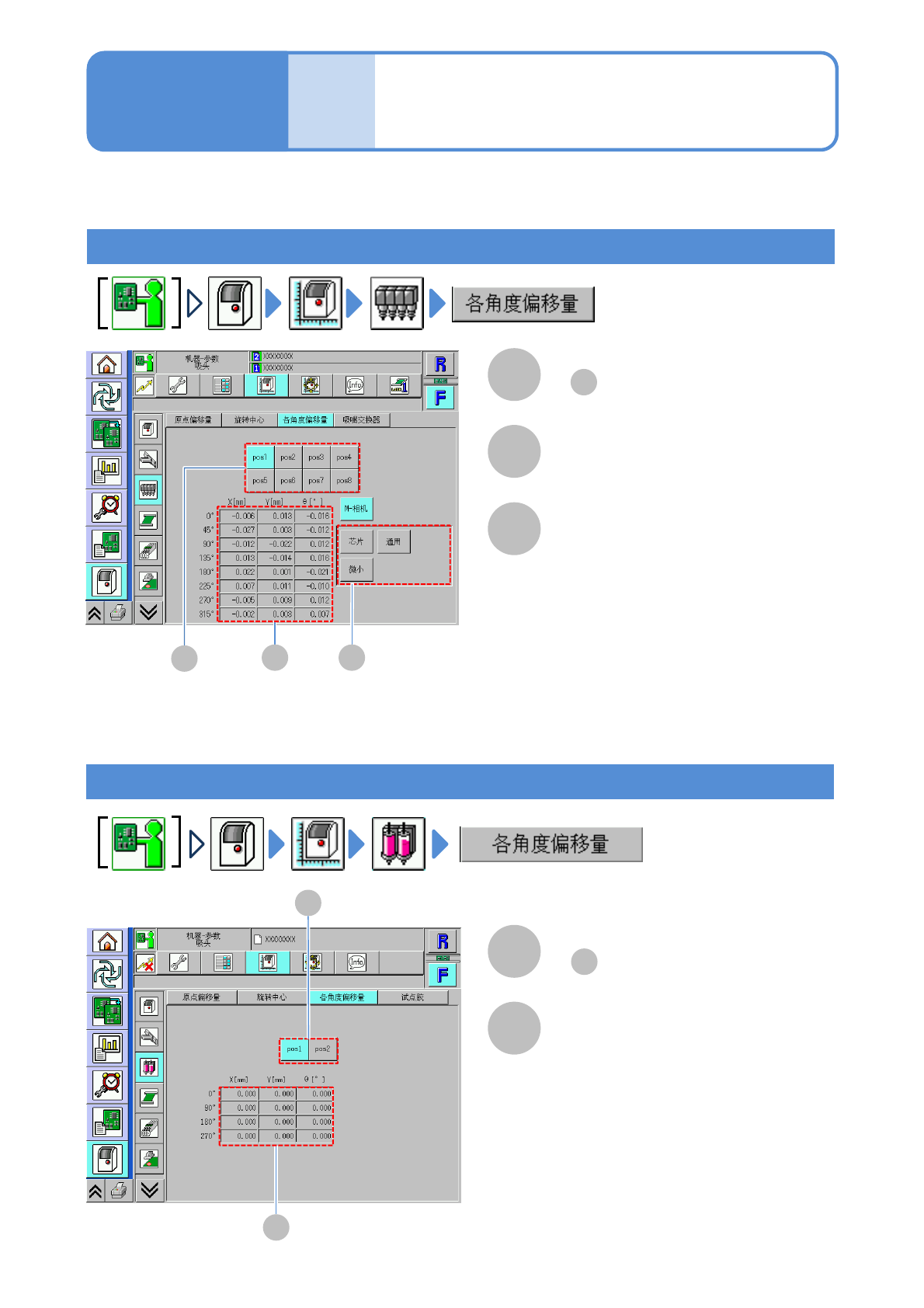

各贴装头角度偏移量和
交换器高度的确认
C
B
确认各贴装头θ旋转角度的X、Y、 θ 成份的偏移值(校准的结果)。
各贴装头角度的偏移值
X[mm]/Y[mm]/ θ[°]
X/Y坐标和θ的偏移值。
A
吸嘴位置
在 显示所选择的吸嘴的偏移值。
元件选择
A
操作篇
7-3-6
7-3-6
B
A
B
A
点胶头
各点胶头角度的偏移值
X[mm]/Y[mm]/ θ[°]
X/Y坐标和θ的偏移值。
点胶嘴位置
在 显示所选择的点胶嘴的偏移值。
B
贴装头
B C
A
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-7
7-3-7

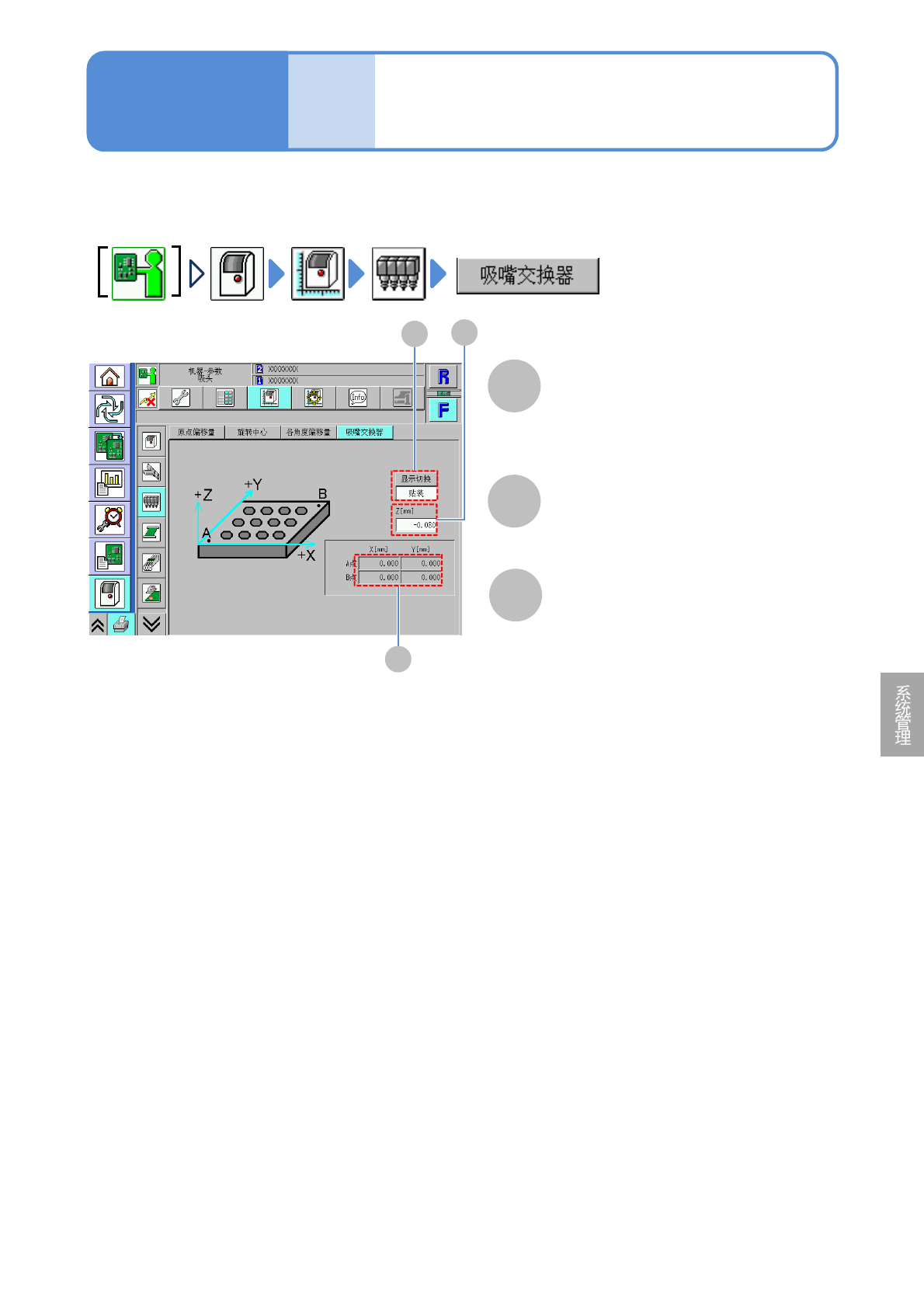

确认吸嘴交换器高度的偏移值(校准的结果)。
交换器高度的确认
吸嘴交换器高度 Z[mm]
吸嘴交换器的高度方向的偏移值。
B
C
A、B点的坐标 X[mm]/Y[mm]
A
C
B
A
切换表示
把贴装用的吸嘴交换器(贴装)，或者支撑
销用的吸嘴交换器(支撑)的参数，进行切
换表示。
NPM-D3 EJM6DC-MB-07O-02
机器参数
操作篇
7-3-8
7-3-8
A
A

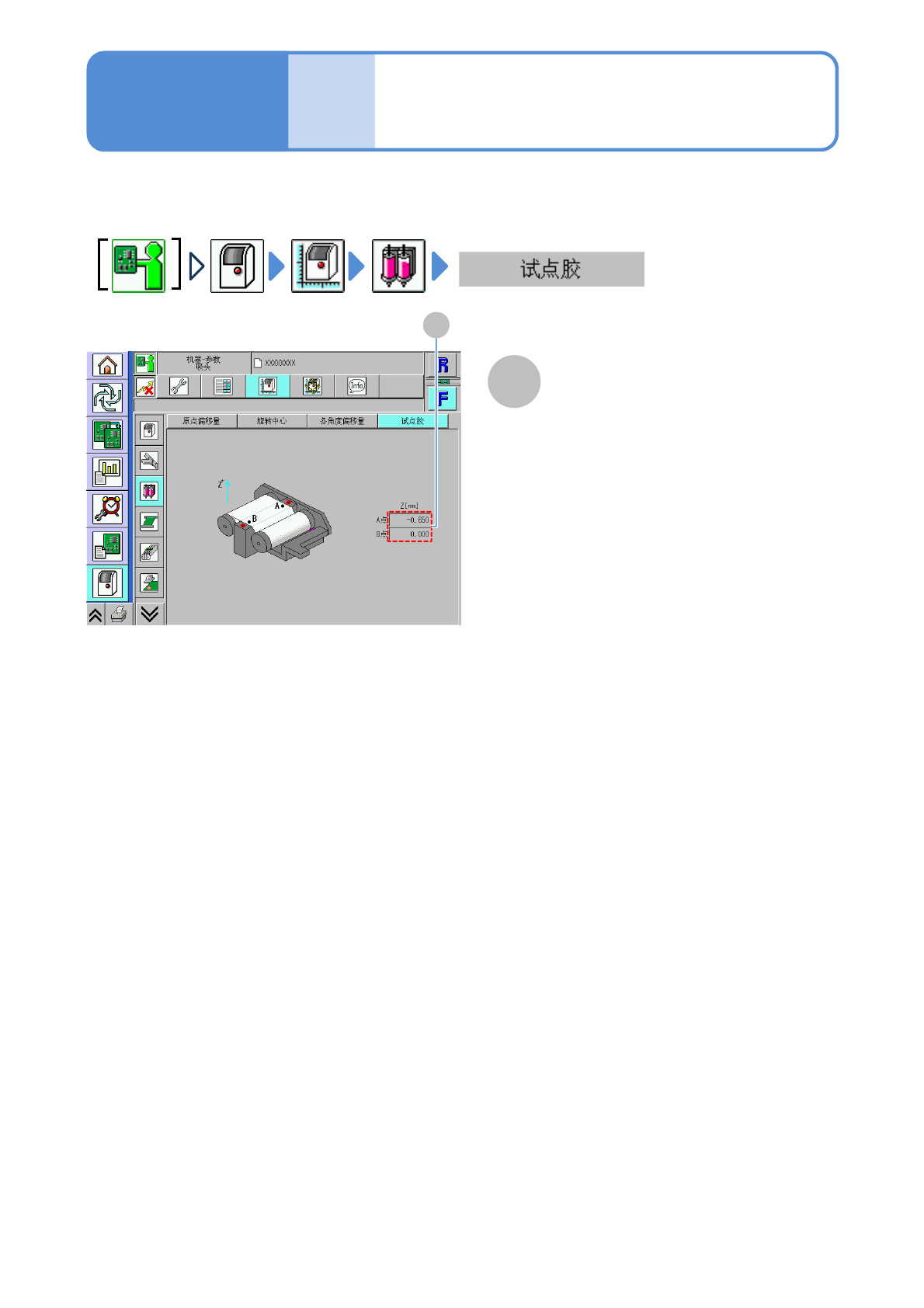

试点胶高度偏移量的确认
(点胶头)
确认试点胶的高度偏移值(校准作业的结果)。
试点胶单元的A・B点高度
Z[mm]
试点胶单元的高度方向的偏移值。
