NPM-D3 EJM6DC-MB-02O-0 2 工作台的切换键 ●变更前侧 / 后侧工作台的显示 ( 操作 ) 。 信息棒 ●显示各种信息提示。 生产数据名称 ●读入中的生产数据的名称。 没有数据时显示空栏。 单轨传送带 :1 层显示 双轨传送带 :2 层显示 功能键 ●按 ，选择 需要使用的功能键。 状态显示、选择键、 提示信息区域 ●显示现在的工作状态。 菜单层 第 1 层第 2 层 第 3 层 第 4 层 ●在第 1 层显示的图…
NPM-D3 EJM6DC-MB-02O-02

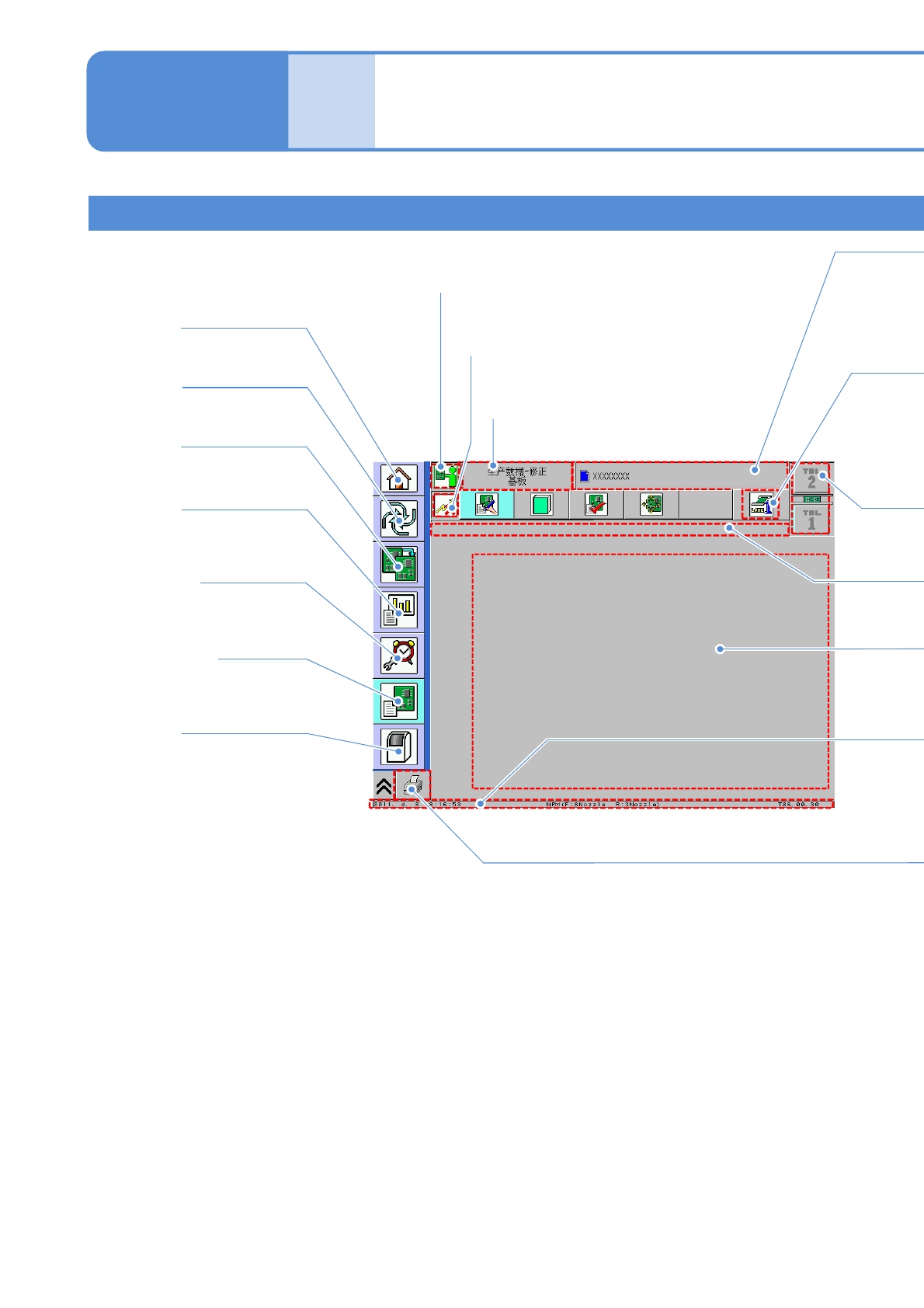

对触摸屏的各区域显示内容进行说明。
基本的画面构成
模式图标
●现在的模式。
网络状态图标
●现在的网络状态。
画面名称
●显示中的画面名称。
主页
●变更操作模式。
生产信息
●显示来自自动生产的信息。
维修保养
●维护信息的确认和维护运作。
生产数据 *1)
●生产数据的作成、修改、校
正。
生产
●开始自动生产。
准备
●生产的准备。
机器 *1)
2-2-1-1
*1) 在设定为工程师模式和定制
模式下显示。
各部位
名称
触摸屏 1
●设备各部位的信息、运作的
确认和各种设定。
操作篇
2-2-1

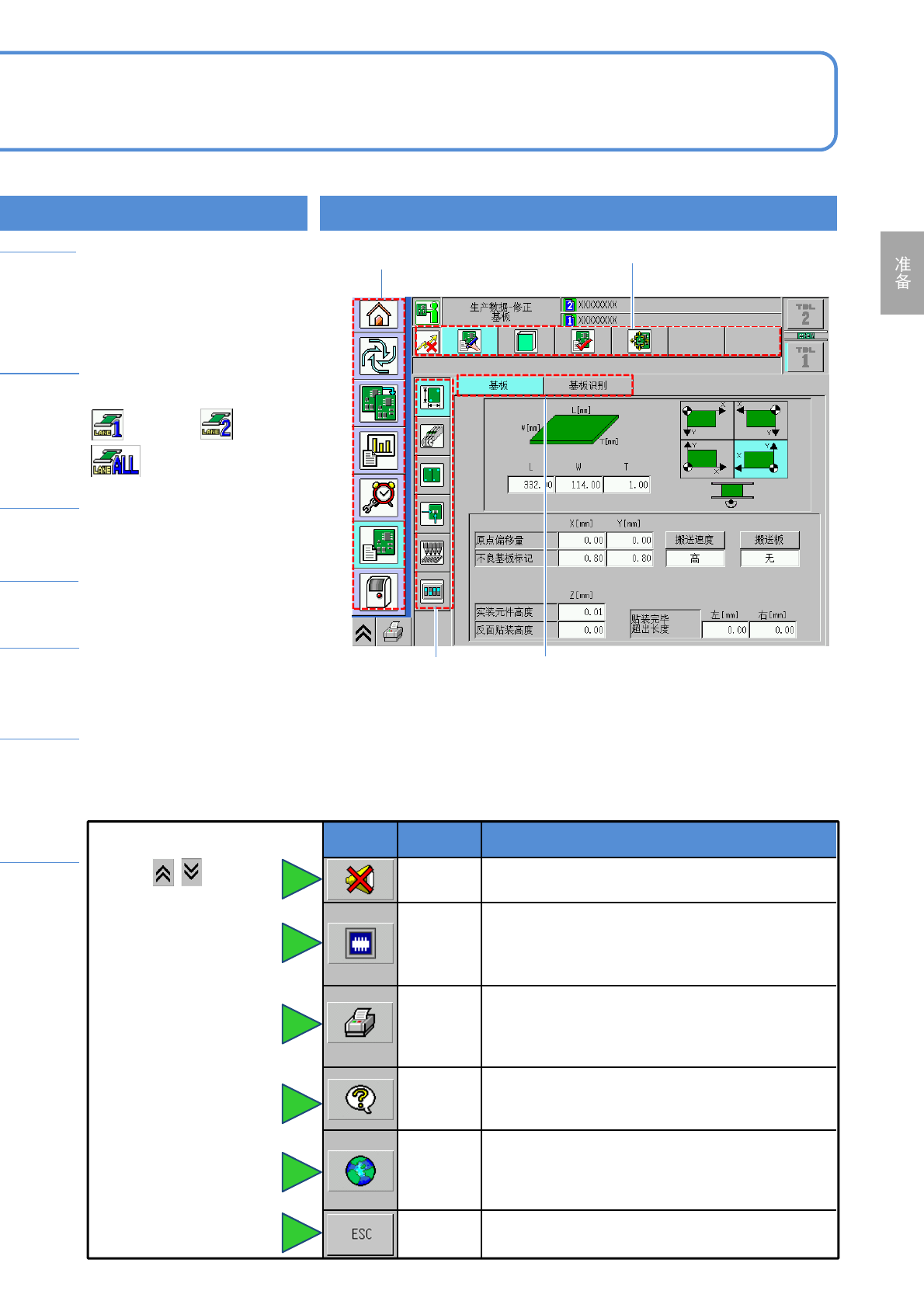

NPM-D3 EJM6DC-MB-02O-02
工作台的切换键
●变更前侧/后侧工作台的显示
(操作) 。
信息棒
●显示各种信息提示。
生产数据名称
●读入中的生产数据的名称。
没有数据时显示空栏。
单轨传送带:1层显示
双轨传送带:2层显示
功能键
●按 ，选择
需要使用的功能键。
状态显示、选择键、
提示信息区域
●显示现在的工作状态。
菜单层
第1层第2层
第3层
第4层
●在第1层显示的图标，根据操作模式不同而异。
出厂时
操作员模式:5种
工程师模式:7种
●第2、第3、第4层所显示的图标，根据在上一层所选择的项目而变化。
名称 功能
停止警报 停止鸣叫的蜂鸣器。
叠印字幕
用字幕来显示识别画面。
按照最大尺寸1/2缩小(左上)
1/2缩小(右上) 1/2缩小(右下)
1/2缩小(左下) 消除的顺序进行切换。
画面印刷
输出画面数据。
●「输出画面到SD卡」（→P.7-1-1）
・「ON」的时候输入到SD卡。
・「OFF」的时、送信到LNB。
帮助
对显示中的画面进行说明。
●帮助画面的操作请参考(→『故障排除篇』P.2-1-
1)内的内容。
切换语言
显示语言按照
日文中文英文
的顺序可以切换。
ESC
关闭功能键菜单。
2-2-1-2
时间、版本显示
●显示设备的现在时间、前侧/
后侧的贴装头构成、机器软件
版本。
显示轨道
●显示双轨传送带下的当前轨道。
:轨道1和轨道2
:轨道1
:轨道2

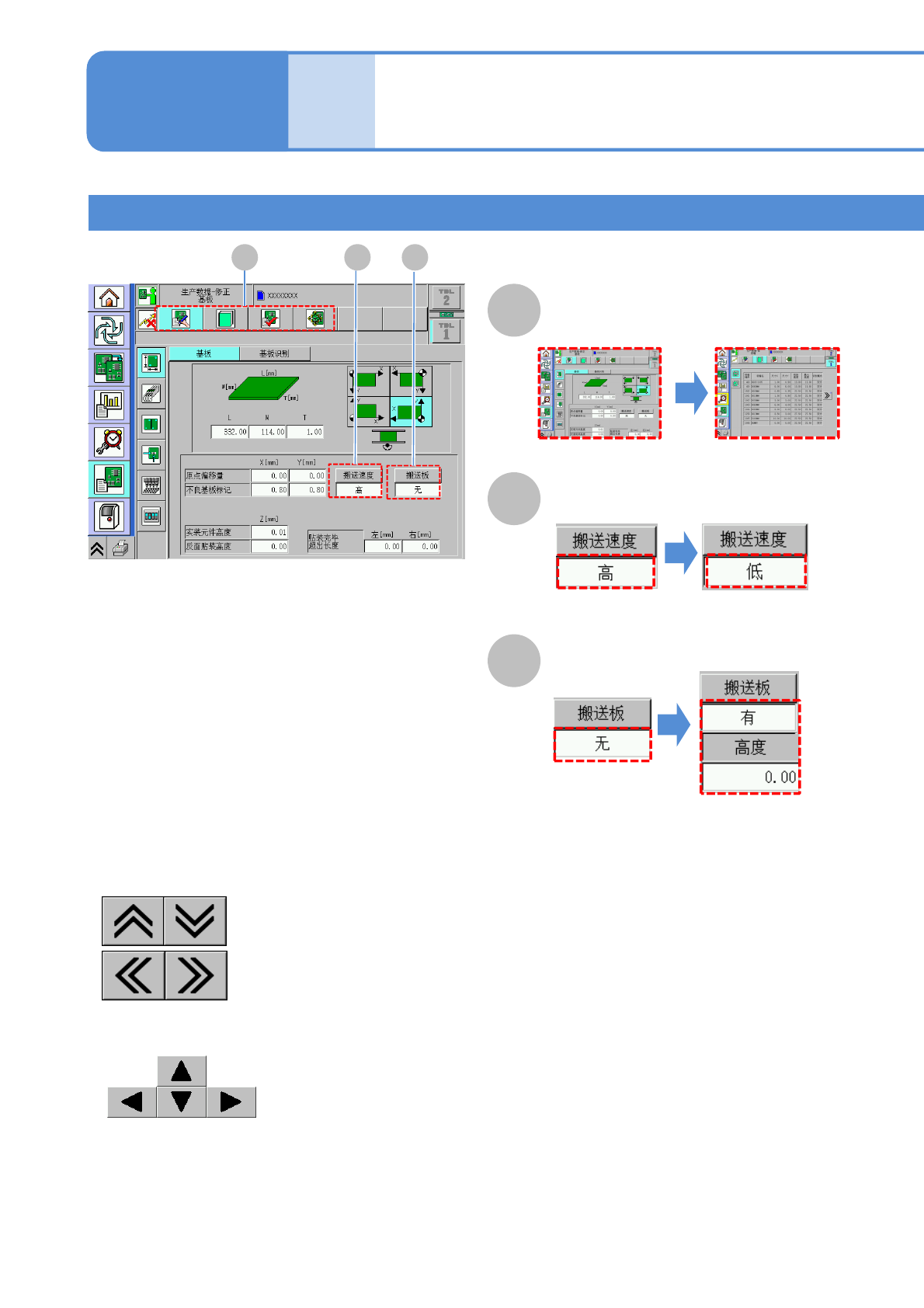

NPM-D3 EJM6DC-MB-02O-02
■选择时
2-2-1-3
(显示下一个参数)
各部位
名称
触摸屏 2
操作的种类
(显示「有」和输入数字)
A B C
A
选择
(显示下一个画面)
B
切换
C
切换后输入
■滚动表的画面时
：上下移动
：左右移动
■移动识别图像时
：上下左右移动
操作篇
2-2-1
