NPM-D3 EJM6DC-MB-06O-02 生产数据 校正 贴装坐标校正 3 操作篇 6-2-9 6-2-9 -5 3 + 4 4 通过元件进行校正 ( 计测方法 : 1 点 )2 显示转为“停止”。 贴装头移动到下一个坐标，并在所设定的确认时间 *1) 停 止后，自动移动到下一个坐标。如此 反复移动直到移动 到最终坐标。 请在执行校正的坐标上按[停止]按钮。 *1)( → 7-1-2 -2 “校正图像确认时间” ) 在按下的坐标位…

100%1 / 710
NPM-D3 EJM6DC-MB-06O-02
6-2-9-4

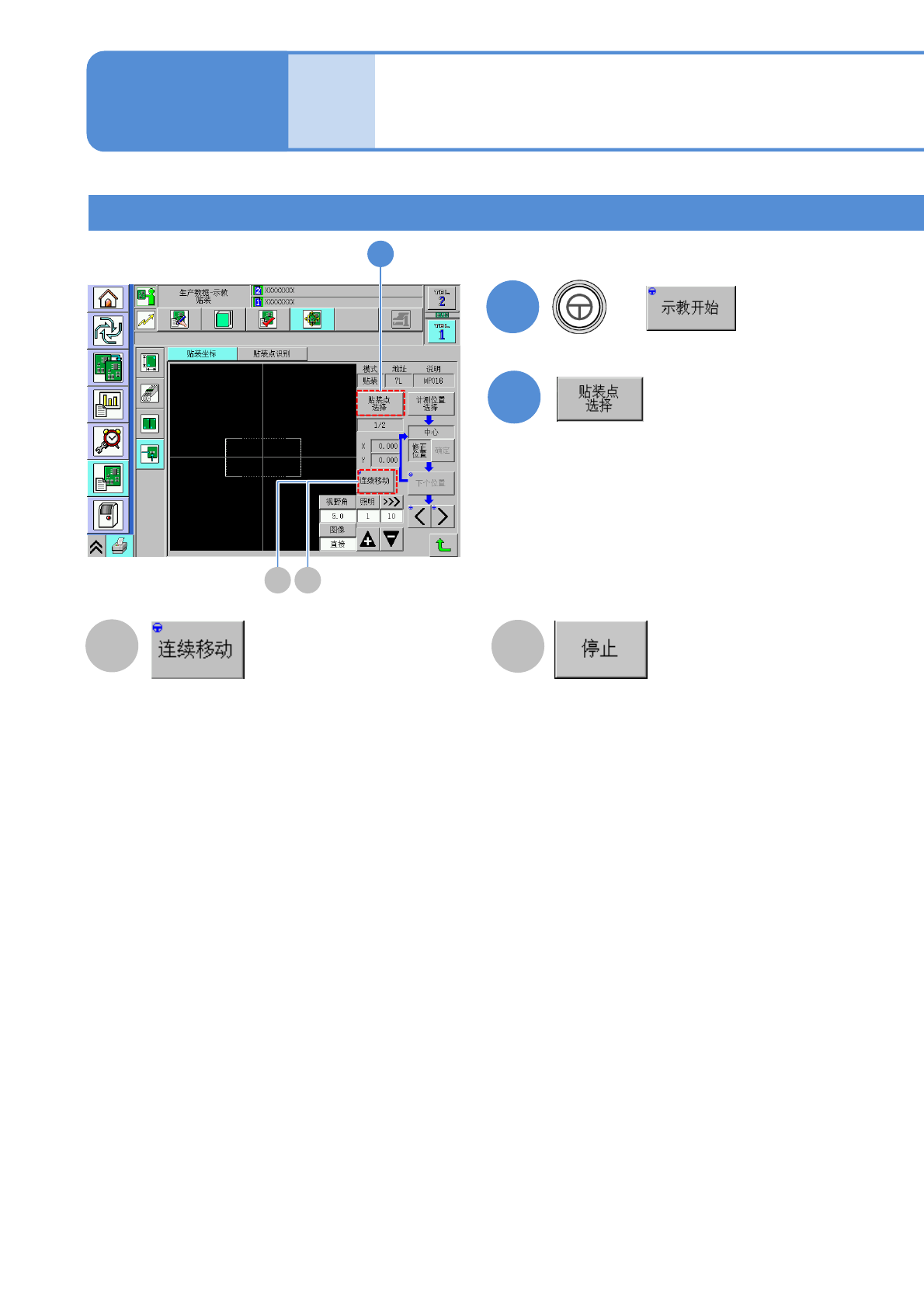

通过元件进行校正(计测方法: 1点)1
1
2
把基板设置在基板传入口
1
3
选择校正模式
●以下以选择
为前提进行说明。
● 都需要进行。
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
贴装坐标校正 3
操作篇
6-2-9
6-2-9-5
3
+
4
4
通过元件进行校正(计测方法: 1点)2
显示转为“停止”。
贴装头移动到下一个坐标，并在所设定的确认时间
*1)
停
止后，自动移动到下一个坐标。如此反复移动直到移动
到最终坐标。
请在执行校正的坐标上按[停止]按钮。
*1)(→7-1-2
-2“校正图像确认时间”)
在按下的坐标位置上停止，同时校正转为可能。
显示转为“连续移动”。
再次按下[连续移动]按钮，即从下一个坐标开始移
动。
●按下[STOP]键也会停止。但是，独立贴装时为单
一停止。
A
B
A B
NPM-D3 EJM6DC-MB-06O-02
6-2-9-6
5
选择需要评估的元件的SEQ编号
6
6
+
5
7
7
8
9
8 9
+
●元件的最大外形尺寸L、W都在
2.0 mm以下，且贴装角度为45度
这一单位时，将显示元件形状。
