NPM-D3 EJM6DC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-16
点胶嘴
(点胶头)
确认原点的偏移量。
确认点胶头的旋转中心的偏移量。
确认点胶头的各角度的偏移量。
确认试点胶单元的高度偏移量。
确认原点偏移量。
传送带
确认基板控制位置的偏移量。
确认吸着位置的偏移量。
供料器
确认刮刀轴、转印位置的偏移量。
托盘
确认原点的偏移量。
确认吸着位置的偏移量。
检查头
确认照相机的XY偏移量的补正值。
确认照相机的色彩平衡的补正值。
确认照明值的补正值。
确认基准点4点位置的偏移量。
确认检查范围的面补正所需参数。
NPM-D3 EJM6DC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层

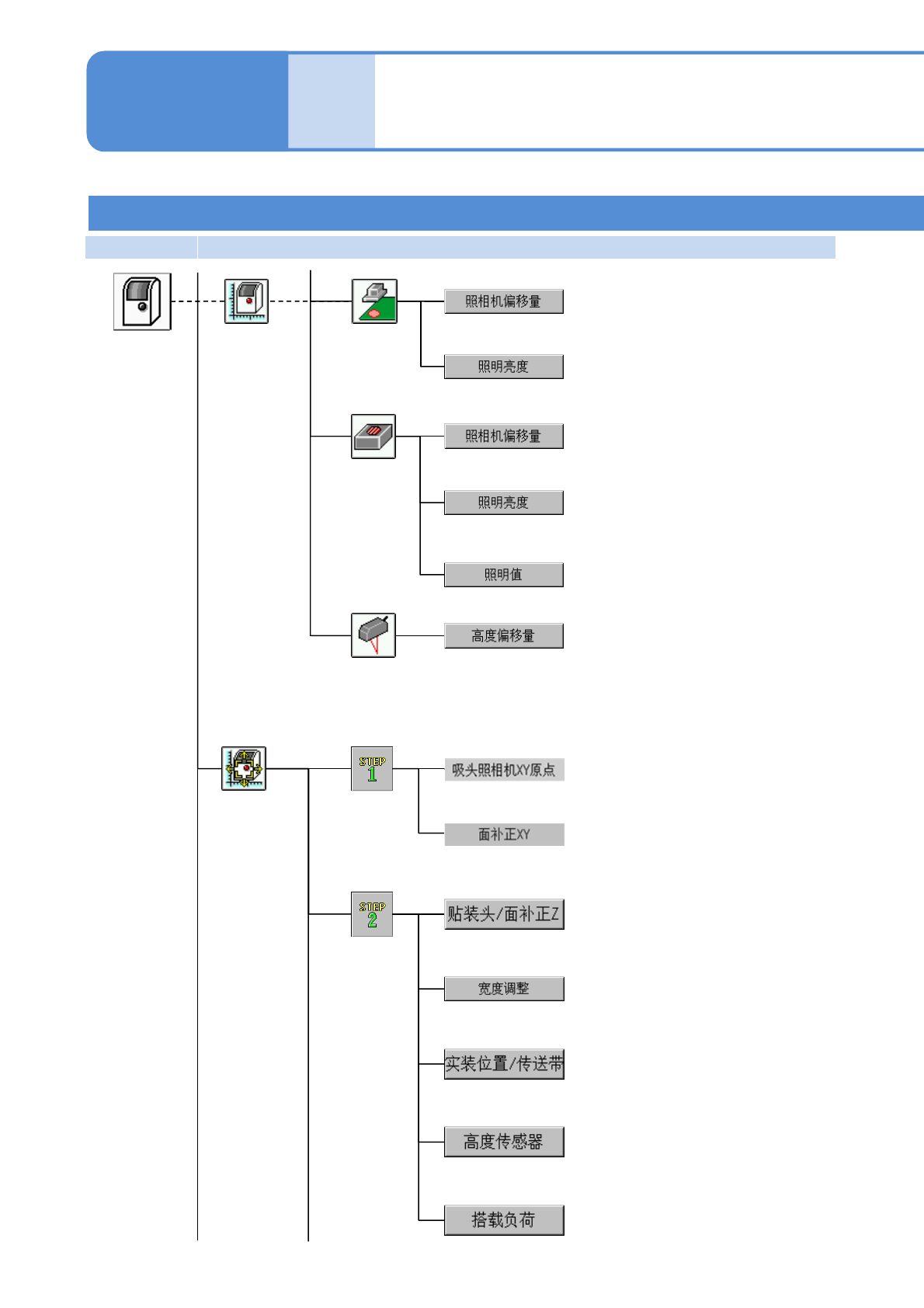

2-2-2-17
机器菜单
参数
各部位
名称
工程师模式 7
菜单构成 9
高度
传感器
确认、输入高度传感器的偏移
补正系数等。
进行高度传感器的补正。
测量贴装头照相机、XY原点。
进行贴装范围的XY补正计算所需
要的测量。
第1工序
测量Z轴的原点偏移量，进行贴装范围
的高度补正计算所需要的测量。
设定宽度调整轴的原点偏移量。
校准
确认控制负荷的参数。
(2吸嘴贴装头时)
设定基板停止位置和贴装高度的
偏移量。
第2工序
操作篇
2-2-2
确认贴装头照相机的偏移量、刻度等。
确认识别装置设定的照明值。
确认元件识别照相机的偏移量、倍率等。
确认识别装置设定的照明值。
确认识别装置设定的照明值并输入。
多功能识别
照相机
贴装头照相机
NPM-D3 EJM6DC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层

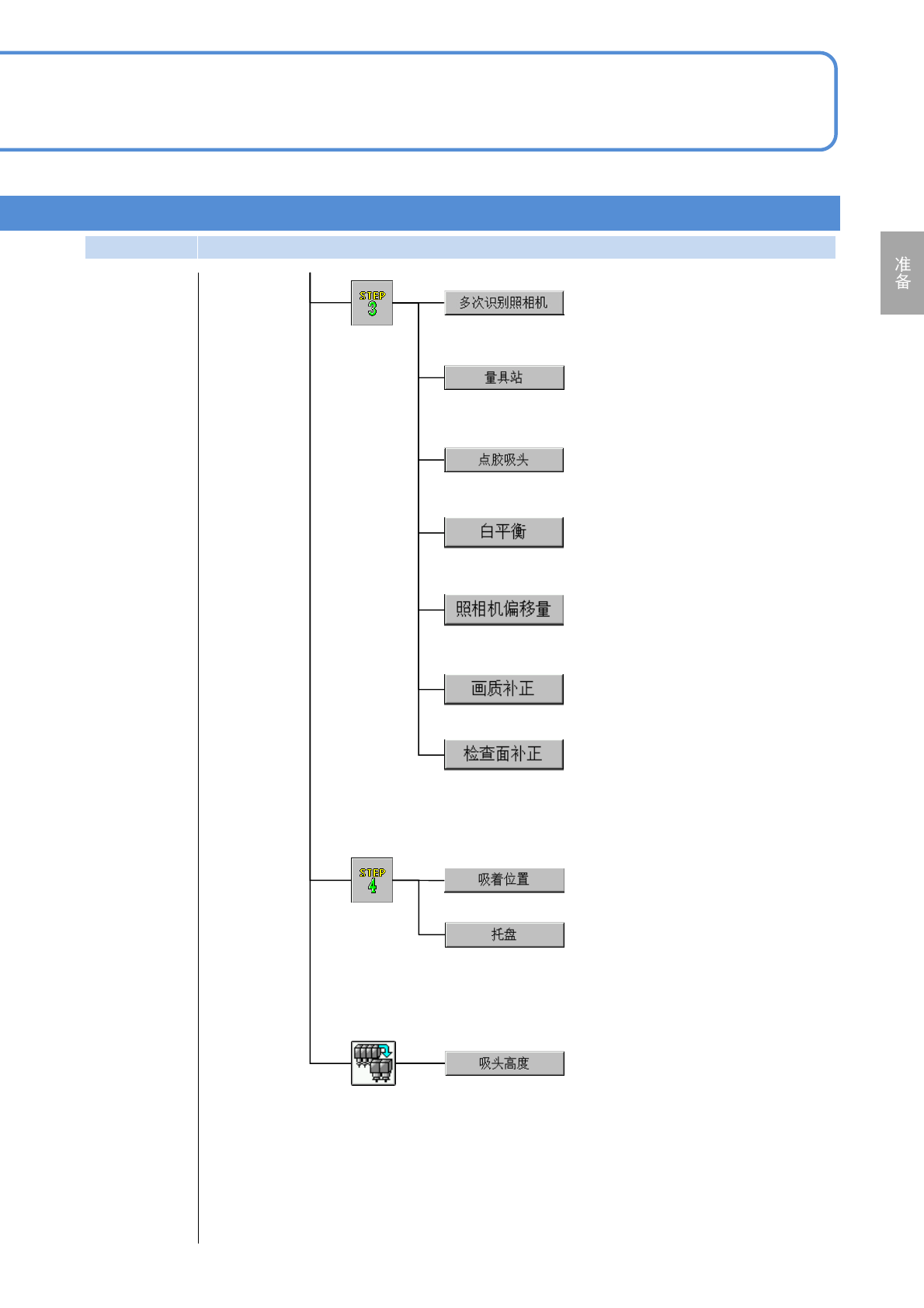

2-2-2-18
设定贴装头θ轴的原点偏移量以及多功
能识别照相机的倍率。
测量扫描位置偏移量、多功能识别照
相机的倍率以及照相机的倾斜度。
第3工序
测量吸着高度以及吸着位置。
测量Z轴原点的偏移量。
测量托盘的吸着高度以及吸着位置
的偏移量。
第4工序
更换单元
(托盘时)
计测点胶头的θ轴原点偏移量和贴装
头的旋转中心, 各角度的偏移量。
计测标准照明的亮度。
计测贴装头照相机和检查照相机的位
置。
计测检查范围的XY的补正计算。
(搭载点胶头时,会显示)
(搭载检查头时,会显示)
(搭载检查头时,会显示)
(搭载检查头时,会显示)
计测检查照相机的倾斜度。
(搭载检查头时,会显示)
