NPM-D3 EJM6DC-MB-06O-02 生产数据 校正 操作篇 6-2-3 6-2-3 -5 基板弯曲计测点校正 3 ( 选购件 ) 8 9 1 2 3 4 5 1.5mm 1.5mm 10 8 9 10 + ( 计测所选择计测坐标和周围的 4 点，并 显示结果。 ) ●确认以下要点 计测点（中心）和周围的差在 0.03mm 以下 ●当计测结果不稳定时 通过微动等操作，调整到符合计测的 位 置后，再次计测四周。 ( 请调整到在□…
NPM-D3 EJM6DC-MB-06O-02
6-2-3-4
6
6
7
7
+
选择需要计测的坐标No
(贴装头照相机移动到计测坐标上，并
能够通过视觉确认计测点的状态。)
●显示在画面上的图像中心为计测位置
●通过目视确认计测点属于与基板表面
条件相匹配的面
NPM-D3 EJM6DC-MB-06O-02
生产数据
校正
操作篇
6-2-3
6-2-3-5
基板弯曲计测点校正 3
(选购件)
8
9
1
2
3
4
5
1.5mm
1.5mm
10
8 9
10
+
(计测所选择计测坐标和周围的4点，并
显示结果。)
●确认以下要点
计测点（中心）和周围的差在0.03mm以下
●当计测结果不稳定时
通过微动等操作，调整到符合计测的位
置后，再次计测四周。
(请调整到在□1.5mm内不包含铜箔等境
界。)
(移动到以一个计测点。)
+
●确认全部点
●当通过 的操作变更了计测坐标时，
将会确认是否保存所变更的坐标。
选择所需的一方。
8
●当通过 的操作变更了计测坐标时，
将会确认是否保存所变更的坐标。
选择所需的一方。
8
校正顺序 2
NPM-D3 EJM6DC-MB-06O-02
6-2-3-6
13
13
11
11
12
13
14
12
+

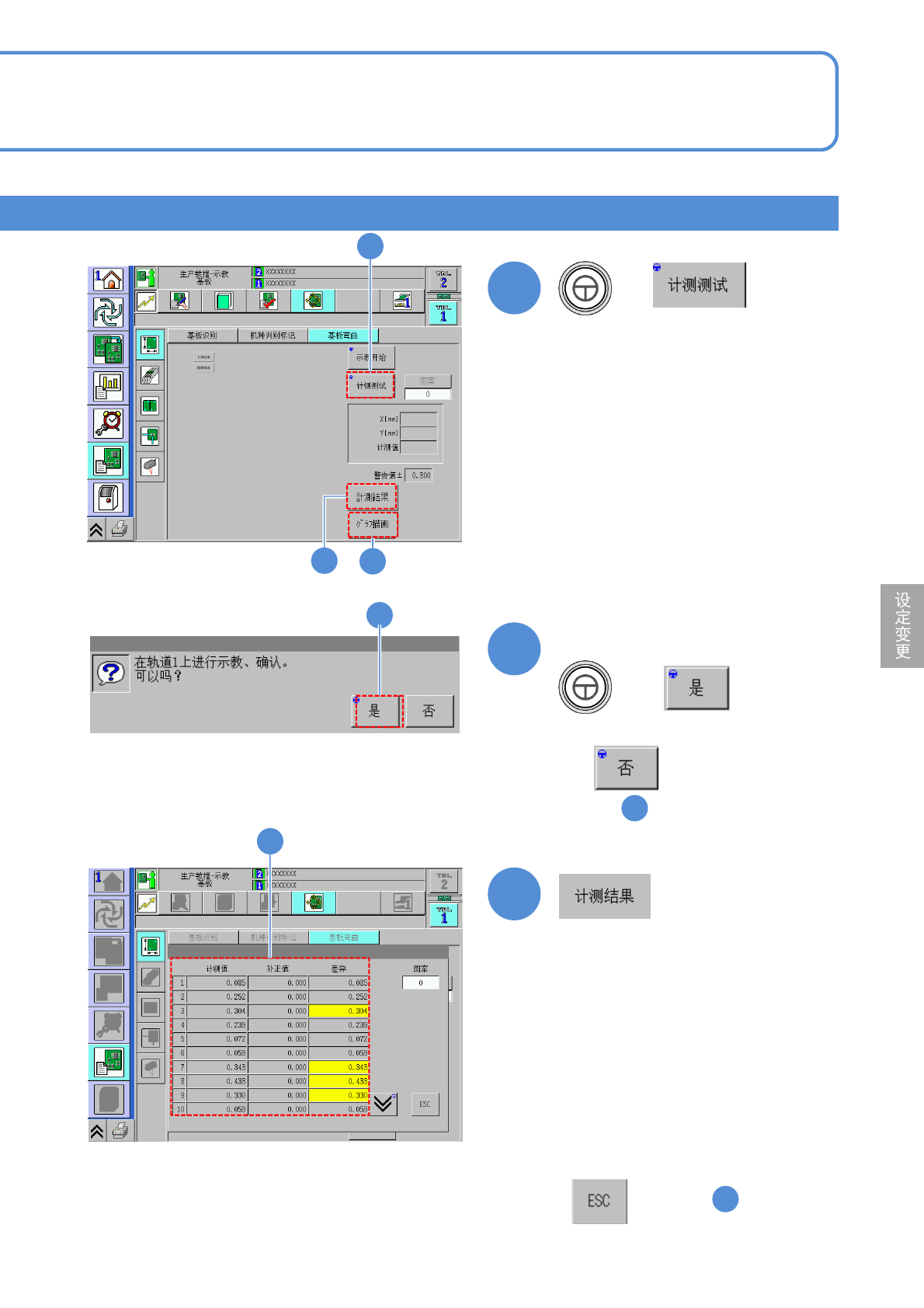

(计测全部坐标，并显示计测结果。)
确认存在基板，以及提示
+
差异 ：计测值和补正值的差
计测值：基板上面和计测基板上面的
理想差
当计测基板上面较高时，显示
正数）
补正值：通过计测结果所算出的补正
曲面的相同坐标值
●当差异超出0.3mm时，将显示错误，
背景转为黄色。
为了获得正确的补正曲面，重新确
认计测点。另外，当计测值或补
正值不足 -4.5mm或超出+2mm时，
也显示错误。
：切换到 的画面
11
■不进行操作时
(为 的画面状态)
11
