NPM-D3 EJM6DC-MB-02O-02
个别
准备
吸嘴的更换 2

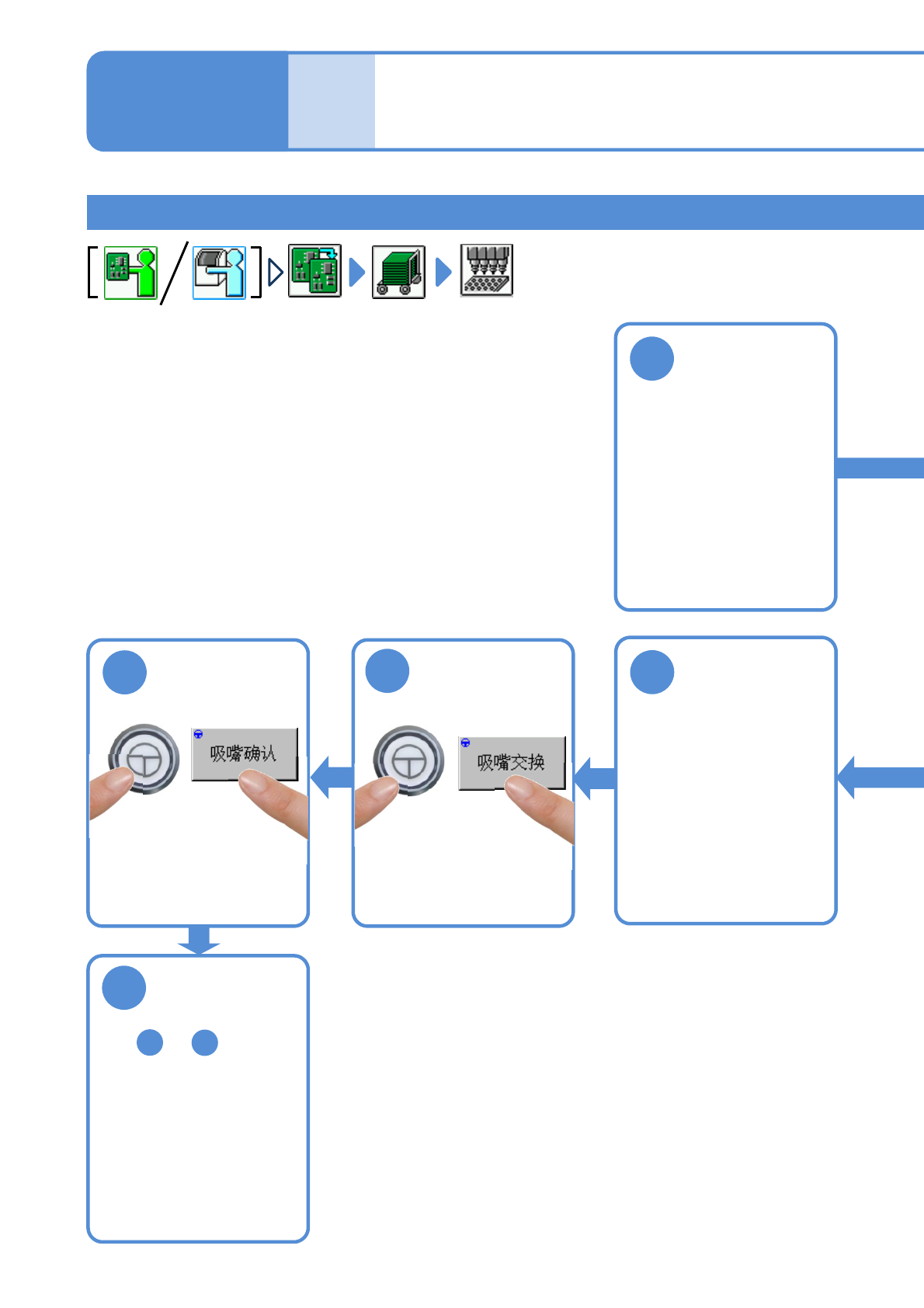

吸嘴的更换
1
2-5-2-3
4
ENABLING
(根据数据，可以在贴装头安
装吸嘴交换器的吸嘴。)
5
ENABLING
●如果安装的吸嘴不适当，会
显示警告提示，更换正确
的吸嘴。
6
重复 ～ 的操作，
更换需要的吸嘴。
1
5
卸下吸嘴交换器
3
按照吸嘴交换器
(→P.2-5-1)
(→P.2-5-1)
操作篇
2-5-2
NPM-D3 EJM6DC-MB-02O-02
2

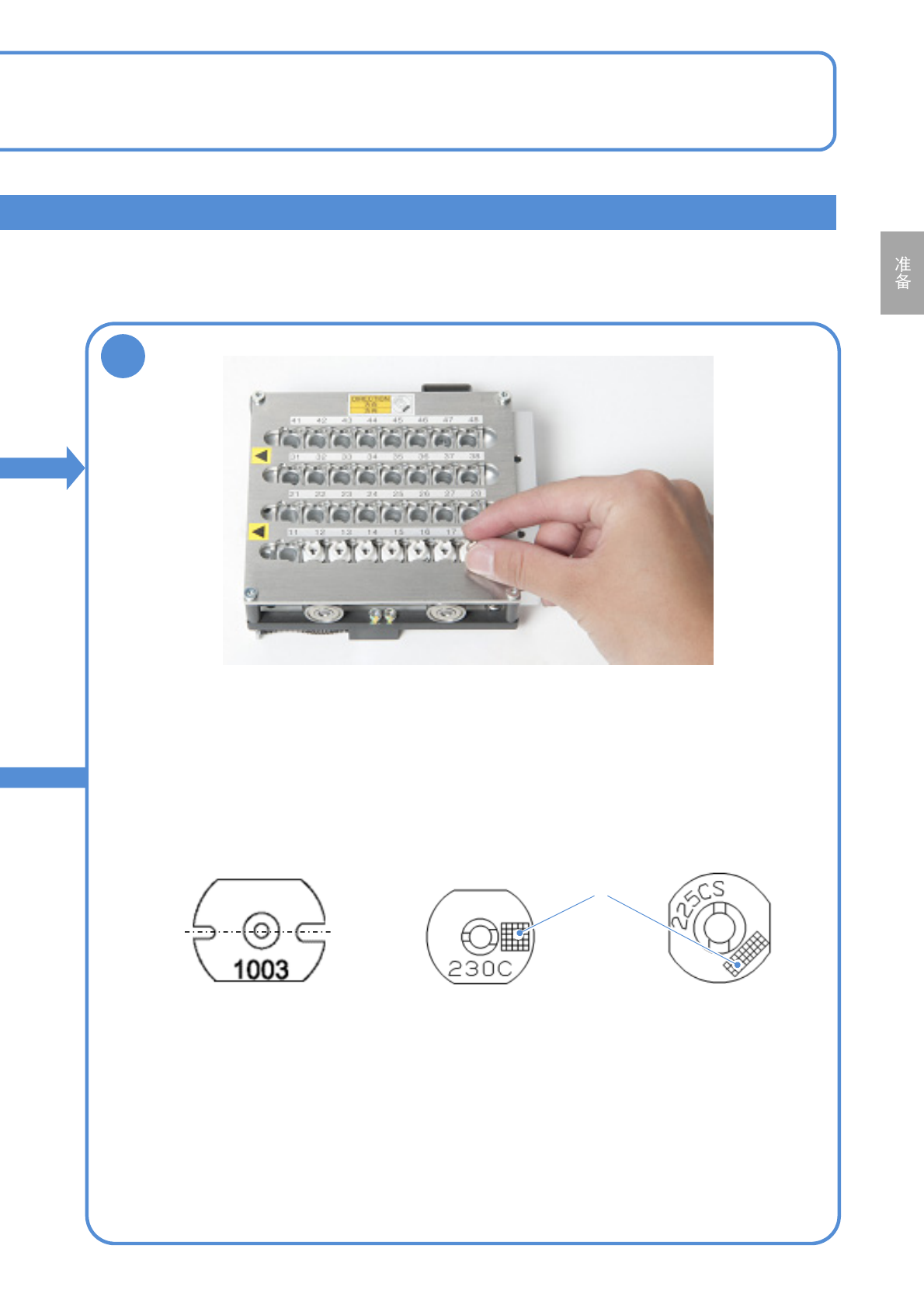

● 2吸嘴贴装头用的吸嘴，需要注意
左右沟槽。
沟槽窄 沟槽大
供料器工作台侧
2-5-2-4
●刻印2D条形码的8/12/轻量16吸嘴贴装头用的吸嘴，按照下图方
向来设置。
●通过选项设定，通过2D条形码检测出吸嘴种类，可以防止吸嘴
的错误设置。
(设定方法参阅P.7-1-1)
●不可使用AM100用吸嘴。
供料器工作台侧
供料器工作台侧
<8吸嘴贴装头用的吸嘴>
<12/轻量16吸嘴贴装头用的吸嘴><2吸嘴贴装头用的吸嘴>
2D条形码
更换吸嘴
NPM-D3 EJM6DC-MB-02O-02
吸嘴的更换 3
个别
准备
2-5-2-5
操作篇
2-5-2

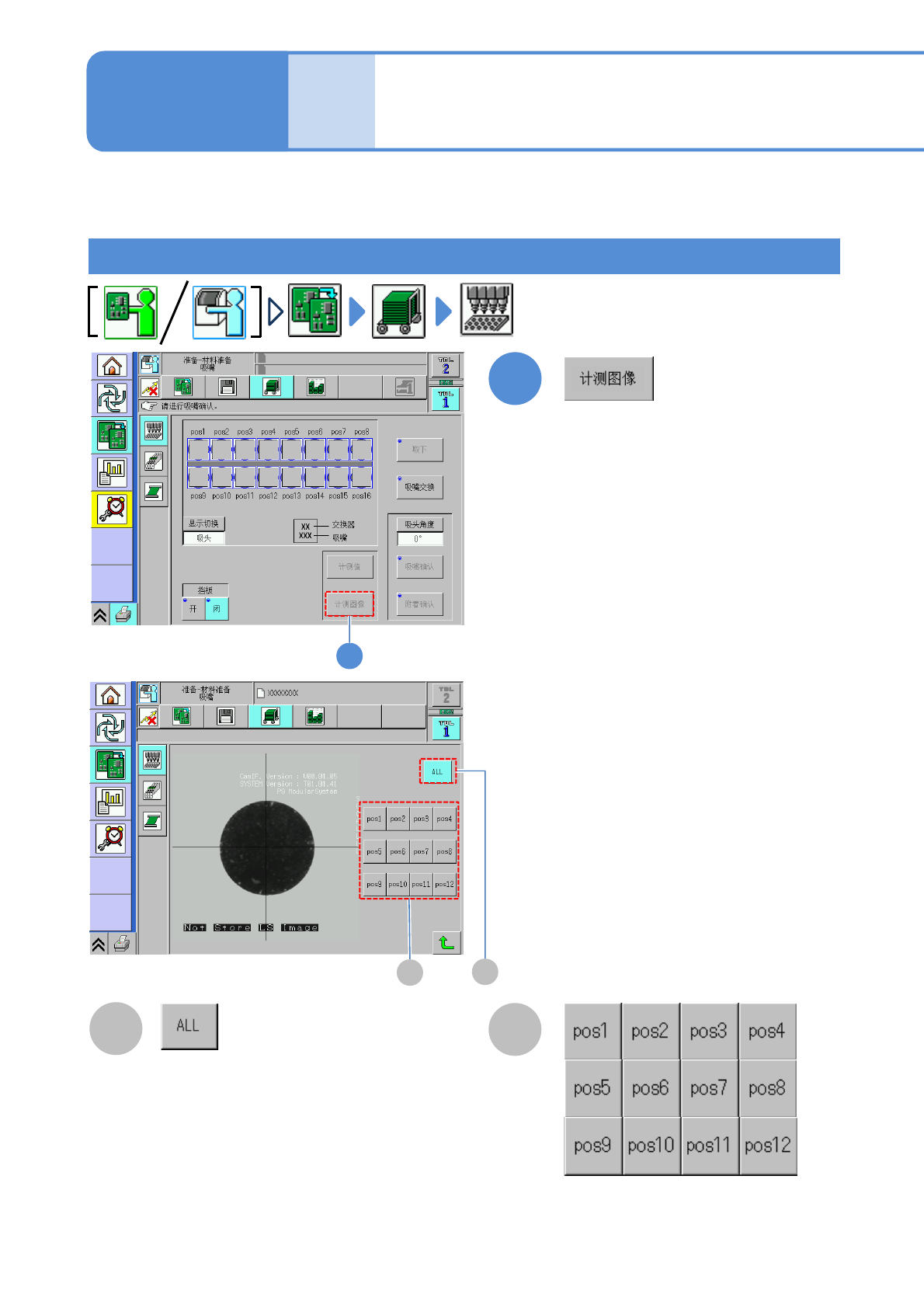

吸嘴安装(计测图像)画面
1
B
A
1
B
A
画面上显示进行吸嘴确认时计测到的图像。
如果不进行[吸嘴确认]，则无法进入计测画面。
以下画面以12吸嘴贴装头为例子进行说明，轻量16吸嘴贴装头、8吸嘴贴装头、2吸嘴贴装头也是同样顺序。
显示贴装头整体的图像。
显示各吸嘴位置的放大图像。
<计测图像>画面:
显示在<安装>画面上执行吸嘴确认之际的
识别图像。
