第 4 章 操作篇 4- 3. 自动生产 计划：台车更换对话框 计划工序时，确 认各装置的生 产中使用的台车类型 是否兼容，并 进行更换时，将显示 ［安排：台车 交 换］ 对话框。 记号 名称 说明 (a) 台车上升 显 示［确认元件 更换台车上升］对话 框。 在显示的对话框 中触摸［上昇 ］后，将上升台车并 固定。 (b) 台车下降 降 下对象装置的 台车。 进行台车更换后 ，零件核对结 果将全部重置。 (c) 详细功能 中 止台…
第 4 章 操作篇
4-3.
自动生产
4

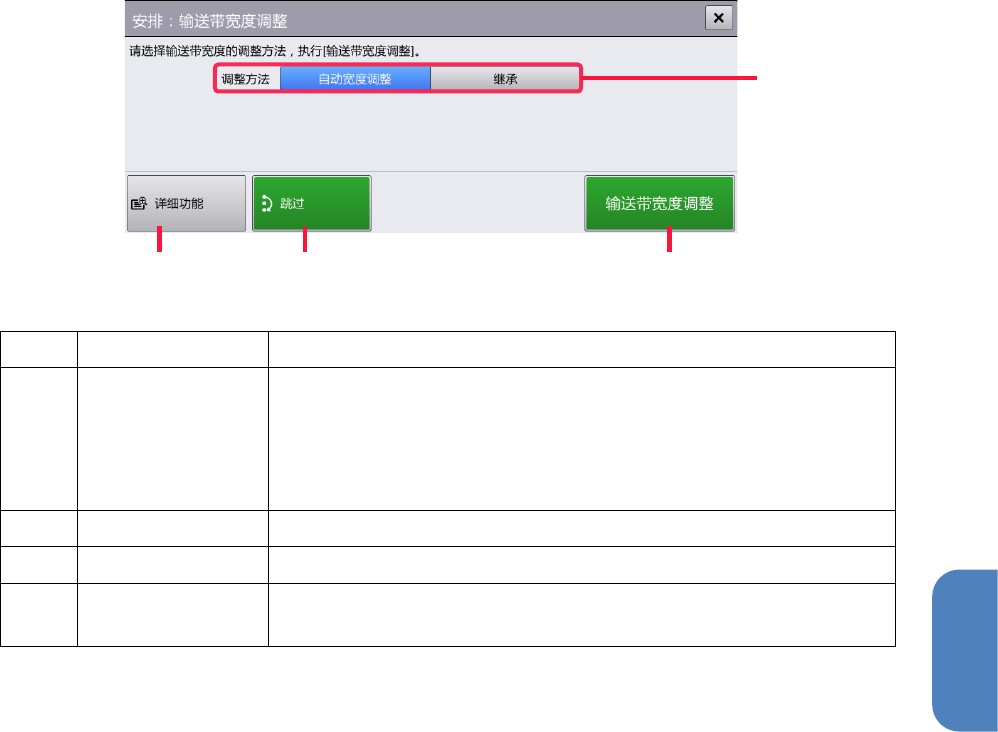

计划：输送带调整对话框
计划工序时如果调整搬送输送带的宽度，将显示［安排：轨道宽度调整］对话框。
记号
名称
说明
(a) 调整方法 选择输送带宽度的调整方法。
•
自动宽度调整：根据机种数据的基板 Y 尺寸，自动调整输送
带宽度。
•
继承：将对象轨道的宽度恢复为计划前的位置。
(b) 详细功能 中止输送带宽度调整，切换到基板搬送计划画面。
(c) 跳过 关闭对话框，跳过输送带宽度调整。
(d) 输送带宽度调整
将进行机种切换的对象轨道之基准轨道位置恢复为计划前的位置，调
整输送带宽度。
a
b c d
25
第 4 章 操作篇
4-3.
自动生产
计划：台车更换对话框
计划工序时，确认各装置的生产中使用的台车类型是否兼容，并进行更换时，将显示［安排：台车交
换］对话框。
记号
名称
说明
(a) 台车上升 显示［确认元件更换台车上升］对话框。
在显示的对话框中触摸［上昇］后，将上升台车并固定。
(b) 台车下降 降下对象装置的台车。
进行台车更换后，零件核对结果将全部重置。
(c) 详细功能 中止台车更换，切换到供给部计划画面。
(d) 跳过 关闭对话框，跳过台车更换，进入下一计划工序。
(e) 零件核对 关闭对话框，切换为［安排：核对零件］对话框。
台车下降，但核对结果不清除。
计划：零件核对对话框
触摸［安排：台车交换］对话框的［零件核对］后，零件更换台车下降，显示［安排：核对零件］对话
框。
零件分为有条形码核对和无条形码核对。无条形码核对时，将只检查带式供料器是否正确放置在更换对
象的供给部中。 关于条形码核对的详情，请参阅“4-4-1. 零件更换作业”。
a
b
c d e
26
第 4 章 操作篇
4-3.
自动生产
4
无条形码核对时
记号
名称
说明
(a) 操作者 ID 显示条形码读码器读取到的作业员 ID。
(b) 供给部列表 列表显示机种切换后的机种数据中使用的供给部零件。
•
#：显示供给位置编号。
•
零件代码：显示零件的零件代码。
•
ALT：有替代设定时，显示替代源的供给位置编号。
•
零件剩余数：显示当前的零件剩余数。
•
CHK：将条形码读码器的核对结果显示为 OK/NG。
(c) 供给位置#
用
/ 选择进行零件核对的供给位置编号。
(d) 零件代码
在上段显示正在零件核对的供给位置上，机种数据中零件的零件代
码。
此外，下段将通过 OK/NG 显示条形码读码器读取到的更换零件的零
件代码及核对结果。
(e) 序列号
（随机代码）
显示条形码读码器读取到的序列码（随机代码）。
(f) 零件剩余数 将零件更换时的零件存放个数作为零件剩余数显示。
(g) 详细功能 中止零件核对，返回供给部计划画面。
(h) 跳过 跳过零件核对。
(i) 台车交换 进行台车更换，显示［安排：台车交换］对话框。
(j) 调整完毕
（确认完毕）
核对（确认）完成。
上升台车，判定带式供料器是否放置在正确的供给位置上。
(k) 全部核对完成 将机种数据中使用的供给部强行全部设为已更换 (OK)。
仅在用户级别为［维护］时显示。
c
d
f
i
j
g
h
a
b
