第 4 章 操作篇
4-11.
数据编辑
4
4-11-6. 不良标记编辑
不良标记画面
触摸［数据编辑］菜单画面左侧的子菜单面板中的［不良标记］，显示［不良标记］画面。
不良标记位置
项目名称
说明
ID 在 1～500 的范围内显示与注册数量对应的序列号。
标记类型 ID 在 1～20 的范围内输入所用不良标记类型的 ID。
X (mm) / Y (mm)
在 -999.999mm～999.999mm 的范围内输入不良标记设定位置的 XY 坐
标。
视窗尺寸 X／视窗尺寸 Y
将用相机识别不良标记时的识别范围之 XY 大小作为窗口大小在
0.000mm～999.999mm 的范围内输入。如果输入的范围过窄或过宽，将
无法识别。
dX (mm) / dY (mm)
在 -999.999mm～999.999mm 的范围内输入相对于输入的窗口大小的微
调用 XY 偏移量值。
代表不良标记 ID 在 0～500 的范围内输入作为典型不良标记的不良标记类型 ID。
关于典型不良标记的详情，请参阅下述的“典型不良标记说明”
定位标志 ID 在 0～500 的范围内输入不良标记 ID。
设定值为 0 时，不通过定位标补正不良标记位置。
197
第 4 章 操作篇
4-11.
数据编辑
不良标记类型
项目名称
说明
ID 在 1～20 的范围内显示与注册数量对应的序列号。通常为不编辑。
识别颜色
不良标记的颜色比基板颜色亮时，设定为白色，不良标记的颜色比基板颜色暗
时，设定为黑色。
临界值 在 0～255 的范围内输入黑白判定中使用的图像灰阶阈值。
照明层级 在 1～8 的范围内输入标记识别时的照明亮度。数值越大，亮度越亮。

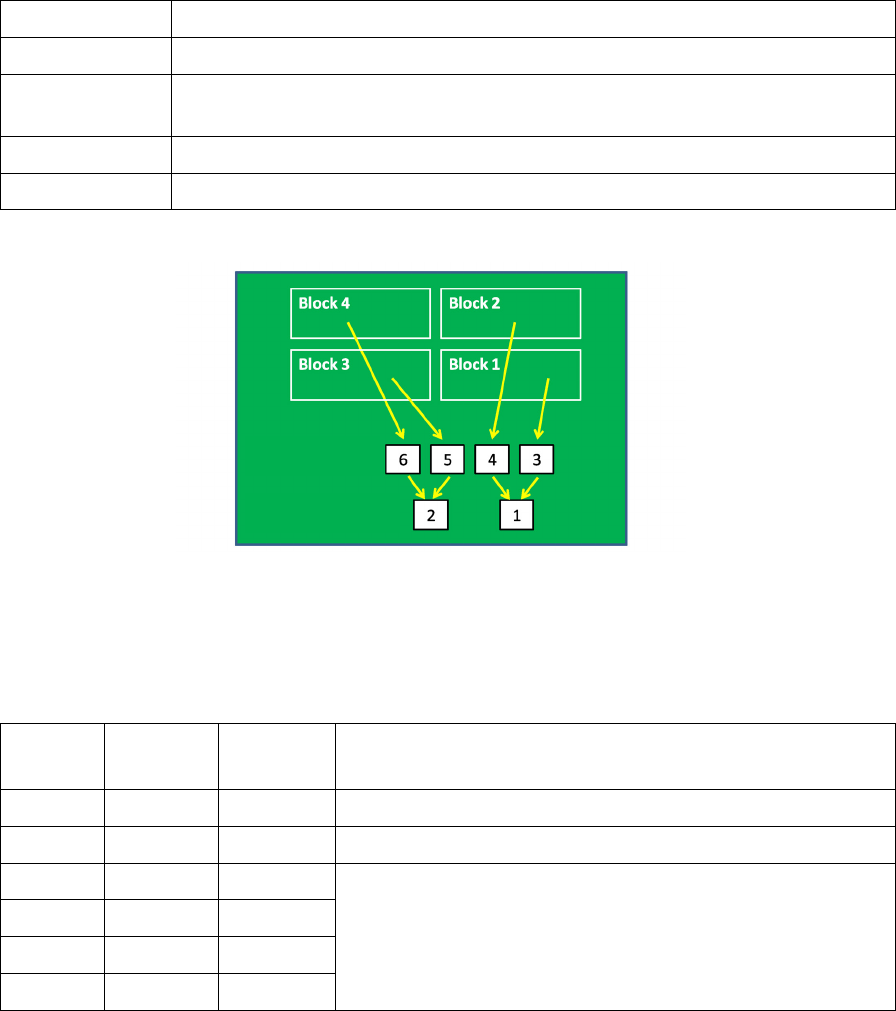

典型不良标记的说明
•
白框表示区块。
•
白色背景的数值表示不良标记及其 ID。
•
箭头表示不良标记的关系，上图中 ID1 和 ID2 为典型不良标记。
该图情况下，典型不良标记 ID 的指定如下。
不良标记
ID
典型不良
标记 ID
所属区块
ID
说明
1 0 0 典型不良标记
2 0 0 典型不良标记
3 1 1
指定的典型不良标记未确认时，不对这些不良标记进行识
别，而进行相关安装步骤的安装。
指定的典型不良标记已确认时，按正常情况对这些不良标记
进行识别，然后决定是否有相关安装步骤的安装。
4 1 2
5 2 3
6 2 4
不良标记
代表不良标记
198
第 4 章 操作篇
4-11.
数据编辑
4

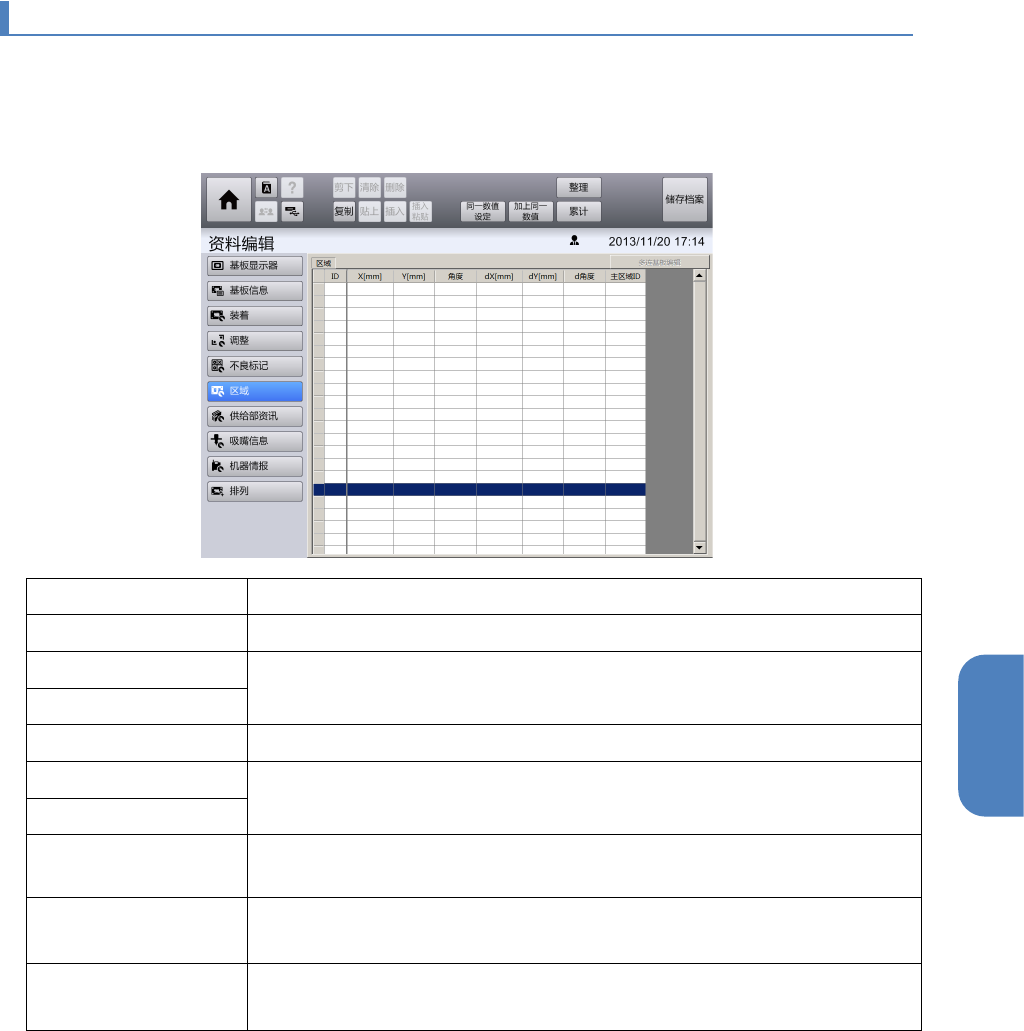

4-11-7. 区块展开信息编辑
区块展开后的基板称为集合板。
在区块画面中编辑创建集合板所需的区块信息。
触摸［数据编辑］菜单画面左侧的子菜单面板中的［区域］，显示［区域］画面。
项目名称
说明
ID 在 1～500 的范围内显示与注册数量对应的序列号。
X[mm]
将基准孔的位置作为原点 (0,0)，在 -999.999mm～999.999mm 的范围内输
入展开后区块的起点位置之 XY 坐标。
Y[mm]
角度 在 0°～359.999°的范围内输入展开后区块的旋转角度。
dX (mm)
在 -999.999mm～999.999mm 的范围内输入相对于展开后区块起点坐标的微
调用 XY 偏移量值。
dY (mm)
d 角度
在 -359.999°～359.999° 的范围内输入相对于展开后区块旋转角度的微
调用角度偏移量值。
不良标志 ID 在 0～500 的范围内输入各区块中使用的不良标记 ID。
使用安装数据表中按步骤指定的不良标记 ID 时，输入 0。
定位标志 ID 在 0～500 的范围内输入各区块中使用的定位标 ID。
使用安装数据表中按步骤指定的定位标 ID 时，输入 0。
199
