第 4 章 操作篇 4- 9. 手动操作 4 4-9-3. 吸嘴交换器的操 作 在主菜单中按［ 手动操作］ - ［吸嘴交换器］ 的顺序触摸后，将显示 ［吸嘴交换器 ］画面。 在［吸嘴交换器 ］画面中，可 分别确认吸嘴交换器 的动作，确认 吸嘴的更换是否正常 。 ［吸嘴交换器］ 画面仅在用户 级别为［维护］时显 示。 触摸共用面板选 择对象装置， 画面左上方将显示选 择的装置。 记号 名称 说明 (a) 调色盘 显示吸嘴头，吸 嘴座中不同…
第 4 章 操作篇
4-9.
手动操作
吸嘴头气体的切换操作
切换当前安装位置上的吸嘴气压。
1
触摸吸嘴头操作画面的［VAC］。

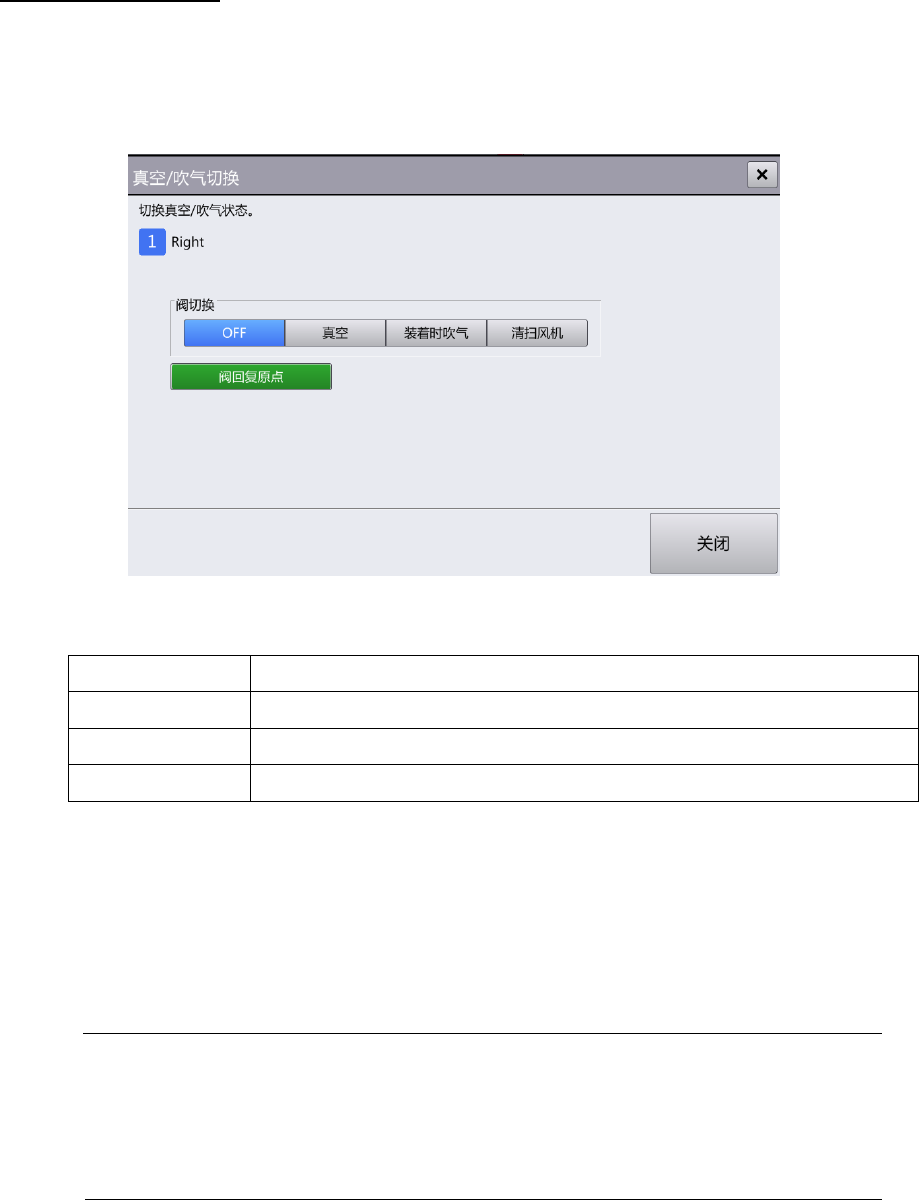

显示［真空/吹气切换］对话框。
2
在［阀切换］中触摸［真空］，［装着时吹气］，［清扫风机］中的任意一个。
名称
动作
真空 将吸嘴中的气体变为真空状态（吸附零件时的状态）。
装着时吹气 将吸嘴中的气体变为安装吹风（安装零件时吹风）。
清扫风机 将吸嘴中的气体变为清扫吹风（清扫吸嘴时吹风），去除异物。
3
触摸［关闭］。
吸嘴中的气体控制变为 OFF，吸嘴中的压力恢复为正常状态。
4
触摸［关闭］。
返回吸嘴头操作画面。
Tips
•
在未吸附零件的状态（吸嘴上没有任何东西的状态）下，请将［阀切换］设为［关
闭］。如果一直按住真空按钮，灰尘等异物可能进入吸嘴内部。
•
更改吸嘴索引时，吸嘴头操作画面中将显示［RT
轴移动］对话框，更改索引后请进行
上述步骤的操作。
146
第 4 章 操作篇
4-9.
手动操作
4
4-9-3. 吸嘴交换器的操作
在主菜单中按［手动操作］ - ［吸嘴交换器］的顺序触摸后，将显示［吸嘴交换器］画面。
在［吸嘴交换器］画面中，可分别确认吸嘴交换器的动作，确认吸嘴的更换是否正常。
［吸嘴交换器］画面仅在用户级别为［维护］时显示。
触摸共用面板选择对象装置，画面左上方将显示选择的装置。
记号
名称
说明
(a) 调色盘 显示吸嘴头，吸嘴座中不同颜色的含义。
•
蓝色：多余吸嘴
•
红色：NG 吸嘴
•
黄色：不详吸嘴
•
黄绿色：重复吸嘴
(b) 吸嘴头 显示旋转吸嘴头的俯视图，显示吸嘴索引和吸嘴 ID。
(c) 弹匣（吸嘴座） 显示吸嘴座的状态。 带色部分的含义遵照调色盘。
147
第 4 章 操作篇
4-9.
手动操作
记号
名称
说明
(d) 确认吸嘴胶着 选择单个吸嘴，进行存放，安装，ID 识别等操作。
•
吸嘴索引号码：用
/ 选择吸嘴索引编号，或用软数字
键盘输入。
•
插槽#：用［L］／［R］选择选中装置内的吸嘴座，再用
/
或软数字键盘输入插槽编号。
•
吸嘴 ID：显示［吸嘴索引号码］或［插槽#］中安装的吸嘴
之吸嘴 ID。
•
确认吸嘴胶着：确认在［吸嘴索引号码］中选中吸嘴的固定
情况。
•
装载：存放在［吸嘴索引号码］中选择的吸嘴。
•
安装※：将［插槽#］中选择的吸嘴安装到［吸嘴索引号
码］中指定的位置上。
•
识别个别 ID※：对［插槽#］中选择的吸嘴进行吸嘴 ID 识
别。
(e) 遮蔽器 触摸［关］／［闭］，开闭吸嘴座的遮蔽器。
•
关：打开遮蔽器，可取出吸嘴。
•
闭：关闭遮蔽器，固定吸嘴。
(f) 放置全部吸嘴 触摸后，装置吸嘴头上安装的吸嘴将存放到原来吸嘴座位置上。
(g) 识别全部吸嘴 ID 触摸后，将连续识别吸嘴座中所有吸嘴的吸嘴 ID。
(h)
开始交换吸嘴匣（吸嘴
座）
触摸后，装置吸嘴头上安装的吸嘴将存放到原来的吸嘴座位置上，
然后将吸嘴座移动到更换开始位置，以便更换吸嘴座。
(i)
吸嘴匣（吸嘴座）交换
完毕
触摸后，吸嘴座将恢复到生产位置上，然后进行［识别全部吸嘴
ID］。
吸附中零件的废弃确认
对各吸嘴进行操作前，确认是否有吸附中的零件。
存在吸附中的零件时，将显示［废弃所有零件］对话框，请触摸［废弃所有零件］执行零件废弃动作。
