第 4 章 操作篇 4- 14. 数据创建步骤 23 触摸［下一页］。 显示吸附，废弃 画面。 24 触摸［零件废弃］的［放弃执行］。 为了从吸嘴上取 下识别到的零 件，进行废弃动作。 Tips • 本操作无法跳过 。 25 触摸［下一页］。 显示注册信息确 认画面。 触摸 ［表示明细］，显示注册 零件的详细信 息。 26 触摸［注册］，注册零件。 结束零件生成向 导，返回零件 编辑画面，零件注册 完成。 260
第 4 章 操作篇
4-14.
数据创建步骤
4
21
触摸［下一页］。

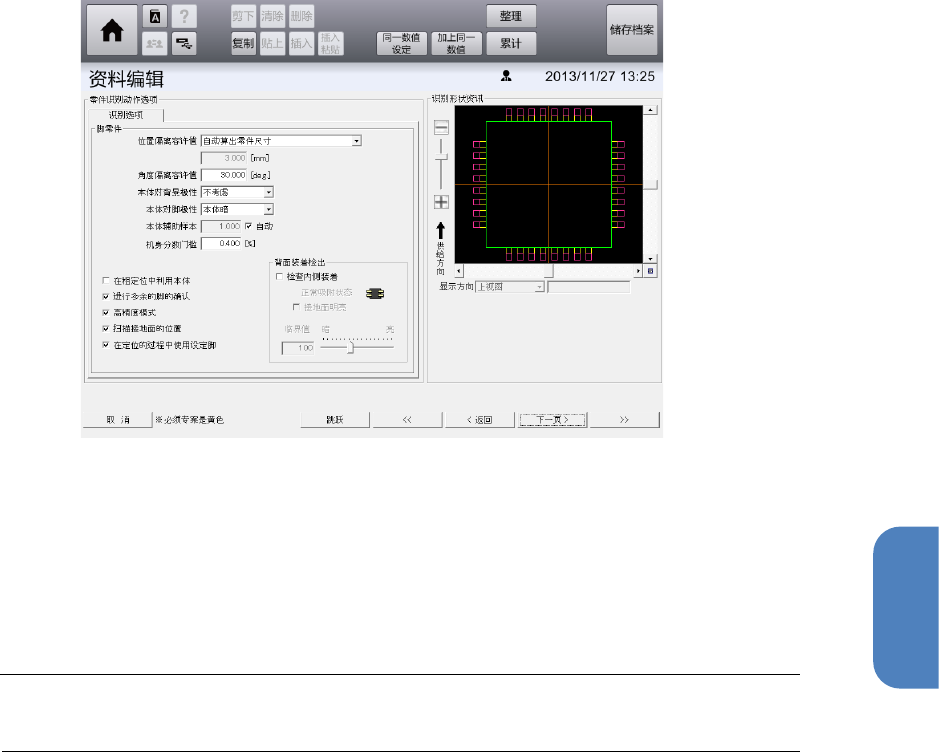

显示零件识别选项画面。
22
触摸［识别执行］。
选中［识别角度］中的［吸着偏离测试］后显示吸附的偏移，选中［零件旋转测试］后显示旋
转吸附零件后利用角度识别的状态。
选中［由於识别错误中断］后，如果识别过程中发生错误将中断动作。
在识别过程中触摸［STOP］，将停止识别处理。
画面上将显示识别结果。
Tips
•
本操作无法跳过。
259
第 4 章 操作篇
4-14.
数据创建步骤
23
触摸［下一页］。
显示吸附，废弃画面。
24
触摸［零件废弃］的［放弃执行］。
为了从吸嘴上取下识别到的零件，进行废弃动作。
Tips
•
本操作无法跳过。
25
触摸［下一页］。
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
26
触摸［注册］，注册零件。
结束零件生成向导，返回零件编辑画面，零件注册完成。
260
第 4 章 操作篇
4-14.
数据创建步骤
4
半自动生成
如果是引脚较少的零件，可能无法自动生成零件数据。此时，请尝试用半自动生成。
半自动生成中，在触摸［开始自动生成］自动生成识别数据前，请操作上述“创建引脚零件的数据”1
到 18 的步骤。显示确认消息，表示无法通过自动生成来创建数据时，请触摸［确定］，关闭消息。
1
触摸 ，调整图像的倾斜。
在零件监视器上旋转蓝线矩形，对齐零件的倾斜。
Tips
•
倾斜设定中设定的角度将作为零件数据的基准坐标。
•
如果设定不合适，可能无法半自动生成零件数据。
2
触摸 ，追加电极的位置。
在零件监视器上触摸电极的位置，追加与引脚个数对应的电极。
3
触摸［半自动生成开始］。
Tips
•
无法顺利生成时，请错开电极位置，并再次触摸［半自动生成开始］。
以下请从“创建引脚零件的数据”的步骤 19 开始操作。
261
