第 4 章 操作篇
4-9.
手动操作
记号
名称
说明
(d) 开始吸嘴头交换 将吸嘴头移动交更换位置，使吸嘴头处于可更换状态。
存在吸附中的零件时，将自动废弃，吸嘴头中正在使用的吸嘴将
自动存放到吸嘴座上。
(e) 吸嘴头
更新更换后的吸嘴头信息，在［吸嘴头资讯］，［序列编号］，
［非翻译］中显示。
(f) 自动校正 调整安装的吸嘴头，以用于生产（自动校准处理）。
如果未显示按钮，则触摸［校正］对吸嘴头进行校准。
(g) 校正 关闭对话框，显示［校正］画面。
(h) 关闭 关闭对话框
XY 轴的绝对移动
触摸吸嘴头操作画面的［XY］，显示［XY 轴移动］对话框。
将吸嘴前端移动到前后（Y 轴），左右（X 轴）的任意位置，通过相机确认基板的状态。
［位置资讯］的［现在位置］中将显示 XY 轴的当前位置。
1
触摸想要移动的轴的［目标位置］文本框，输入移动目标位置。
2
触摸［绝对座标移动］。
XY 轴将移动到［目标位置］中指定的位置。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
138
第 4 章 操作篇
4-9.
手动操作
4
XY 轴的相对移动
1
触摸想要移动的轴的［相对移动量］文本框，输入从当前位置的相对移动量。
触摸［相对移动量编辑］的 / ，可增减移动量。
2
触摸［相对座标移动］。
XY 轴将从当前位置按［相对移动量］中指定的距离移动。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
XY 轴的微调移动
1
触摸［微调动作移动］。
显示微调移动的软键盘。
2
指定移动速度。
触摸［低速］，［中速］，［高速］中的任意一个。
3
触摸软键盘的方向键。
XY 轴将向触摸的方向键方向移动。
4
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
139
第 4 章 操作篇
4-9.
手动操作
Z 轴的绝对移动

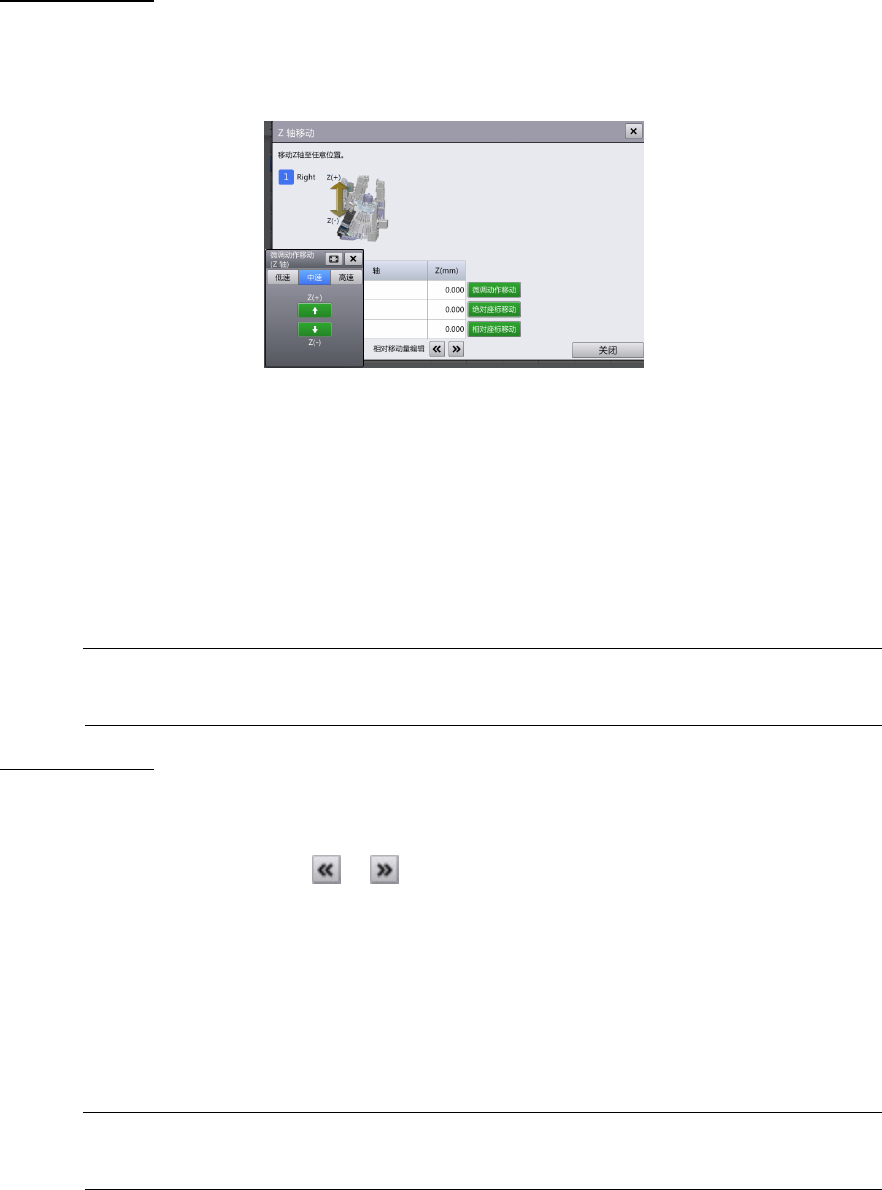

触摸吸嘴头操作画面的［Z］，显示［Z 轴移动］对话框。
可将整个吸嘴头移动到上下（Z 轴）任意位置。
［位置资讯］的［现在位置］中将显示 Z 轴的当前位置。
1
触摸［目标位置］文本框，输入移动目标位置。
2
触摸［绝对座标移动］。
Z 轴将移动到［目标位置］中指定的位置。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
Z 轴的相对移动
1
触摸［相对移动量］文本框，输入从当前位置的相对移动量。
触摸［相对移动量编辑］的 / ，可增减移动量。
2
触摸［相对座标移动］。
Z 轴将从当前位置按［相对移动量］中指定的距离移动。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
