第 4 章 操作篇
4-15.
示教
定位标的识别（单独识别模式）
1

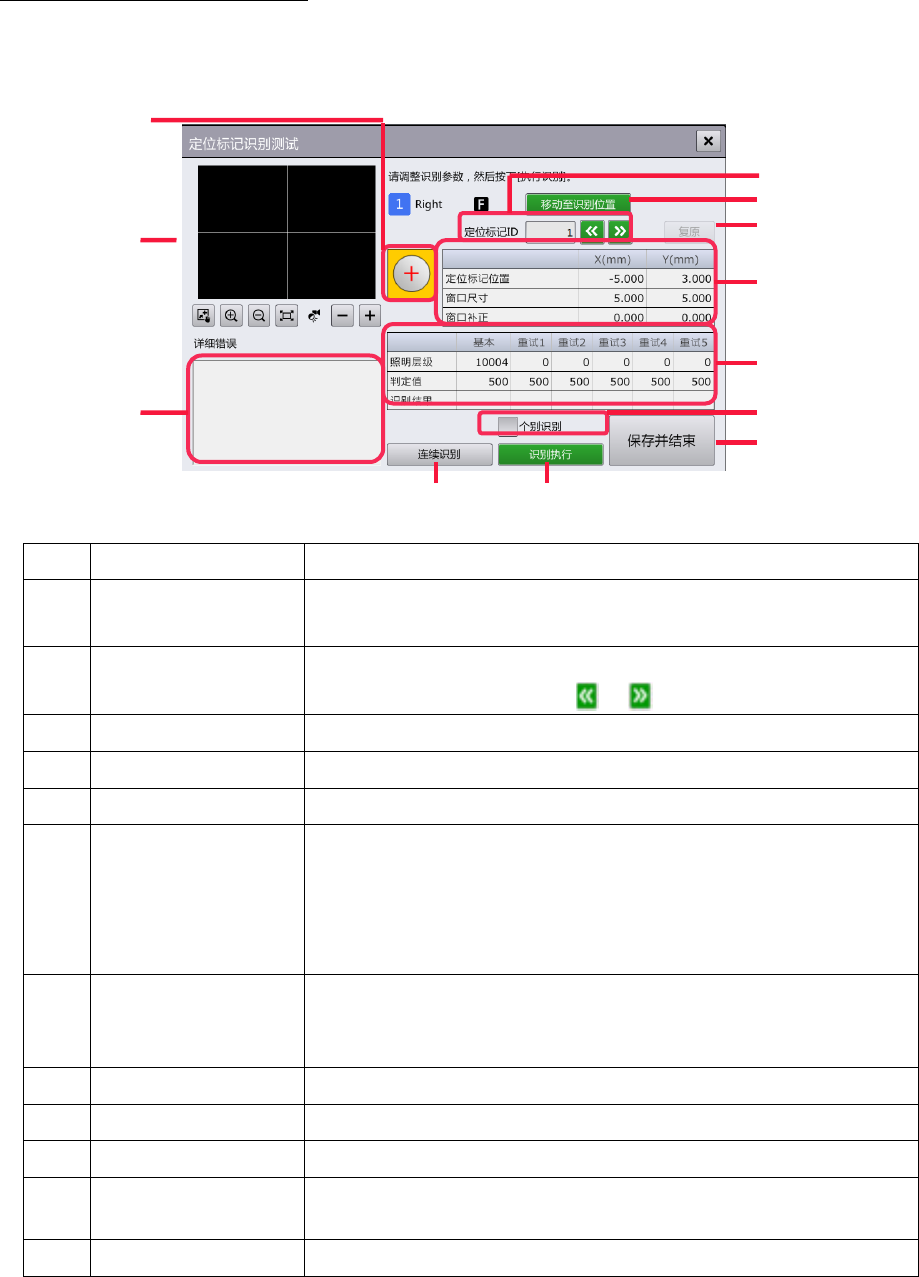

触摸［定位教学］对话框的［识别测试］。
显示［定位标记识别测试］对话框的单独识别模式。
记号
名称
说明
(a) 标记类型 显示与定位标类型相应的简图。
详情请参阅下述表格
(b) 定位标志 ID 显示识别测试对象的定位标 ID。
触摸文本框输入数值，或触摸
/ ，移动到前后的定位标上。
(c) 移动至识别位置 相机移动到对象定位标的中心位置。
(d) 相机图像 显示对象装置的相机图像。
(e) 连续识别 将图像的显示切换为连续识别模式。
(f) 坐标值列表 显示以下与对象定位标相关的信息。
•
定位标记位置：NC 数据中的定位标位置 (X,Y)。
•
窗口尺寸：标记识别窗口的大小 (X,Y)。
•
窗口补正：错开标记识别窗口中心位置时的偏移量 (X,Y)。
(g) 识别结果列表
显示定位标识别参数中的照明级别和分数值。执行识别测试后，将
以 OK/NG 显示识别结果。
照明级别和分数值可在触摸文本框后输入。
(h) 详细错误 显示定位标识别测试的结果。
(i) 个别识别 选中后，将只以选择的列为对象进行识别。
(j) 识别执行 根据已编辑的参数条件识别选择的定位标点。
(k) 复原
将选中定位标的窗口大小，窗口偏移量，照明级别，分数值全部恢
复为编辑前的状态。
(l) 保存并结束 保存所有的识别测试参数，关闭定位标识别测试对话框。
a
c
h
k
f
g
i
e
j
l
d
b
310
第 4 章 操作篇
4-15.
示教
4
2
选择要执行定位标识别测试的对象定位标 ID。
请触摸文本区域输入，或触摸 / 选择定位标 ID 的位置。
3
取消勾选［个别识别］。
4
触摸［识别执行］。
根据坐标值列表中显示的窗口大小，窗口偏移量，以及识别结果列表中显示的照明级别，分数
值条件开始识别对象定位标，更新识别结果。
相机图像中将显示最新条件下的识别结果图像。发生错误时，将在［详细错误］中显示错误的
详情。
5
触摸［保存并结束］。
关闭［定位标记识别测试］对话框，显示［定位教学］对话框。
定位标识别测试后更新的识别参数将保存到机种数据中。
311
第 4 章 操作篇
4-15.
示教
定位标的识别（连续识别模式）
1
触摸［定位教学］对话框的［识别测试］。
显示［定位标记识别测试］对话框的单独识别模式。
记号
名称
说明
(a)
连续识别结果列
表
列表显示各定位标的连续识别结果。
•
识别结果（识别分数）：显示连续识别的结果（OK/NG 以及标记
识别时的分数值）。
•
定位标志 ID：显示 NC 数据中的定位标 ID。
(b) 开始连续识别 开始连续进行连续识别结果列表中显示的定位标识别。
(c) 关闭表格 关闭连续识别模式画面，显示单独识别模式。
2
触摸［连续识别］。
显示［定位标记识别测试］对话框的连续识别模式。
3
触摸［开始连续识别］。
根据各定位标中设定的识别条件，与自动生产时一样连续执行识别测试。
连续识别时，将与实际自动生产时一样，按基本，重试 1，重试 2 的顺序识别定位标，但如果
中途识别结果为 OK，将不再继续识别。
所有定位标的识别完成后，将在连续识别结果列表中显示识别结果。
a
c
b
