第 4 章 操作篇
4-9.
手动操作
Z 轴的绝对移动
触摸吸嘴头操作画面的［Z］，显示［Z 轴移动］对话框。
可将整个吸嘴头移动到上下（Z 轴）任意位置。
［位置资讯］的［现在位置］中将显示 Z 轴的当前位置。
1
触摸［目标位置］文本框，输入移动目标位置。
2
触摸［绝对座标移动］。
Z 轴将移动到［目标位置］中指定的位置。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
Z 轴的相对移动
1
触摸［相对移动量］文本框，输入从当前位置的相对移动量。
触摸［相对移动量编辑］的 / ，可增减移动量。
2
触摸［相对座标移动］。
Z 轴将从当前位置按［相对移动量］中指定的距离移动。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
140
第 4 章 操作篇
4-9.
手动操作
4
Z 轴的微调移动
1
触摸［微调动作移动］。
显示微调移动的软键盘。
2
指定移动速度。
触摸［低速］，［中速］，［高速］中的任意一个。
3
触摸软键盘的方向键。
Z 轴将向触摸的方向键方向移动。
4
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
吸嘴 H 轴的绝对移动

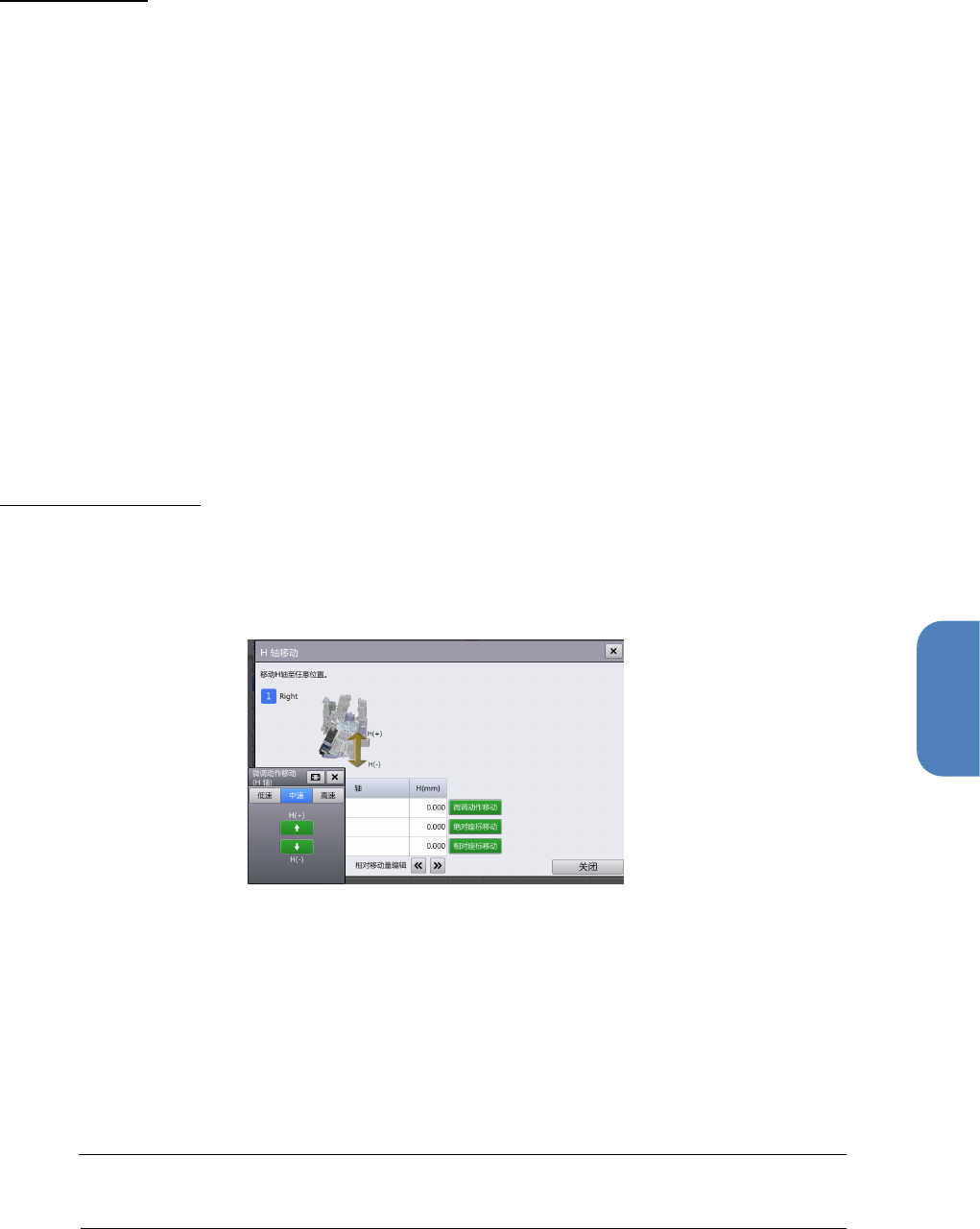

触摸吸嘴头操作画面的［H］，显示［H 轴移动］对话框。
可将吸嘴前端移动到上下（H 轴）任意位置。
［位置资讯］的［现在位置］中将显示 H 轴的当前位置。
1
触摸［目标位置］文本框，输入移动目标位置。
2
触摸［绝对座标移动］。
H 轴将移动到［目标位置］中指定的位置。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
141
第 4 章 操作篇
4-9.
手动操作
吸嘴 H 轴的相对移动
1
触摸［相对移动量］文本框，输入从当前位置的相对移动量。
触摸［相对移动量编辑］的 / ，可增减移动量。
2
触摸［相对座标移动］。
H 轴将从当前位置按［相对移动量］中指定的距离移动。
3
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
Tips
•
轴动作过程中无法操作画面。
吸嘴 H 轴的微调移动
1
触摸［微调动作移动］。
显示微调移动的软键盘。
2
指定移动速度。
触摸［低速］，［中速］，［高速］中的任意一个。
3
触摸软键盘的方向键。
H 轴将向触摸的方向键方向移动。
4
触摸［关闭］。
关闭对话框，返回吸嘴头操作画面。
