2-4.
机器的构成
2-4-5. 操作按钮，连接器等各部的名称
前部
(a)
紧急停止开关
(b)
POWER ON 开关
(c)
POWER OFF 开关
(d)
信号塔
(e)
触屏式监视器
(f)
USB 存储设备插入口
(g)
真空泵（内置）
(h)
维护端口
(i)
空气吐出耦合器
(j)
选配用电源插头
(k)
AC 风扇
12
第 2 章 系统概要
2-4.
机器的构成

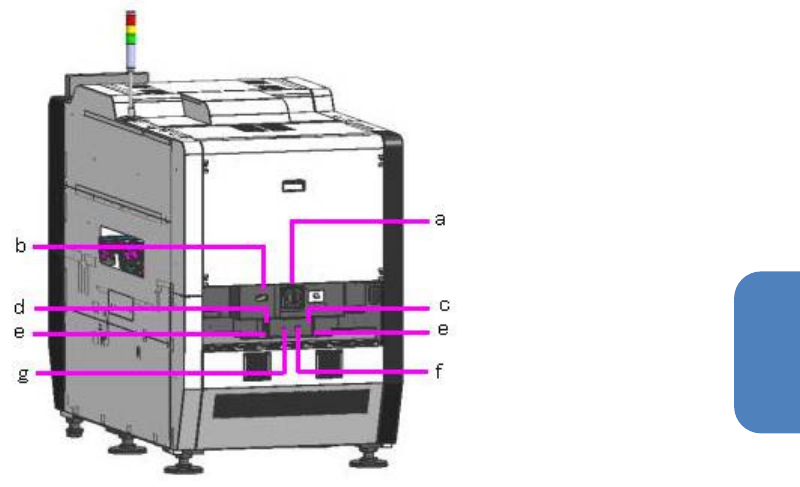

后部
(a)
主断路器
(b)
HM
(c)
I/F (SMEMA)-L
(d)
I/F (SMEMA)-R
(e)
USB 存储设备插入口
(f)
LAN
(g)
S/IL
13
2
第 2 章 系统概要
2-4.
机器的构成
2-4-6. 主要开关的作用
主断路器
用于供给/切断装置电源。
紧急停止开关
本机的紧急停止开关位于本体正面
非常紧急时按下此开关，动力被切断，装置驱动部立即停止。
要解除时，将按钮向右旋转。
POWER ON 开关
接通电源。按下开关后本机启动。
POWER OFF 开关
切断电源。按下开关后本机结束，电源切断。
触屏式监视器
在正面的带触屏式监视器画面中进行本机的操作输入。
有关各操作的详情，请参阅下述内容。
USB 存储设备插入口（2 处）
2 处 USB 存储设备插入口都用于在 USB 设备和本机之间交换数据。 请勿连接非本公司指定的产
品。
