第 4 章 操作篇
4-12.
零件编辑

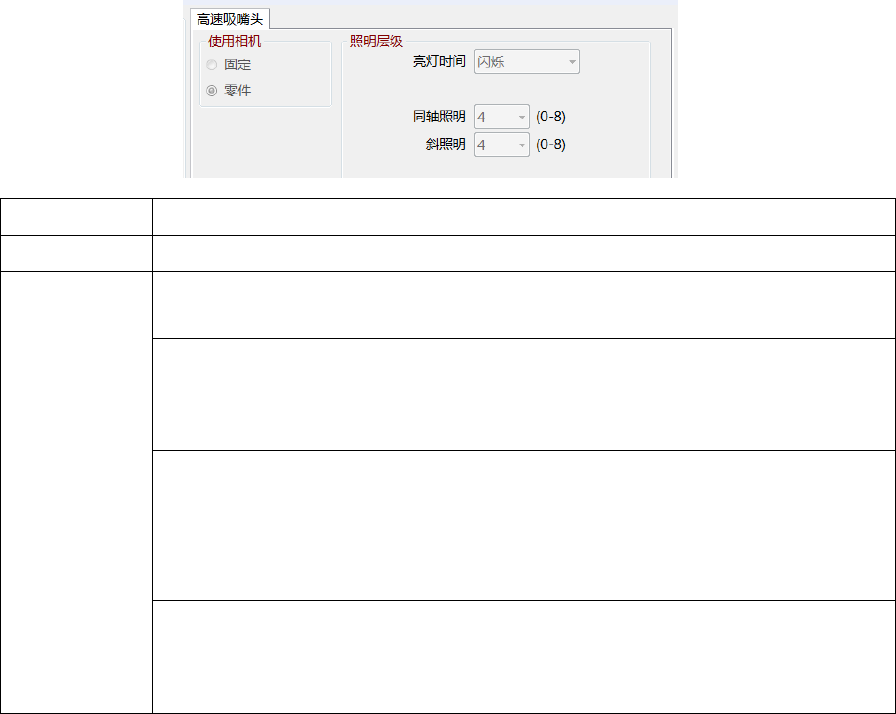

选中高速吸嘴头，Camera 时
可使用多个类型的吸嘴头时，在吸嘴头类型选项卡中选择要设定零件信息的对象吸嘴头类型。
灰色文字显示的吸嘴头无法选择。
名称
说明
使用相机 从零件/固定相机中选择。
照明层级 选择照明的亮度级别。
根据各机器类型的不同，零件的安装吸嘴头上装载的相机种类有所不同。
[使用的相机为零件相机时]
•
0 度照明：零件反射照明
•
45 度照明：45 度照明
[使用的相机为固定相机时]
•
上段照明：上段的照明
•
中段照明：中段的照明
•
下段照明：下段的照明
[用透射照明识别时]
•
透射照明：透射照明
•
设定范围：0～8
224
第 4 章 操作篇
4-12.
零件编辑
4
选中高速吸嘴头，Recognition 时
可使用多个类型的吸嘴头时，在吸嘴头类型选项卡中选择要设定零件信息的对象吸嘴头类型。
灰色文字显示的吸嘴头无法选择。
名称
说明
识别方法 显示表示识别方法的 ID 编号。
档案版本 显示文件版本。
资料库版本 显示资料库版本。
识别关联资讯档案 显示有无与识别相关的信息文件及文件名。
识别中心补正 X／识别中
心补正 Y
在 -999.999mm～999.999mm 的范围内显示作为零件识别中心位置的偏移
量值。
半读 读取部分图像信息时选中。整体读取时取消选中。
225
第 4 章 操作篇
4-12.
零件编辑

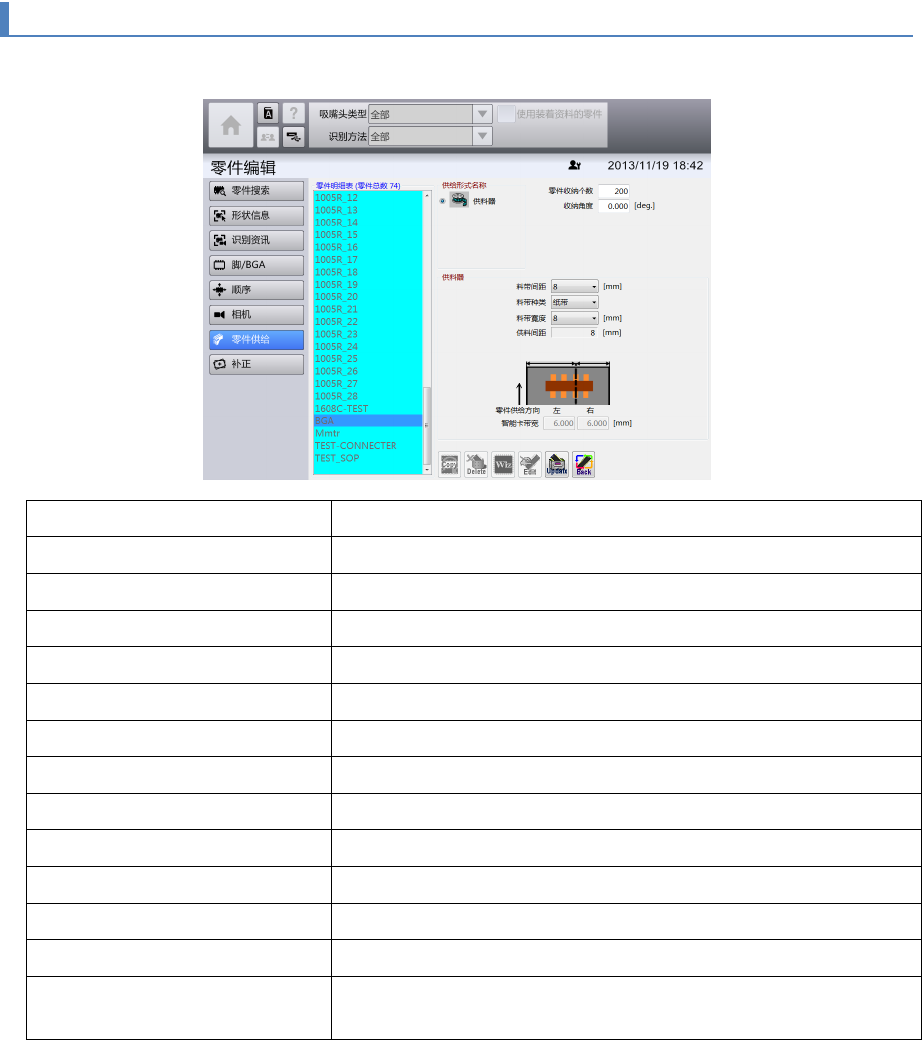

4-12-9. 零件供给信息的编辑
项目名称
说明
供给形态 ID 显示表示供给形态的 ID 编号。
容器 ID 显示表示容器的 ID 编号。
零件收纳个数 输入 1 个新零件供给装置中收纳的零件个数。
收纳角度 输入零件的存放角度。从上方看顺时针方向为正方向。
供给形式 从［盘式］，［散装］，［管装］，［带］中选择供给形态。
料带 ID 显示表示料带形态的 ID 编号。
料带间距 选择料带上的零件间隔。
带式供料器 ID 显示表示带式供料器形态的 ID 编号。
料带种类 从［纸带］，［塑胶带］中选择料带的材质。
料带宽度 选择料带的宽度。
供料间距 显示料带的传送间距。
料带剥离机能 显示有无料带剥离功能。
智能带式供料器带宽
显示以零件带式供料器定位销的中心线为基准时，带式供料器左
右的宽度。
