第 4 章 操作篇
4-6.
生产助理
4
固定相机和透射照明组合时
项目
说明
照明模式-亮灯方式
显示照明模式的亮灯方式。 变为［始终亮灯］或仅在用相机拍摄时
亮灯的［闪烁］中的任意一种。
照明模式-上层 1 照明层级 显示上段 1 照明的亮度。
照明模式-上层 2 照明层级 显示上段 2 照明的亮度。
照明模式-下层 1 照明层级 显示下段 1 照明的亮度。
照明模式-下层 2 照明层级 显示下段 2 照明的亮度。
不同照明类型的相机图像差异
•
透射照明：从零件背面照射。可将零件的阴影当做零件的图像信息。
•
反射照明：从零件表面照射。可将零件的实际图像当做零件的图像信息。
•
同轴照明：将照射零件的照明光轴和相机的光轴对齐，用半反射镜等观测表面的反射光。
•
斜光照明：从零件的倾斜方向照射照明。用于反射率较低的零件，或用于检测表面的凹凸。
•
如果是同轴照明可识别的零件，请选择同轴照明。特别是芯片零件等外形有凹凸的零件，同轴照
明的识别率和精度更高。

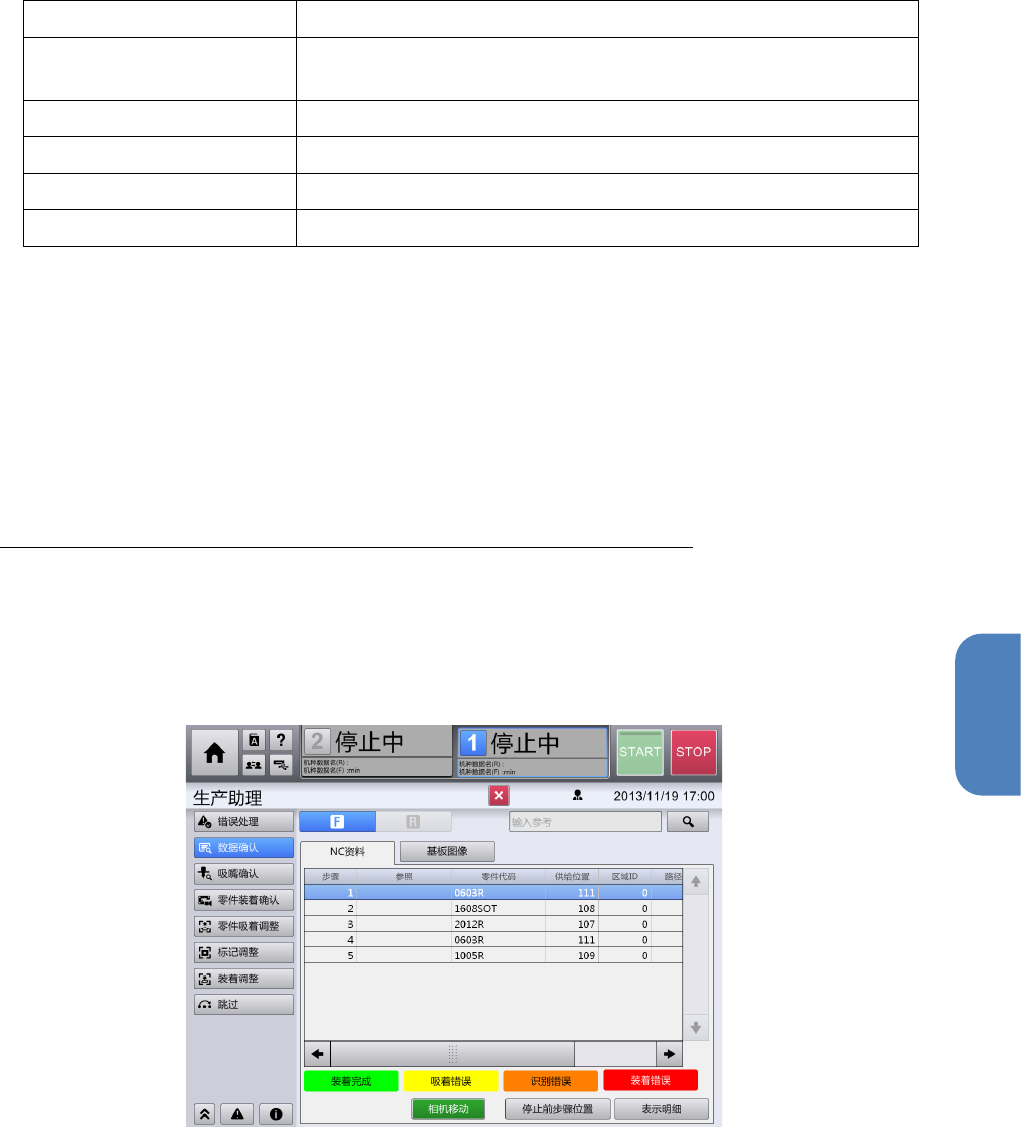

NC 数据／零件数据详情对话框的显示方法（已选择 NC 数据选项卡时）
1
触摸共用面板的装置按钮，选择装置。
2
触摸［NC 资料］选项卡
显示 NC 数据列表。
85
第 4 章 操作篇
4-6.
生产助理
3
触摸 F/R，选择轨道。
4
在 NC 数据列表中选择步骤。
5
触摸［表示明细］，在选中步骤的详情中显示数据。
显示［NC 资料/零件资料明细］对话框。
Tips
•
触摸［相机移动］，将相机移动到选中步骤的安装位置上，在［相机操作］对话框中
显示图像。要返回数据确认画面，请触摸对话框中的 。
•
触摸［停止前步骤位置］，选择停止前的步骤。开始生产前选择步骤编号 1
，结束生
产时选择最终步骤编号。
86
第 4 章 操作篇
4-6.
生产助理
4
基板示意图画面的操作
1
触摸共用面板的装置按钮，选择装置。
2
触摸［基板图像］。
显示基板示意图。
3
触摸 F/R，选择轨道。
4
触摸基板示意图监视器中显示的步骤之零件示意图。
基板示意图监视器画面中，选中零件的安装位置将高亮显示。
触摸基板示意图右侧的［未安装］，［装着完成］，［同一供应位置］，［同一吸嘴］并选择
后，可高亮显示各个条件中指定的零件。
5
触摸［表示明细］，在选中步骤的详情中显示数据。
显示［NC 资料/零件资料明细］对话框。
Tips
•
触摸［相机移动］，将相机移动到选中步骤的安装位置上，在［相机操作］对话框中
显示图像。要返回数据确认画面，请触摸对话框中的 。
•
触摸［停止前步骤位置］，选择停止前的步骤。开始生产前选择步骤编号 1
，结束生
产时选择最终步骤编号。
