JUKI-RX-7使用说明书.pdf - 第89页
第 4 章 操作篇 4- 2. 操作画面构成 4 系统版本与选件的确认 触摸 ，显 示如下对话框。 (a) 显示系统中使用 的应用程序名 称和版本。 (b) 显示本机中设定 的付费选项是 有效还是无效。有效 的选项中，在 有效栏中带有 标记。 a b 15
第 4 章 操作篇
4-2.
操作画面构成
3
触摸画面左下方的 。
4
触摸显示在各按钮右侧的 。
要从快捷键按钮中删除功能时，触摸按钮右侧的 。
5
触摸 关闭自定义栏。
4-2-6. 功能画面的构成
下面说明触摸首页主菜单中的各主菜单时显示的功能画面。
记号
名称
说明
参考章节
(a) 子菜单栏 位于主菜单下一级的菜单项目，可注册到自定义栏。 ―
(b) 选项卡 如果有多个功能画面，使用该按钮切换画面。 ―
(c)
警报显示（
）
显示［警报确认］对话框。 4-7-1.
(d)
版本信息（
）
显示软件版本及选件信息的对话框。 4-2-6.
a
b
c d
14
第 4 章 操作篇
4-2.
操作画面构成
4
系统版本与选件的确认
触摸 ，显示如下对话框。
(a)
显示系统中使用的应用程序名称和版本。
(b)
显示本机中设定的付费选项是有效还是无效。有效的选项中，在有效栏中带有
标记。
a
b
15
第 4 章 操作篇
4-2.
操作画面构成

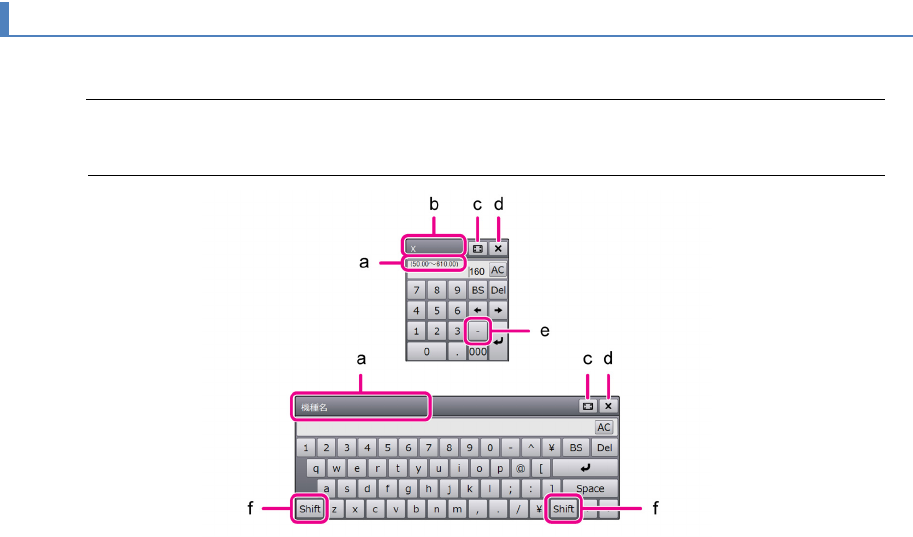

4-2-7. 软数字键盘和软键盘的使用方法
本机未附带数字键盘和键盘。如要输入数值和文字，均通过画面上显示的软数字键盘和软键盘进行。
Tips
•
触摸要输入文本的输入框，自动显示软数字键盘和软键盘。
(a)
显示所选文本框的项目名称。
(b)
显示所选项目的可输入值（最小值与最大值）。
(c)
触摸此按钮，软数字键盘或软键盘以右下角为起点，顺时针方向沿着画面四角移动。
(d)
从画面中消除数字键盘和键盘。此时，文本区域中输入的数值和文字信息也被放弃。如果输入
过程中误将数字键和键盘消除，再次触摸画面上的文本框，可再次显示。
(e)
文本框中输入值的符号反转。
(f)
输入大写字母等需要使用 Shift 键时，先触摸“Shift”按钮，然后再触摸字母键。
16
