第 4 章 操作篇 4- 13. 零件生成向导 编辑按钮 对象 按钮 说明 零件图 像 显示用于补正零 件图像倾斜的 编辑标记。 触摸黄色标记设 定倾斜。 外形尺 寸 显示用于设定外 形尺寸中的零 件中心的编辑标记。 触摸蓝色标记设 定零件中心位 置。 机体 显示用于移动机 体中心位置的 编辑标记。 触摸蓝色标记设 定机体中心位 置。 显示用于设定机 体各边长的编 辑标记。 触摸白色标记设 定边长。 显示用于设定机 体各边或顶点 圆…
第 4 章 操作篇
4-13.
零件生成向导
4
选择引脚设定选项卡
名称
说明
脚号码 选择要更改参数的引脚参数编号。
工具箱的详情
新建按钮
对象
按钮
说明
机体
新建形状为矩形的机体信息。
新建形状为圆形的机体信息。
新建只有起点的机体信息。
引脚
新建上下左右 4 个方向上的引脚。
新建上下 2 个方向的引脚。
新建左右 2 个方向的引脚。
237
第 4 章 操作篇
4-13.
零件生成向导
编辑按钮
对象
按钮
说明

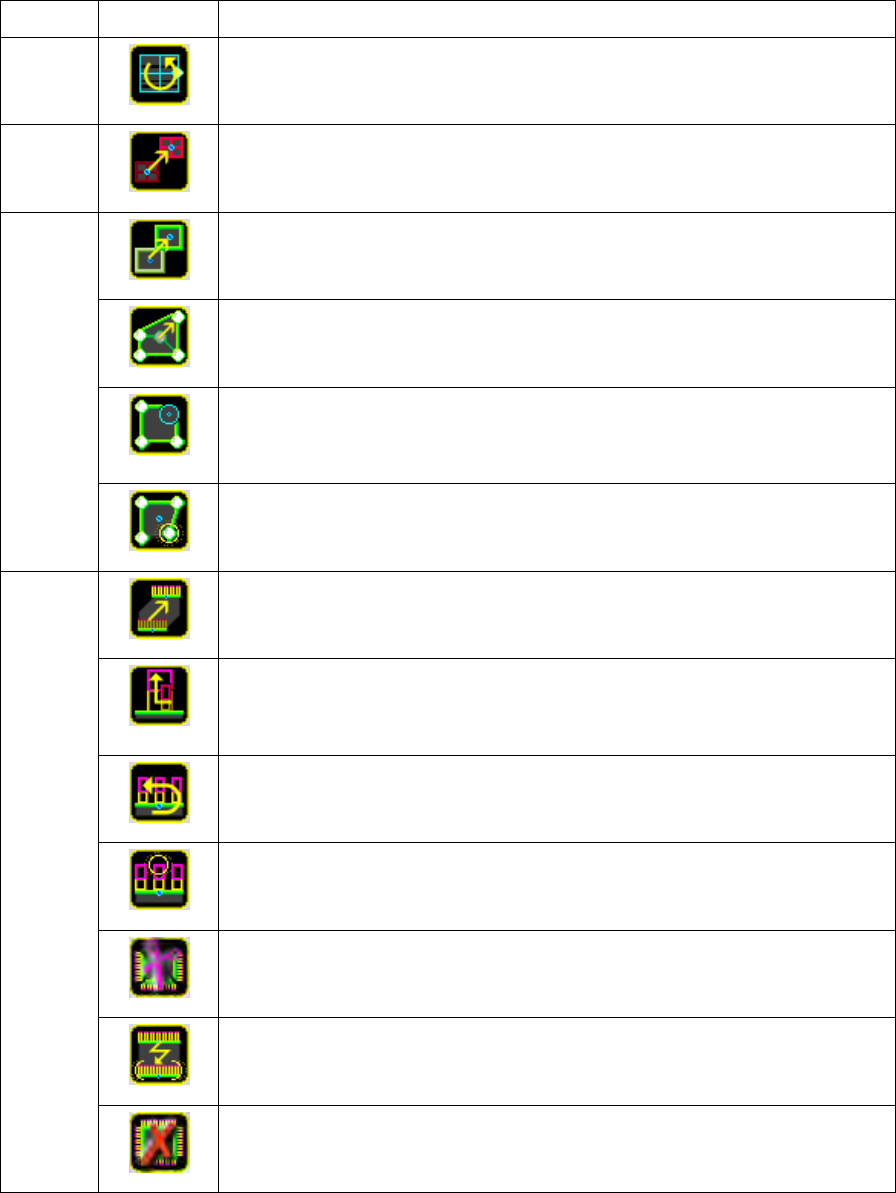

零件图
像
显示用于补正零件图像倾斜的编辑标记。
触摸黄色标记设定倾斜。
外形尺
寸
显示用于设定外形尺寸中的零件中心的编辑标记。
触摸蓝色标记设定零件中心位置。
机体
显示用于移动机体中心位置的编辑标记。
触摸蓝色标记设定机体中心位置。
显示用于设定机体各边长的编辑标记。
触摸白色标记设定边长。
显示用于设定机体各边或顶点圆角的编辑标记。
白色标记：创建圆角
淡蓝色标记：调整圆角大小
显示用于向机体追加顶点的编辑标记。
白色标记：追加顶点
引脚
显示用于移动引脚基准位置的编辑标记。
触摸蓝色标记设定引脚基准位置。
显示用于设定引脚长度/宽度/间距的编辑标记。
白色标记：更改引脚长度，引脚间距
橙色标记：更改引脚宽度，接地面长度
显示用于调整引脚角度的编辑标记。
触摸黄色标记调整角度。
显示用于向引脚组追加引脚的编辑标记。
蓝色标记：追加引脚
分割引脚组。
复制引脚组。
删除所有引脚信息。
238
第 4 章 操作篇
4-13.
零件生成向导
4
对象
按钮
说明

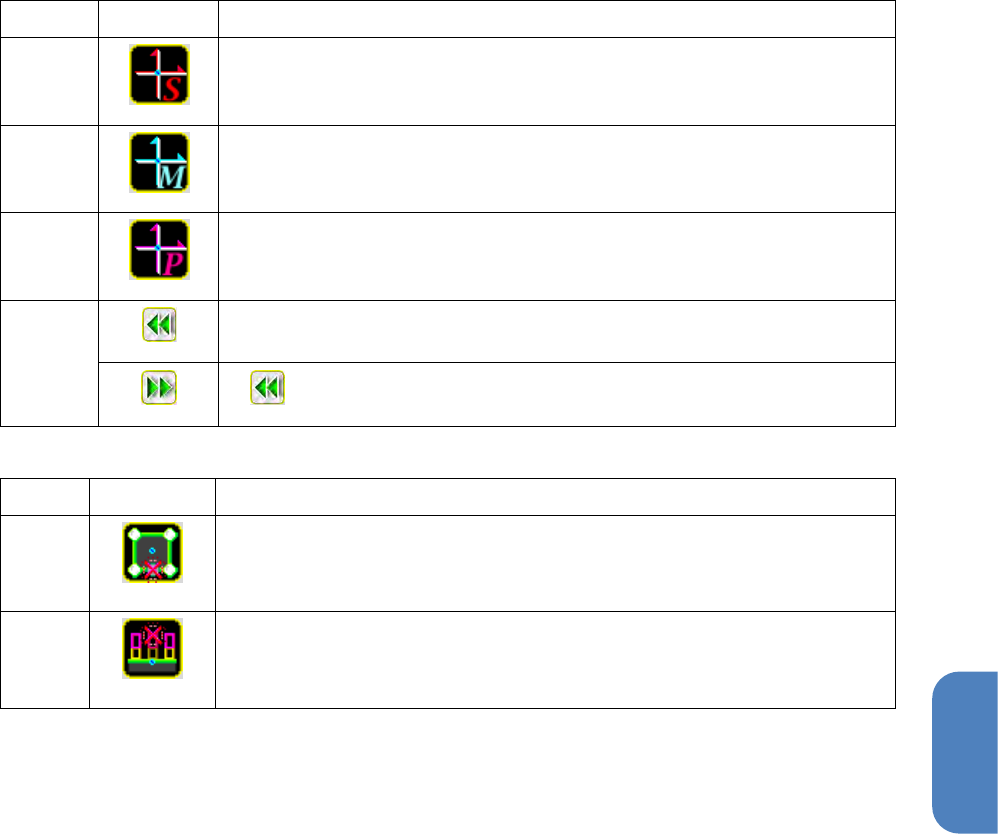

零件存
放中心
显示用于调整零件存放中心的十字标记。
触摸后移动十字标记进行设定。
零件安
装位置
显示用于调整零件安装位置的十字标记。
触摸后移动十字标记进行设定。
零件吸
附位置
显示用于调整零件吸附位置的十字标记。
触摸后移动十字标记进行设定。
全部
将识别数据编辑恢复为上一个状态。
用 重新执行返回前一状态的操作。
删除按钮
对象
按钮
说明
机体
显示用于删除机体的边或顶点的删除标记。
白色标记：删除顶点，边
蓝色标记：删除机体
引脚
显示用于设定引脚的缺损或删除的删除标记。
白色标记：删除引脚
蓝色标记：删除引脚组
239
