第 4 章 操作篇
4-14.
数据创建步骤
4
21
触摸［下一页］。
显示吸附，废弃画面。
22
触摸［零件废弃］的［放弃执行］。
为了从吸嘴上取下识别到的零件，进行废弃动作。
Tips
•
本操作无法跳过。
23
触摸［下一页］。
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
24
触摸［注册］，注册零件。
结束零件生成向导，返回［数据编辑］－［零件共用］画面，零件注册完成。
267
第 4 章 操作篇
4-14.
数据创建步骤
4-14-5. 创建异形零件的数据
异形零件（有引脚）时
1
输入［零件代码］。
输入任意的零件名称，零件别称及注释。
2
从［形状种类］的下拉列表中选择［异形零件］［(有脚)］。
3
输入零件长度。
触摸［零件边长 1 (mm)］和［零件边长 2 (mm)］的文本框后输入。
输入任意的［形状名称］，［容许率］。
4
从下拉列表中分别选择［使用相机］和［照明］。
5
触摸［下一页］。

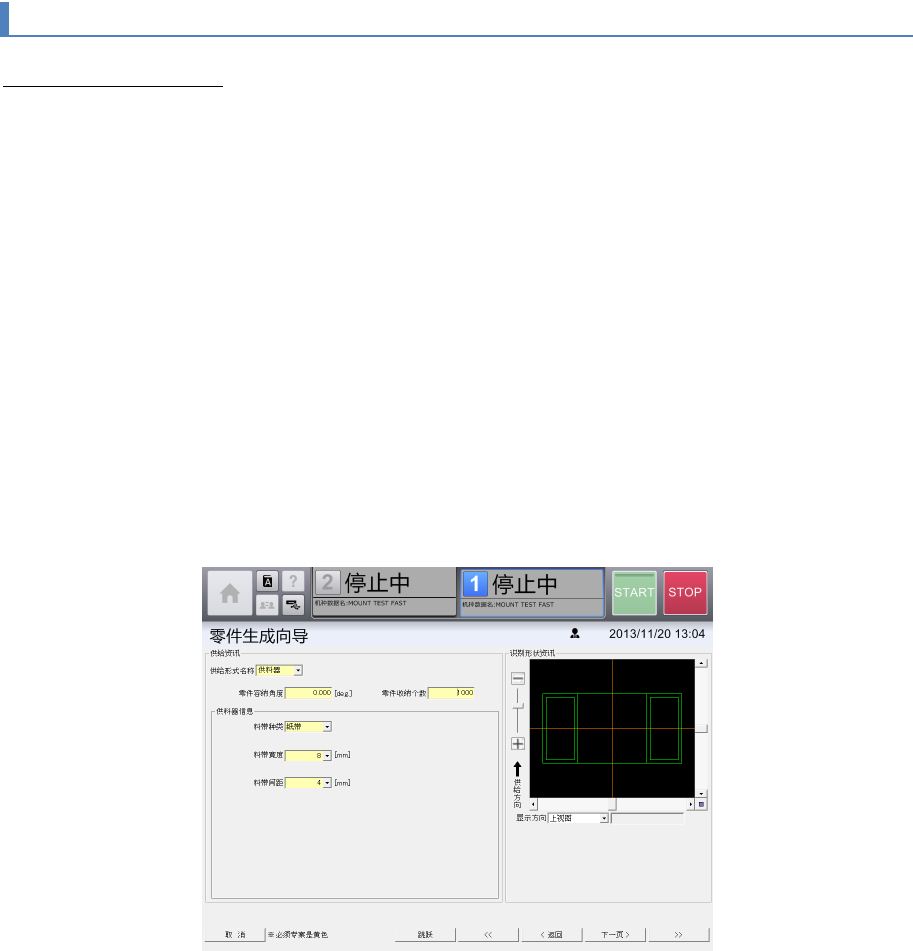

显示供给信息画面。
6
从下拉列表中分别选择［供给形式］，［零件容纳角度］，［零件收纳个数］。
7
从下拉列表中分别选择［带式供料器信息］的［料带种类］，［料带宽度］，［料带
间距］。
268
第 4 章 操作篇
4-14.
数据创建步骤
4
8
触摸［下一页］。
显示吸附，废弃画面。
9
触摸［零件吸着］。
10
从下拉列表中选择［吸着方法］。
自动吸附时选择使用供给位置编号。
11
选择吸附的［吸嘴索引］，［全体超驰比率］， 选择［吸嘴 ID］。
12
触摸［执行吸附］。
吸嘴头将移动到手动吸附位置，请用吸嘴吸附零件。
从供给部自动吸附零件时，请在吸附前安装使用的吸嘴，向供给部供给零件。
269
