2-5-4. 定位标（基板识别标记）

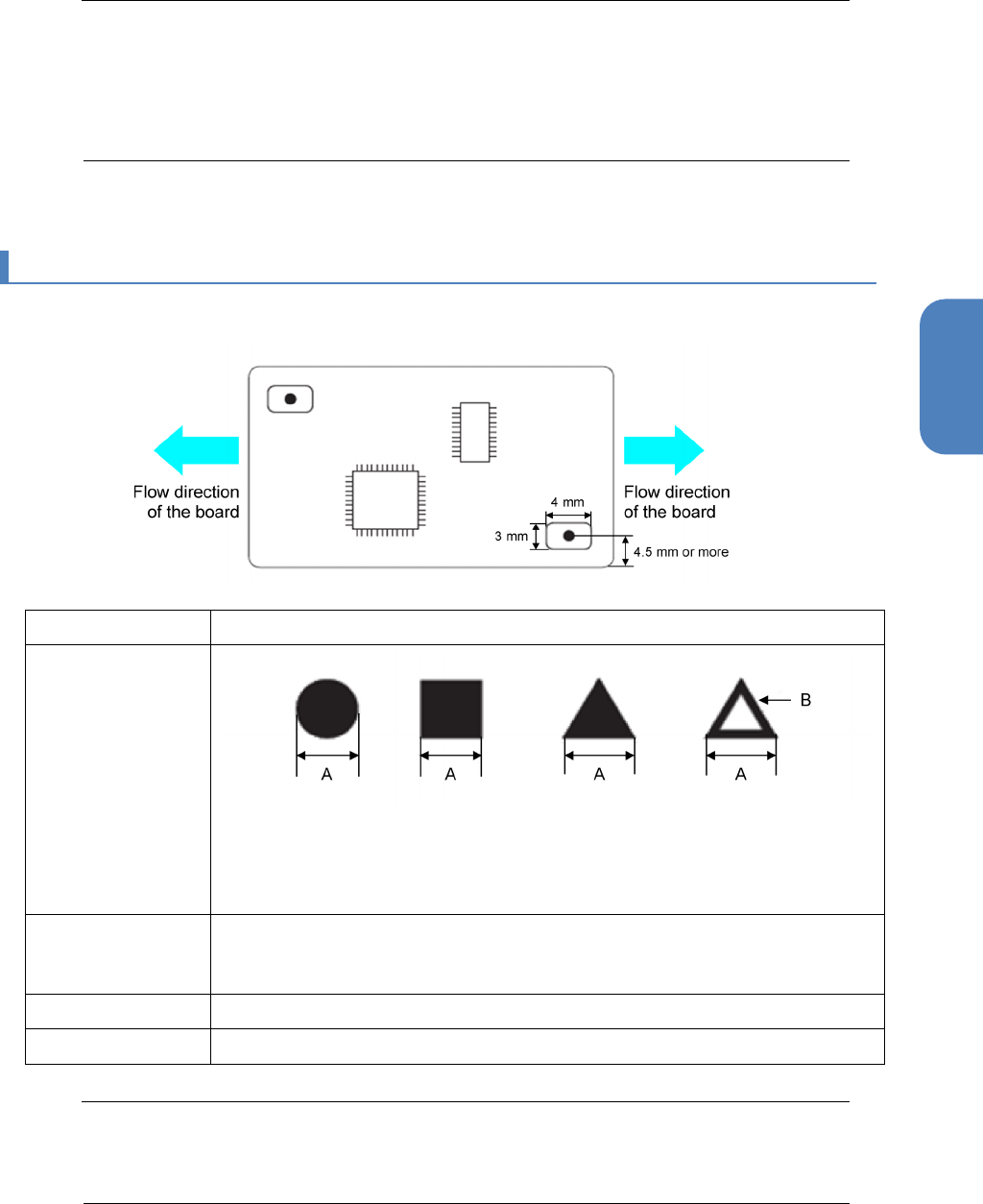

定位标是使用基板识别摄像机识别基板位置和姿态时的目标标记。 定位标可在以下条件下识别。
项目
条件
标记形状
A：0.4mm 以上，及 2.0mm 以下
B：宽度 0.2mm 以上
标记的大小有限制
定位标处理
•
铜箔（可能因氧化，腐蚀状态而无法识别。））
•
锡膏层（可能因锡膏形状，表面状态而无法识别。））
抗蚀剂掩模剥落 3mm×4mm 长方形（以定位标为中心的范围）
定位标识别 反射照明 / 灰度识别
注意
•
还可识别上述以外的标记形状，
但外径宽度尺寸有所不同，请咨询您购买时的销售公
司或本公司服务窗口。
21
2
第 2 章 系统概要
2-5.
印刷基板设计基准
Tips
•
也可将定位标放入衬底基板上。
22
第 2 章 系统概要
2-6.
元件供给装置的规格
2-6. 元件供给装置的规格
本机中可使用以下智能带式送料器。
种类
机型名称
料带种类
传送间距
卷轴直径
占有插槽数
8mm 带式送料器
（0402）
EF02HSR 纸
2mm φ180～380mm 1
8mm 带式送料器
0603 以上
EF08HSR
EF08HDR
纸，
塑胶带
2mm/4mm φ180～380mm 1
12mm 带式送料器 EF12FSR 塑胶带 4mm/8mm/12mm φ180～380mm 1
•
传送间距将根据本机的元件数据自动选择。
•
智能带式送料器的占有插槽数与相邻带式送料器的型号无关，只与带式送料器本身的宽度有关。
•
塑胶带槽深度为：使用 EF08HSR 时最大 3.5mm，使用 EF12FSR 时，最大 17mm。
注意
•
手动供给时，传送间距可通过操作开关进行变更。
•
自动生产时的传送间距将根据元件数据自动选择，请注意传送间距的输入不要有错
误。
23
