第 4 章 操作篇
4-6.
生产助理
安装确认对话框的操作（普通模式）
在［自动生产］ - ［生产状况］画面中，触摸停止模式的［循环］，停止本机的自动运转。
1
触摸共用面板的 后，按［生产助理］ - ［零件装着确认］的顺序触摸。
显示零件安装确认画面。
2
触摸共用面板的装置按钮，选择对象装置。
3
在零件安装确认画面中选择对象通道位置。
4
触摸［装着确认开始］。
显示［装着确认］对话框。
5
触摸［待机时间］文本框，输入待机时间。
6
触摸［连续］，确认是否已安装零件。
将连续显示基板上各步骤的安装位置，请目视确认。
可触摸共用面板的［STOP］中断。
7
输入未安装零件的步骤编号。
触摸文本框直接输入，或触摸 / 选择步骤的编号。
8
触摸［装着范围确认］。
对象步骤的安装范围将显示于基板相机的图像区域中。为防止重复安装零件，请确认是否有零
件。
9
触摸［安装指定元件※］的［装着］。
零件已安装完成时，触摸［下一页］。
10
触摸［装着范围确认］。
确认零件是否已安装。
11
触摸［关闭］。
关闭［装着确认］对话框，显示零件安装确认画面。
12
触摸共用面板的 后，按［自动生产］ - ［生产状况］的顺序触摸。
将显示生产状况画面。
102
第 4 章 操作篇
4-6.
生产助理
4
13
触摸停止模式的［继续］。
14
触摸共用面板的［开始］。
开始自动生产。
安装确认对话框的操作（附着检测错误处理模式）
自动生产过程中发生附着错误时，触摸警报对话框的快捷按钮，显示安装确认对话框（附着检测错误处
理模式）。
注意
•
开始操作前，请确认自动运转已停止。
1
触摸［装着范围确认］。
发生错误的步骤的安装范围将显示于基板相机的图像区域中。
2
确认安装位置上是否已安装零件。
如果零件尚未安装，则进入步骤 3。
如果零件已安装，则触摸［继续］，可跳过安装继续生产。
3
触摸［安装修复］的［装着］。
零件已安装。
4
触摸［装着范围确认］。
确认零件已安装。
5
触摸［安装修复］的［继续］。
在发生附着错误的状态下继续自动生产。
103
第 4 章 操作篇
4-6.
生产助理
4-6-6. 零件吸附调整

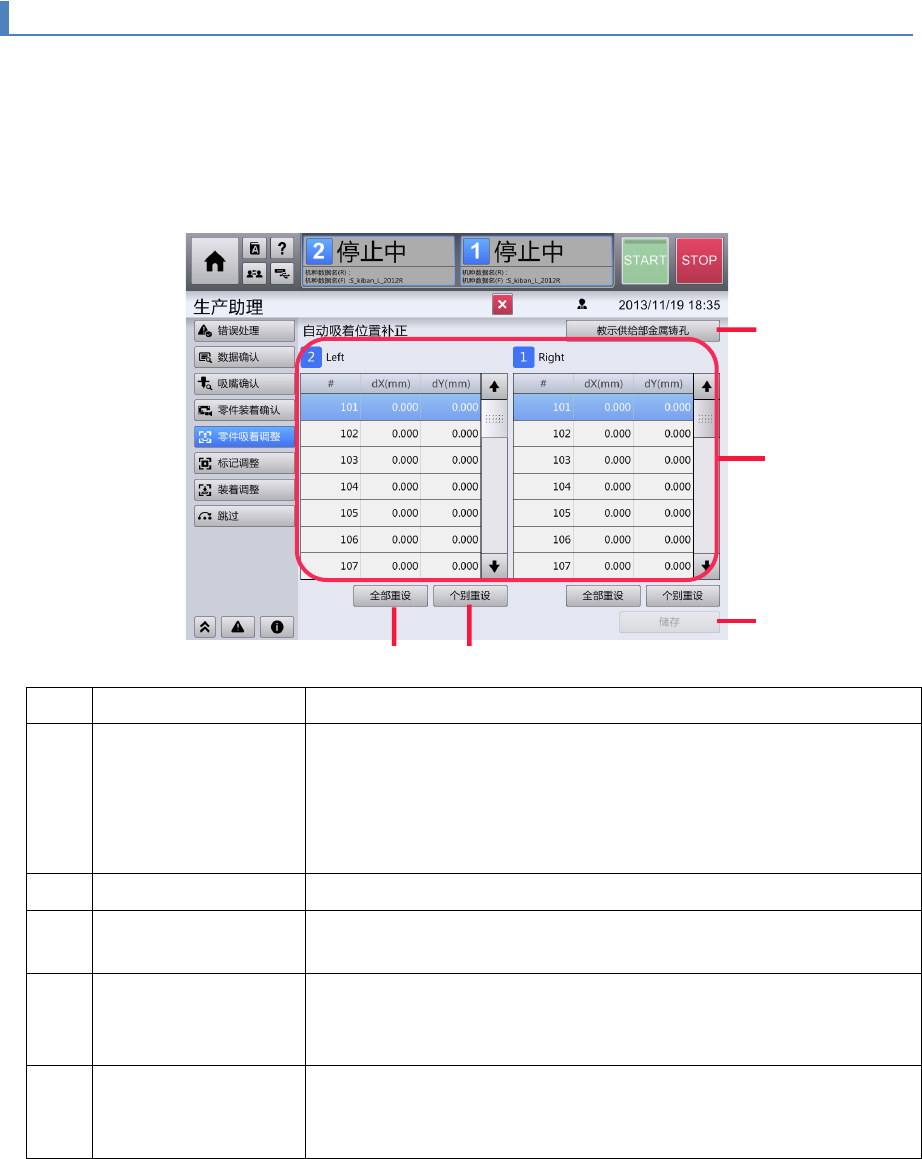

触摸生产助理菜单中的［零件吸着调整］，显示零件吸附调整画面。
在吸附调整画面中，可根据自动生产中吸附零件的确认结果，确认自动吸附位置补正的补正值，该补正
值可自动补正零件的吸附中心位置。
此外，根据机种切换等需要，可以供给部为单位重置自动吸附位置补正的补正值，或打开供给部金属铸
孔示教画面，以供给部为单位进行吸附位置的示教。
记号
名称
说明
(a) 校正值一览 列表显示各装置中各带式供料器供给部的自动吸附位置补正值。
•
#：显示供给位置编号
•
dX (mm)：显示 X 方向的自动吸附位置补正值
•
dY (mm)：显示 Y 方向的自动吸附位置补正值
(b) 全部重设 将两个装置的补正值列表中的补正值全部重置为 0.000。
(c) 个别重设
将不同装置的补正值列表中选择的供给位置编号之补正值重置为
0.000。
(d) 储存 更新左右装置自动吸附位置补正的值。
在重置的供给位置上，将从下一个生产开始时所示教的吸附中心位
置吸附零件。
(e) 教示供给部金属铸孔 显示供给部金属铸孔示教对话框。
可对吸附中心位置进行示教，该位置为自动吸附位置补正前的带式
供料器基准。
1
确认供给位置补正值中是否设定了较大的值。
如果设定了较大的值，可能无法正确示教吸附中心位置，导致未吸附错误，立式吸附错误。
a
e
b
c
d
