第 4 章 操作篇
4-8.
记录
4-8-1. 生产中的机种之生产管理信息
［生产管理信息］画面可在［记录］中按［生产管理信息］ - ［生产中］的顺序触摸后显示。
通过［生产中］和［寻找］两个选项卡，切换显示当前和过去机种的生产管理信息。
关于触摸［寻找］后显示的画面详情，请参阅“4-8-2. 以前的机种生产管理信息”。
选中［生产中］-［机器全体］时
选中［生产中］-［按照机种资料］时
记号
名称
说明
(a) 显示单位
•
机器全体：显示以单元或装置为单位统计的生产管理
信息。
•
按照机种资料：以轨道为单位，或按各生产机种数据
显示修改过的生产管理信息。
a
e
f
c
b
a
d
b
f
e
118
第 4 章 操作篇
4-8.
记录
4
记号
名称
说明
(b) 生产管理信息图表 显示生产管理信息的迁移图表。
显示吸附率，安装率，次品率，运行率，完成基板数，完
成区块数，在不同节拍时间的变化，触摸各项目，可切换
图表的种类。
(c)
生产管理信息（生产中 - 机
器全体）
显示以单元或装置为单位统计的生产管理信息。
(d)
生产管理信息（生产中 - 按
照机种资料）
以轨道为单位，或按各生产机种数据显示统计的多个机种
的生产管理信息。
•
轨道信息：通过 F/R 显示是前后哪个轨道。
•
工作时间 (sec)：显示节拍时间（通过 1 个装置安
装 1 块基板所需的平均时间）。
•
吸附率 (%)：显示装置整体（各单元）的零件吸附
率。
•
装着率 (%)：显示装置整体（各单元）的零件安装
率。
•
次品率 (%)：显示装置整体（各单元）的次品率。
(e) 分批储存 （生产中） 重置所有当前的生产管理信息，重新开始统计。
重置前的生产管理信息将作为记录信息保存，可通过［寻
找］选项卡搜索。
(f) 表示明细 显示统计的所有生产管理信息。
生产管理信息图表
显示生产管理信息（装置整体），或与生产管理信息（各机种数据）中选中项目相关的时间推移图表及
统计图表。
吸取率
119
第 4 章 操作篇
4-8.
记录
生产管理信息显示对话框
触摸［生产管理信息］画面中的［表示明细］，显示各项目的生产管理信息显示对话框，可确认统计的
所有生产管理信息。
统计单位有［机器全体］，［按照机种资料］，［供给部］，［吸嘴头］，［吸嘴］，触摸画面上方的
选项卡可切换显示。
各画面上均会显示以下按钮。
•
列印：打印输出管理信息。
•
全部储存：显示保存对话框，保存生产管理信息。
有关详情，请参阅下述的“保存对话框”。

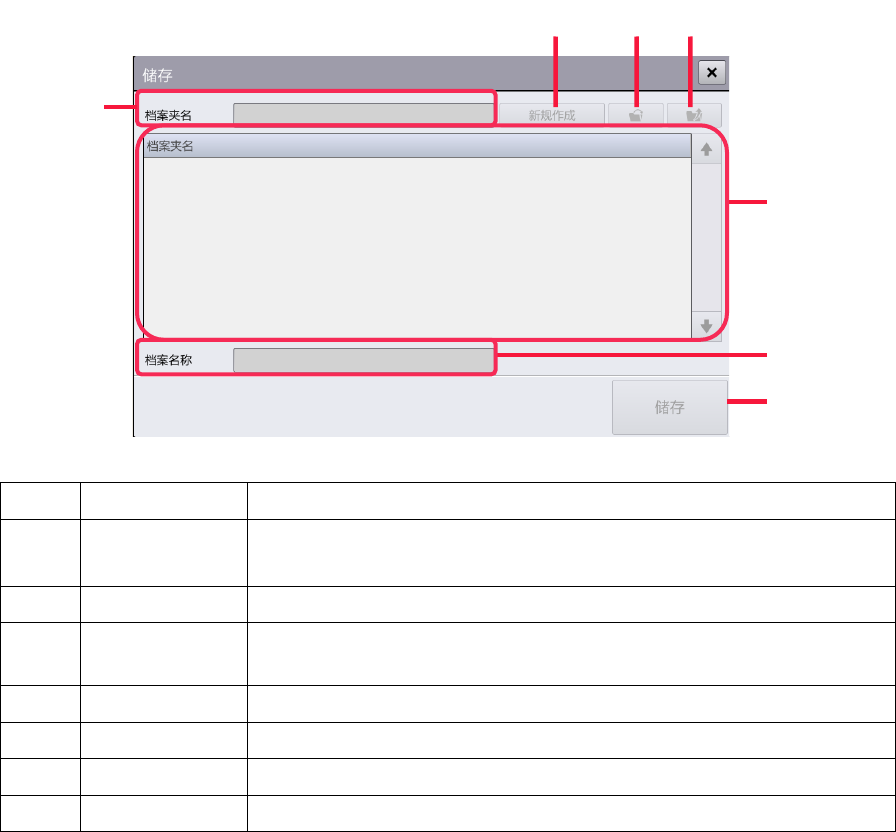

保存对话框
触摸生产管理信息显示对话框中的［全部储存］后，将显示保存对话框。
在生产管理信息中输入任意名称，指定要保存的文件夹后触摸［储存］。创建新的文件夹时，触摸［新
规作成］后输入文件夹名称。
记号
名称
说明
(a) 档案夹名 选择文件夹名称列表中显示的文件夹后，将显示路径。
输入文件夹名称。
(b) 新规作成 用［档案夹名］中输入的名称，创建新的文件夹。
(c) 打开按钮
打开文件夹名称列表中选择的文件夹，在文件夹名称列表中显示保存的
数据。
(d) 上级按钮 移动到上 1 级文件夹，并在文件夹名称列表中显示保存的数据。
(e) 文件夹名称列表 显示文件夹名称列表，选择要保存生产管理信息的对象文件夹。
(f) 档案名称 输入要保存生产管理信息的文件夹名称。
(g) 储存 按指定的文件名将生产管理信息保存到指定的文件夹中。
a
d
b
c
e
f
g
