第 4 章 操作篇 4- 5. 计划 4 零件供给部列表 显示 说明 # 显示供给位置编 号。 零件代码 显示生产时所用 零件的零件代 码。 类别 显示所用带式供料器的 种类。 • 8 ： 8mm • 12 ： 12mm ALT 关于替代源的供 给位置，显示 替代源的供给位置编 号。 库存 零件 显示每个供给部的零件剩余数 。 CHK 触摸 ［零件核对］后显示零件 核对对话框， 以 OK/NG 显示通过该对话框进行的 带式供料器核对…
第 4 章 操作篇
4-5.
计划
记号
名称
说明
(e) 手动操交付开始
（装置内作业开始）
作业员将手伸入装置内作业时触摸。
降下左右台车，解除正面盖子的锁定。
一边用手递送基板，一边调整搬送输送带的宽度时使用。
(f) 手动操交付完成
（装置内作业完成）
在完成装置内的作业时触摸，左右台车将上升，待正面盖子锁定
后，确认基板的有无。
(g)
自动宽度调整（所有
通道）
自动向基准轨道的基准位置移动，根据机种数据中输入的基板宽
度，自动调整轨道宽度。
Tips
•
基准轨道以黄色显示。
•
工作台上存在基板时，以白色图形表示。
•
各传感器为 ON 的状态下，将显示为红色（
）。
4-5-3. 供给部的计划

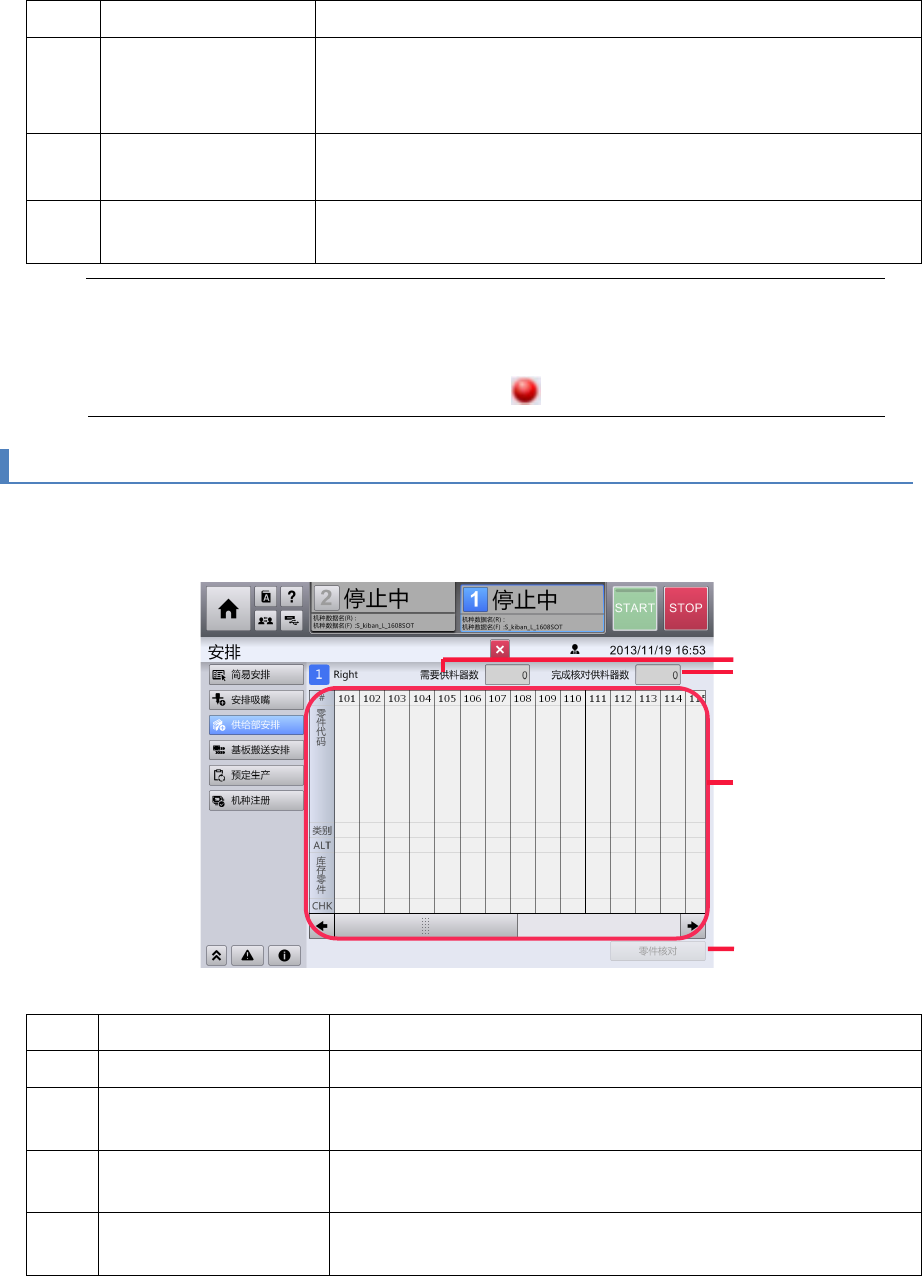

触摸［安排］画面子菜单面板中的［供给部安排］，显示［供给部安排］画面。
记号
名称
说明
(a) 需要供料器数 显示生产当前机种所需的带式供料器数量。
(b) 完成核对供料器数
显示生产当前机种所需的带式供料器中，已经完成核对的带式供
料器数量。
(c) 供给部列表
列表显示与共用面板中选择的装置带式供料器供给部相关的信
息。
(d) 零件核对
触摸后，将显示［零件核对］对话框，核对每个供给部的零件或
设定零件剩余数。
a
d
b
c
68
第 4 章 操作篇
4-5.
计划
4

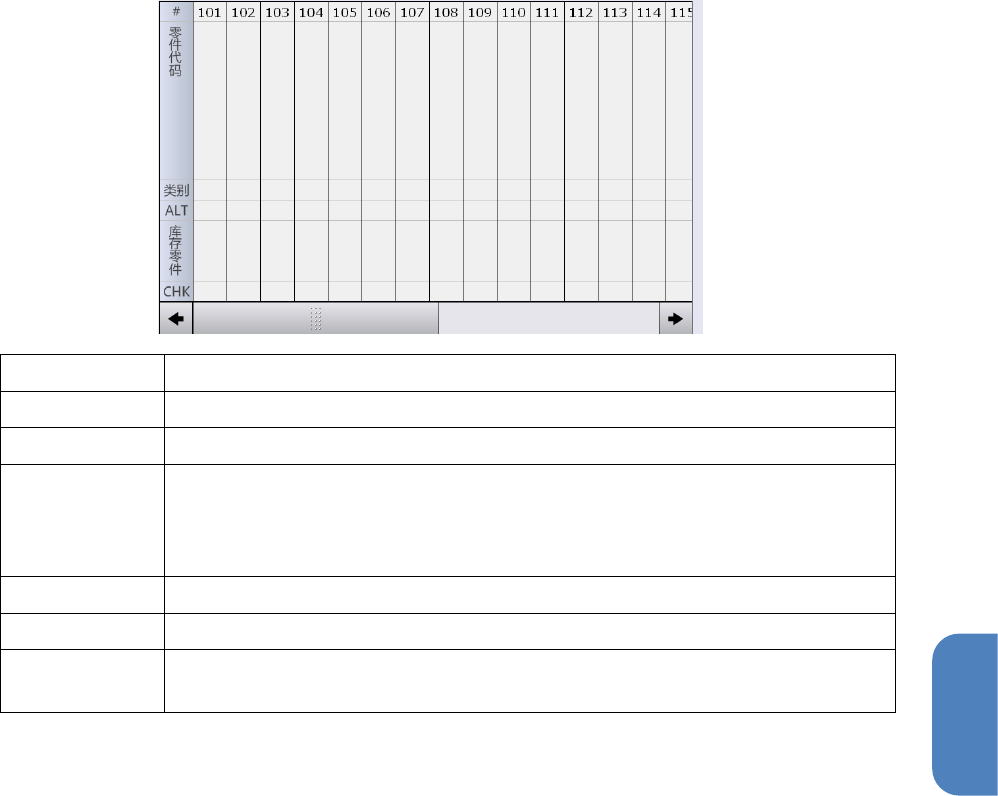

零件供给部列表
显示
说明
# 显示供给位置编号。
零件代码 显示生产时所用零件的零件代码。
类别 显示所用带式供料器的种类。
•
8：8mm
•
12：12mm
ALT 关于替代源的供给位置，显示替代源的供给位置编号。
库存零件 显示每个供给部的零件剩余数。
CHK
触摸［零件核对］后显示零件核对对话框，以 OK/NG 显示通过该对话框进行的
带式供料器核对结果。
69
第 4 章 操作篇
4-5.
计划
零件核对对话框（有条形码时）

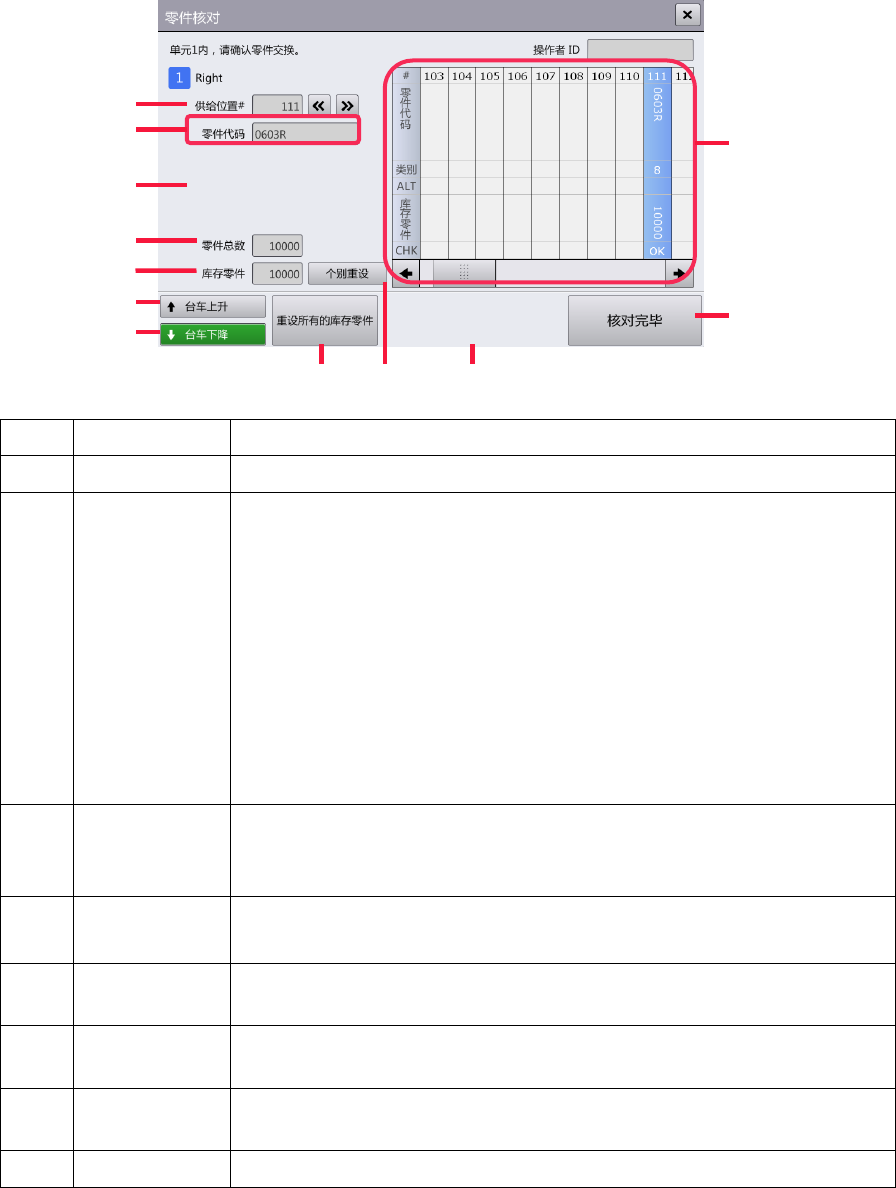

完成零件带式供料器的设置，触摸［零件核对］后，将显示［零件核对］对话框。
记号
名称
说明
(a) 供给位置# 选择要进行零件核对的供给位置。
(b) 供给部列表 列表显示机种切换后的机种数据中使用的供给部零件。
•
#：显示供给位置编号。
•
零件代码：显示生产时所用零件的零件代码。
•
ALT：关于有替代设定的供给位置，显示替代源的供给位置编号。
•
零件剩余数：显示每个供给部的零件剩余数。
•
CHK：显示各供给部的零件核对结果。以 OK/NG 显示机种数据的零
件代码和条形码读码器读取到的零件代码之间的核对结果。
选择列表后，将在［供给位置#］中显示选择的供给位置编号，并作为零
件核对的对象选择。
(c) 零件代码
在上段显示零件核对对象供给位置上的机种数据中的零件代码，在下段显
示条形码读码器读取到的零件代码。
不通过条形码核对零件时，不显示第 2 段。
(d) 序列号
（随机代码）
显示条形码读码器读取到的序列码（随机代码）。
不通过条形码核对零件时不显示。
(e) 零件总数
显示［供给位置#］或［零件代码］中选择的各供给部零件数据所定义的
零件存放个数。
(f) 库存零件
显示［供给位置#］或［零件代码］中选择的各供给部零件数据所定义的
零件剩余数。
(g) 个别重设
重置［供给位置#］或［零件代码］中选择的各供给部零件数据所定义的
零件剩余数。
(h) 台车上升 上升对象装置的台车。
c
b
b
d
e
g
f
j
a
i
l
h
k
