第 4 章 操作篇 4- 11. 数据编辑 Tips • △的识别坐标位 置不是标记中 心坐标，而是从垂直 平分线从下往 上 1/3 的部分。 196
第 4 章 操作篇
4-11.
数据编辑
4

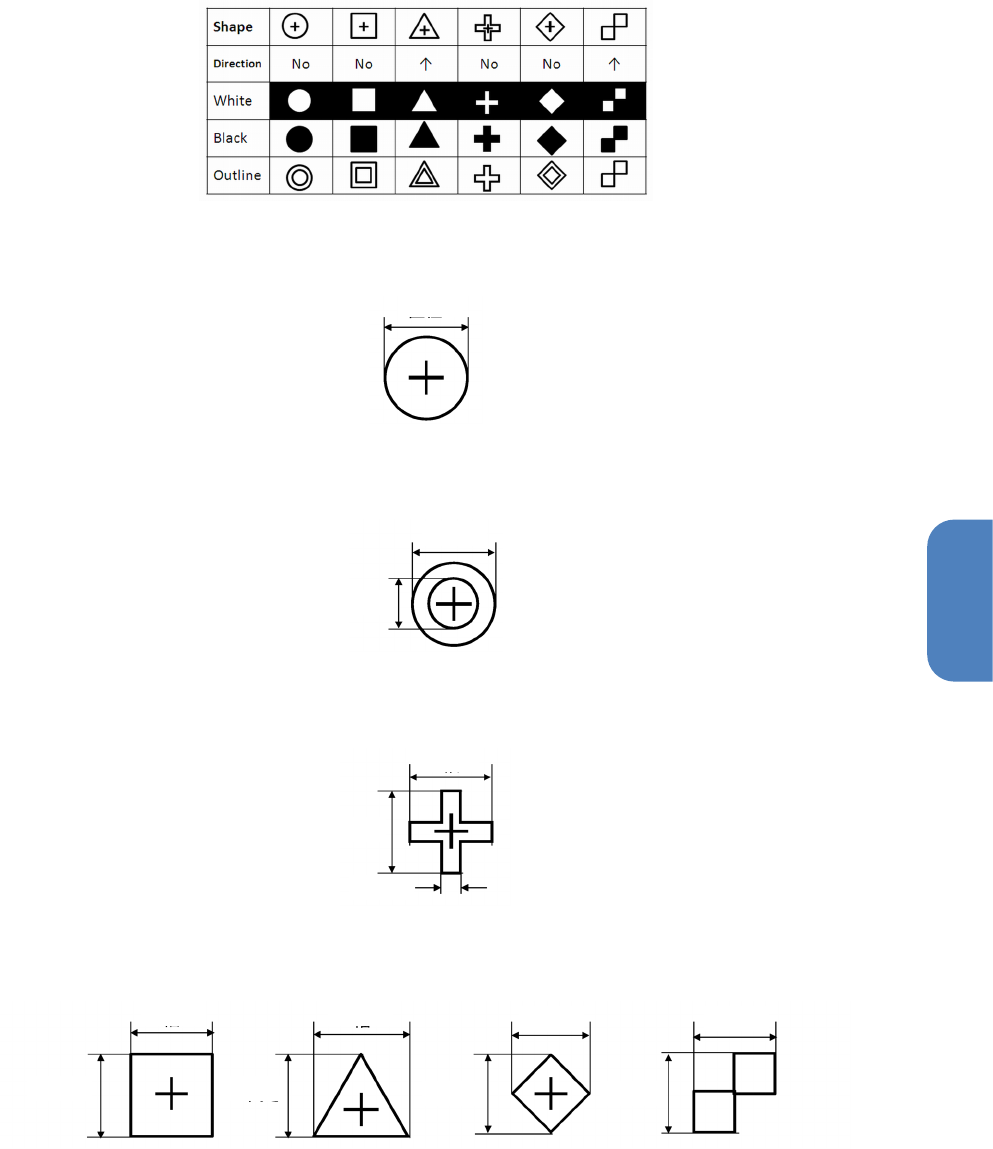

标记形状
定位标有以下种类。
选择了有方向性的形状时，从列表中选择标记的方向。
根据标记形状的不同，尺寸的输入项目有所不同。
形状中选择为圆形（白，黑）时
输入圆的直径。
形状中选择为圆形（双重）时
输入外侧和内侧圆的直径。
形状中选择为十字形时
输入宽度，高度，厚度。
形状中选择为圆形，十字形以外时
输入宽度和高度。
直径
外侧
内侧
宽度
高度
厚度
宽度
宽度 宽度
宽度
高度 高度
高度
高度
195
第 4 章 操作篇
4-11.
数据编辑
Tips
•
△的识别坐标位置不是标记中心坐标，而是从垂直平分线从下往上 1/3 的部分。
196
第 4 章 操作篇
4-11.
数据编辑
4
4-11-6. 不良标记编辑

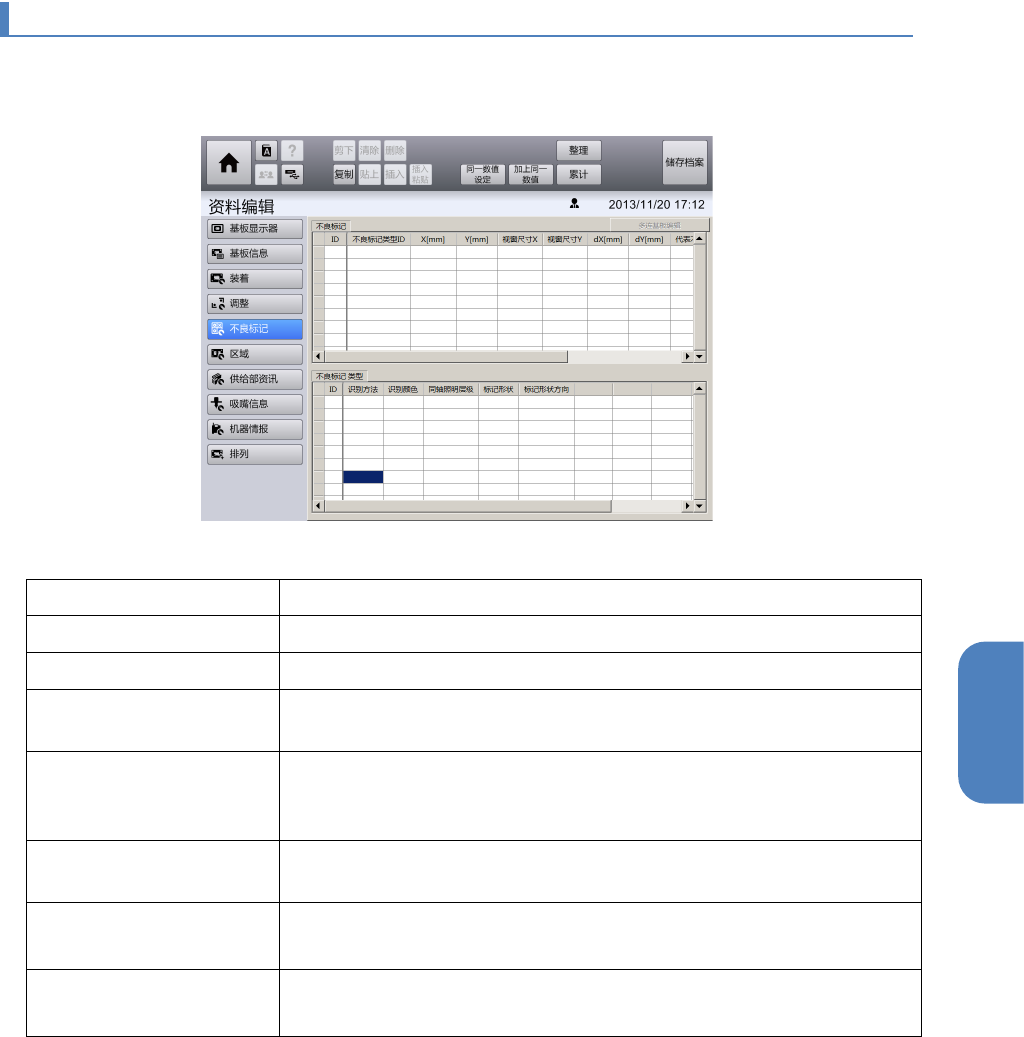

不良标记画面
触摸［数据编辑］菜单画面左侧的子菜单面板中的［不良标记］，显示［不良标记］画面。
不良标记位置
项目名称
说明
ID 在 1～500 的范围内显示与注册数量对应的序列号。
标记类型 ID 在 1～20 的范围内输入所用不良标记类型的 ID。
X (mm) / Y (mm)
在 -999.999mm～999.999mm 的范围内输入不良标记设定位置的 XY 坐
标。
视窗尺寸 X／视窗尺寸 Y
将用相机识别不良标记时的识别范围之 XY 大小作为窗口大小在
0.000mm～999.999mm 的范围内输入。如果输入的范围过窄或过宽，将
无法识别。
dX (mm) / dY (mm)
在 -999.999mm～999.999mm 的范围内输入相对于输入的窗口大小的微
调用 XY 偏移量值。
代表不良标记 ID 在 0～500 的范围内输入作为典型不良标记的不良标记类型 ID。
关于典型不良标记的详情，请参阅下述的“典型不良标记说明”
定位标志 ID 在 0～500 的范围内输入不良标记 ID。
设定值为 0 时，不通过定位标补正不良标记位置。
197
