第 4 章 操作篇 4- 13. 零件生成向导 4 6 根据显示触摸［下一页］，［跳过］。 显示零件识别选 项画面。 7 触摸［识别测试］选项卡，输入需要的信息。 8 触摸［识别执行］。 9 触摸［开始］。 执行零件识别， 显示识别结果 。如果识别结果没有 问题，请进入 步骤 10 。 在识别过程中触 摸［ STOP ］，将停止识别处 理。 10 触摸［放弃执行］，再触摸［开始］。 从吸嘴上取下识 别到的零件。 247
第 4 章 操作篇
4-13.
零件生成向导
2
搜索并显示进行零件识别测试的零件。
3
触摸［Wizard］。
显示［零件生成向导］画面。
4
在［零件生成向导］画面中，根据显示触摸［下一页］，［跳过］。
显示吸附，废弃画面。
5
触摸［零件吸着］选项卡。
246
第 4 章 操作篇
4-13.
零件生成向导
4
6
根据显示触摸［下一页］，［跳过］。
显示零件识别选项画面。
7
触摸［识别测试］选项卡，输入需要的信息。
8
触摸［识别执行］。
9
触摸［开始］。
执行零件识别，显示识别结果。如果识别结果没有问题，请进入步骤 10。
在识别过程中触摸［STOP］，将停止识别处理。
10
触摸［放弃执行］，再触摸［开始］。
从吸嘴上取下识别到的零件。
247
第 4 章 操作篇
4-13.
零件生成向导
11
确认零件已废弃，然后触摸［下一页］。

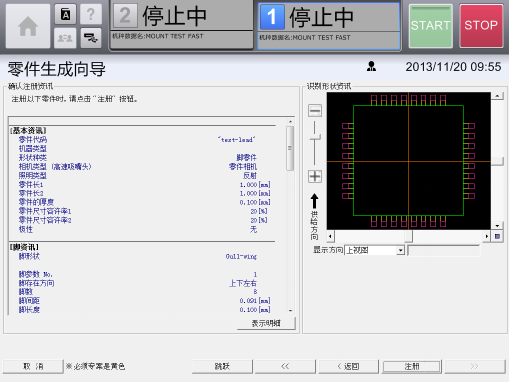

显示注册信息确认画面。
12
触摸［注册］。

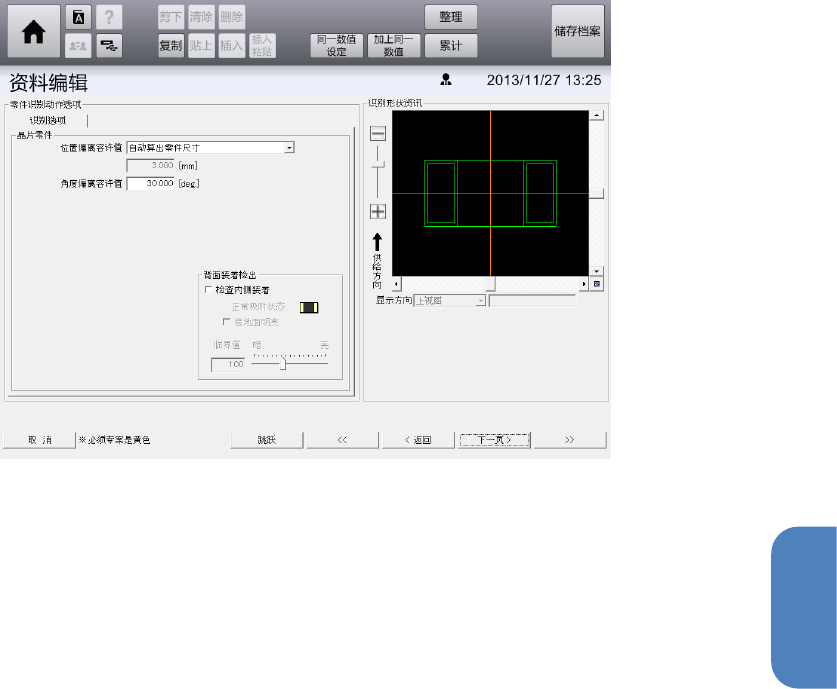

结束［零件生成向导］，显示零件编辑画面，零件注册完成。
248
