第 4 章 操作篇
4-3.
自动生产

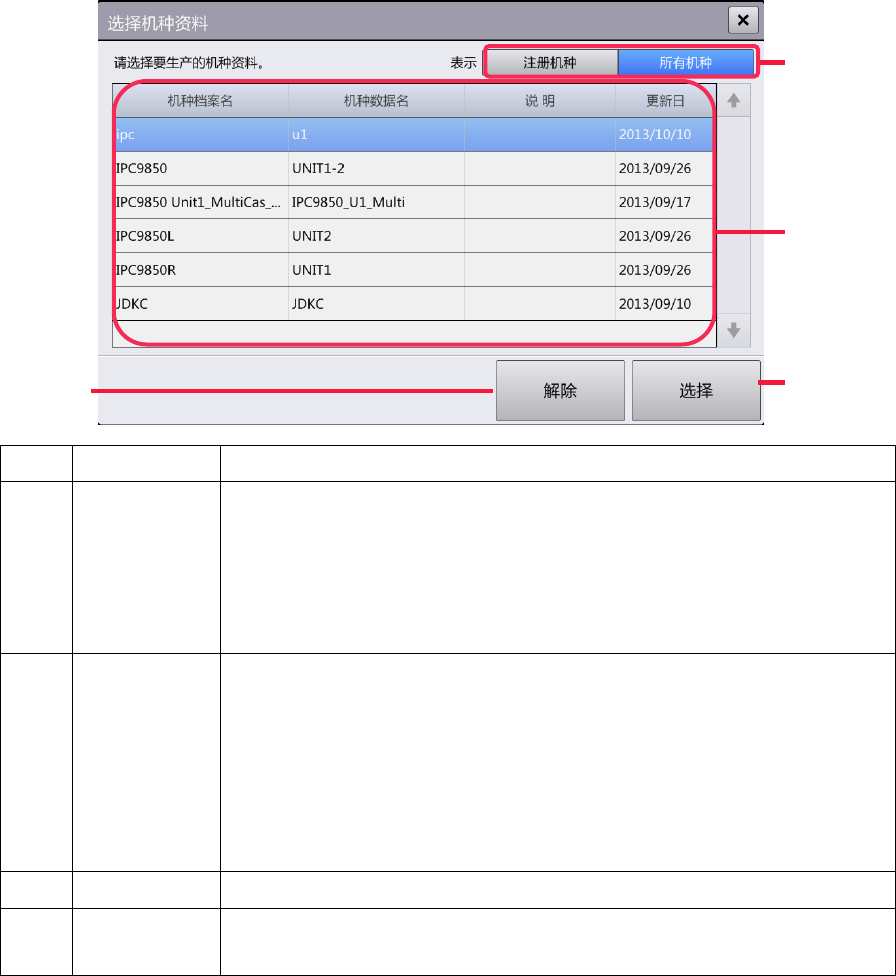

机种数据选择对话框
选择/解除自动生产时使用的机种数据。
触摸机种数据名称的文本框，或触摸右端的图标，将显示［选择机种资料］对话框。
记号
名称
说明
(a) 表示 选择要在画面中显示的机种数据名称列表的种类。
•
注册机种：显示包括通过机种注册注册的机种数据在内的机种数据
名称列表。
•
所有机种：显示所有的机种数据名称。
未注册机种时，仅［所有机种］有效。
(b)
机种数据名称
列表
列表显示可选择的机种数据信息。
触摸任意机种数据并选择。
•
机种档案名：显示机种文件的名称。
•
机种数据名：显示机种数据的名称。
•
说 明：显示机种数据中记载的注释。
•
更新日：显示机种数据的最后更新日期。
(c) 解除 关闭对话框，解除机种数据的选择。
(d) 选择 选择在机种数据名称列表中选择的机种数据名称，关闭对话框。
调出源画面的［机型资料］中将显示选择的机种数据名称。
d
c
b
a
22
第 4 章 操作篇
4-3.
自动生产
4

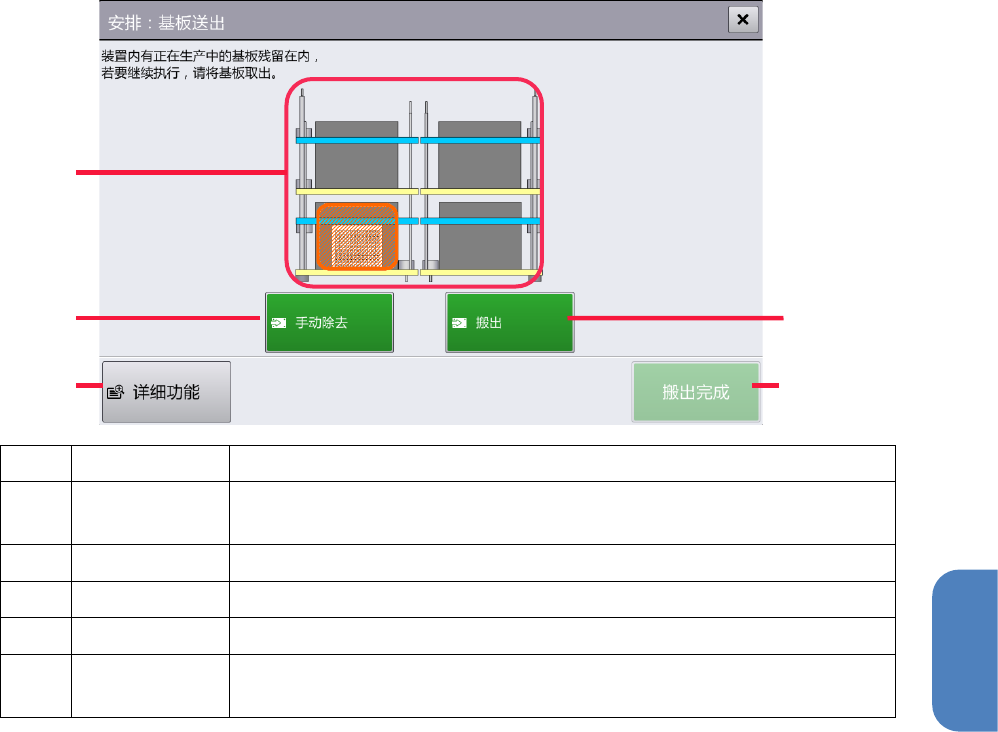

计划：基板搬出对话框
计划工序时如果搬送输送带上有基板，将显示［安排：基板送出］对话框。
记号
名称
说明
(a)
搬送装置示意
图
显示装置内输送带的状态和基板的位置。
(b) 手动除去 调整吸嘴头和输送带的位置，以清除选择的基板。
(c) 搬出 将选择的基板搬出到下游侧。
(d) 详细功能 取消计划处理，切换为基板搬送计划画面的显示。
(e) 搬出完成
关闭对话框，进入下一计划工序。如果本机内有基板残留，将再次显示对
话框。
d
c
b
a
e
23
第 4 章 操作篇
4-3.
自动生产
计划：吸嘴座更换对话框
计划工序时出现吸嘴不足的情况下，将显示［安排：吸嘴座交换］对话框。
记号
名称
说明
(a) 吸嘴列表 列表显示左右装置在切换机种后所需的吸嘴个数。
按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）
显示。
个数不足的吸嘴将以红底白字显示。
(b) 详细功能 在中途取消计划的一系列处理，切换为吸嘴计划画面的显示。
(c) 跳过 跳过吸嘴座更换处理，关闭对话框，进入下一计划工序。
(d)
开始交换吸嘴匣
（吸嘴座）
为了更换对象装置的吸嘴座，先进行准备动作，然后降下左右台车，解
除正面门的锁定。
(e)
吸嘴匣（吸嘴
座）交换完毕
对更换过的吸嘴座进行结束操作，关闭对话框，再次确认吸嘴的过多或
过少。
如果没有问题，则进入下一计划工序。
a c d e
a
24
