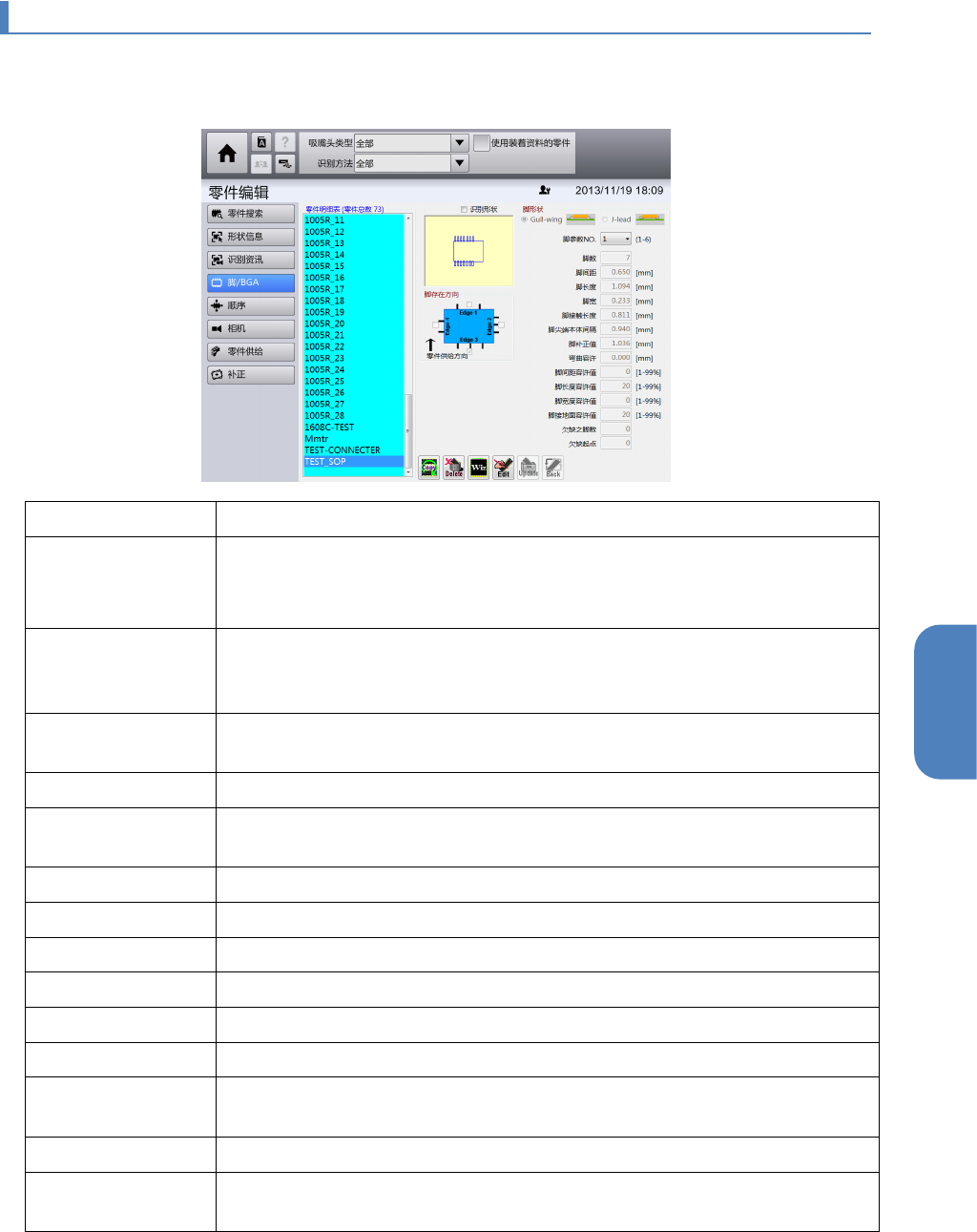

4-12-6. 零件的引脚/BGA 信息画面
可显示和编辑本机零件资料库中记录的零件之引脚信息及锡球信息。
引脚零件，有异形引脚的零件时
项目名称
说明
脚形状 选择引脚形状。
gull-wing：Gull-wing 形引脚
J-lead：J-lead 形引脚
脚参数 No.
1 种零件最多可选择 6 种参数。即使边不同，只要数据相同，即可在指定存
在方向后使用。对引脚分组后输入引脚参数，然后在每个引脚参数中输入各
种数据。
脚存在方向边１～
边４
对不同的零件参数选择有无零件各边的引脚。各方向上有引脚时，选中相应
方向的边。没有引脚时取消选中。
脚数 在 1～9991 的范围内输入 1 个分组中实际存在的引脚个数。
脚间距
在 0.001mm～99.999mm 的范围内输入引脚的中心距离。分组中只有 1 个引
脚时，引脚间距中将显示 0[mm]。
脚长度 在 0.001mm～99.999mm 的范围内输入引脚的长度。
脚宽 在 0.001mm～99.999mm 的范围内输入引脚宽度。
脚接触长度 在 0.001mm～99.999mm 的范围内输入引脚和基板接触面的长度。
脚尖端本体间隔 在 -999.999mm～999.999mm 的范围内输入引脚前端与模型之间的间隔。
脚尺寸容许值 在 1%～99% 的范围内输入引脚宽度，长度，间距容许率。
脚接地面容许值 在 1%～99% 的范围内输入引脚和基板接地面的长度容许率。
脚补正值
在 -999.999mm～999.999mm 的范围内输入引脚分组的中心相对于零件中心的
偏移量值。
弯曲容許 在 0～99.999 的范围内输入引脚前端的弯曲容许率。
欠缺之脚数
引脚为等间距配置时，在 0～999 的范围内输入 1 个分组中引脚的缺损个
数。
219
第 4 章 操作篇
4-12.
零件编辑
项目名称
说明
欠缺起点
输入 1 个分组中第一个缺损引脚的位置。俯视零件，按顺时针方向从分组的
开始处数。

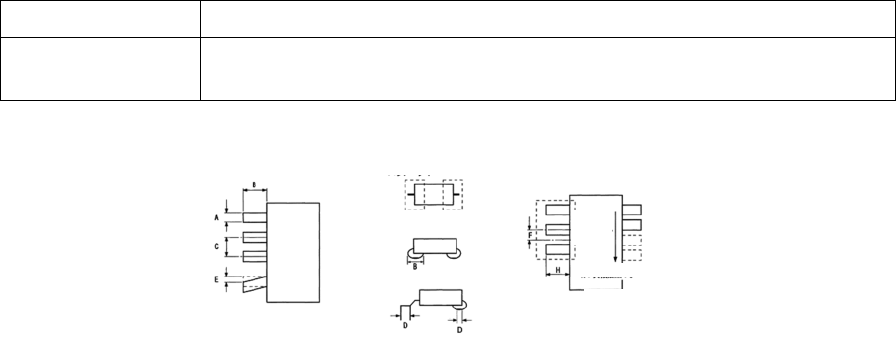

引脚信息的详情
(a)
引脚宽度
(b)
引脚长度
(c)
引脚间距
(d)
接地面长度
(e)
引脚弯曲容许率
(f)
引脚偏移量
(g)
引脚尖端到本体的间隔
(h)
缺损个数
(i)
缺损起点
引脚参数 1 引脚参数 2
引脚间距
组中心
元件中心
J：欠缺根数：2
K
：欠缺起点：
3
220
第 4 章 操作篇
4-12.
零件编辑
4

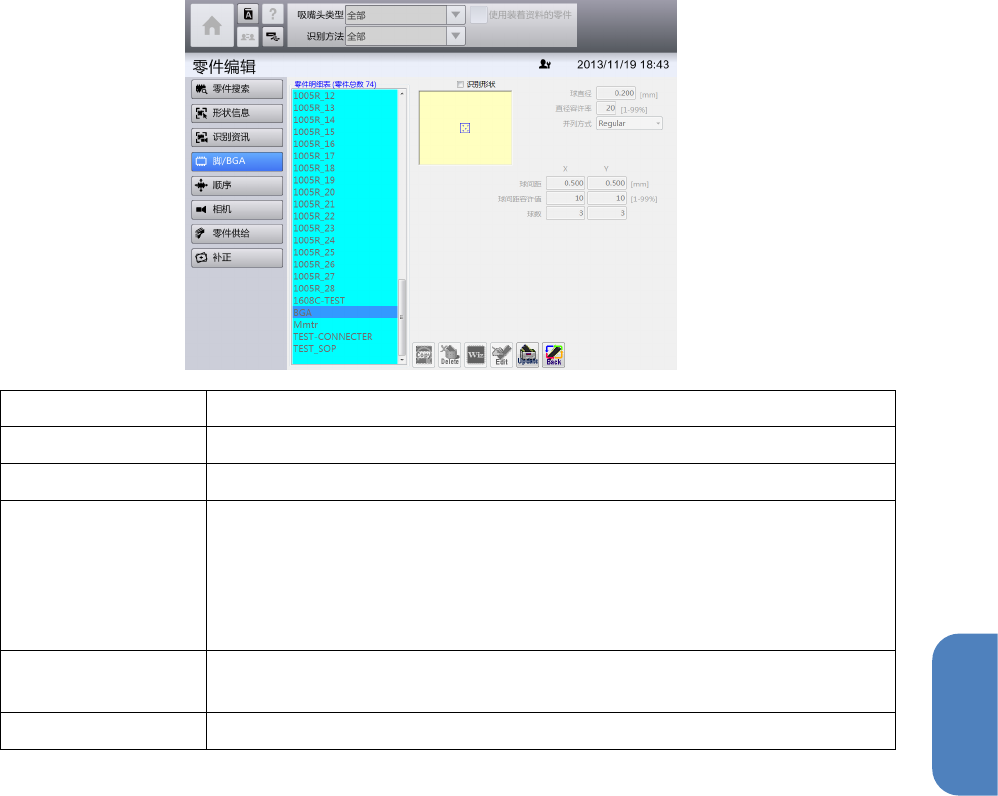

BGA 零件时
项目名称
说明
球直径 在 0.001mm～99.999mm 的范围内输入锡球的直径。
直径容许率 在 1%～99% 的范围内输入锡球的直径容许率。
并列方式 选择锡球配置的基本形状。
•
Regular：格子状配置
•
Checker：对号状配置（配置在角上）
•
R-Checker：对号状配置（角上不配置）
球间距 X ／锡球间
距 Y
在 0.001mm～99.999mm 的范围内输入相邻锡球的间隔。
球数 X／球数 Y 在 1～100 的范围内输入锡球的可配置个数。
