第 4 章 操作篇
4-14.
数据创建步骤
24
触摸［零件废弃］的［放弃执行］。
为了从吸嘴上取下识别到的零件，进行废弃动作。
25

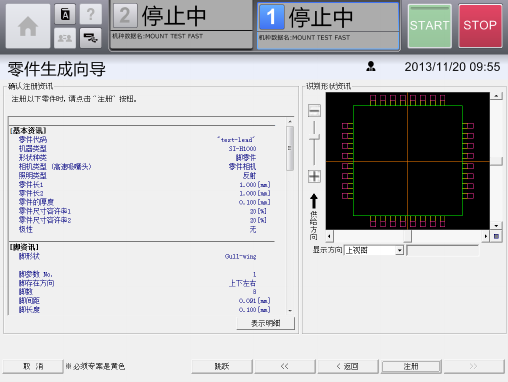

触摸［下一页］。
显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
26
触摸［注册］，注册零件。
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
284
第 4 章 操作篇
4-14.
数据创建步骤
4
分割识别的步骤
1
输入［零件代码］。
［形状种类］选择［BGA 零件］，［使用相机］和［照明］从下拉列表中选择。
2
在基本信息输入画面中选中［分割※］。
3
输入分割信息。
Tips
•
本操作无法跳过。
4
触摸［识别开始］开始编辑识别数据。
5
设定分割数量，手动输入移动量。
设定为 4 等分（角落），移动量 XY 为 20 mm 时，画面如下。
6
触摸［识别位置移动确认］，在零件监视器上确认分割识别时的图像。
Tips
•
分割识别时，为了使所有零件都出现在图像上，建议导入所有的图像。
•
图像上未出现整个零件时也可识别，但无法通过自动生成创建数据。
•
在图像上未出现整个零件的状态下识别时，如果参数设定不恰当，可能引起安装错
误。
7
触摸［影像存取］的［输入］。
导入与分割张数对应的图像数据。
285
第 4 章 操作篇
4-14.
数据创建步骤
8
触摸［合成］。
将 4 张图像合成为 1 张。
9
触摸［下一页］。
10
触摸［开始自动生成］，执行数据的识别。
11
如果识别结果没有问题，则触摸［资料存储］后结束。
自动计算分割移动量时
(a)
设定分割数量后，将移动模式切换为微调移动。
(b)
操作光标键将 XY 移动到 4 个角上，在各自的位置上触摸［影像存取］的［输入］，导入图
像。
(c)
导入图像后触摸［移动量自动计算］。
(d)
触摸［合成］，合成图像。
(e)
触摸［识别资料自动生成］识别成功后则完成。
注意
•
如果图像上有缺损，请重新读取。
