第 4 章 操作篇
4-14.
数据创建步骤
20
在［新规作成］中触摸 。
在零件监视器上绘制机体部分。
21
触摸［设定脚］的［追加］，［位置］，［尺寸］，输入各自所需的信息。
22
触摸［下一页］
272
第 4 章 操作篇
4-14.
数据创建步骤
4
23
触摸［零件收纳中心设定开始］后开始设定。
［开始设定零件装着位置］，［开始设定零件吸着位置］也可同样设定。
出厂设定中，零件存放中心，零件安装位置，零件吸附位置为同一位置。没有特别指定时，请
指定为出厂设定。
Tips
•
零件存放中心：存放零件时的中心位置
•
零件安装位置：要安装零件的位置
•
零件吸附位置：吸嘴进行吸附的位置
24
确识别别结果中显示［确定］。
触摸结果行，显示详细内容。
273
第 4 章 操作篇
4-14.
数据创建步骤
25
触摸［下一页］。
显示吸附，废弃画面。
26
触摸［零件废弃］的［放弃执行］。
为了从吸嘴上取下识别到的零件，进行废弃动作。
27
触摸［下一页］。

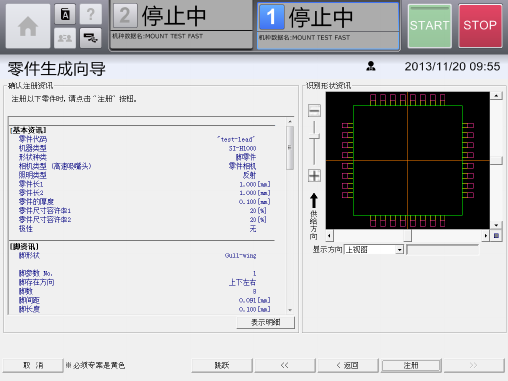

显示注册信息确认画面。
触摸［表示明细］，显示注册零件的详细信息。
28
触摸［注册］，注册零件。
结束零件生成向导，返回数据编辑-零件共用画面，零件注册完成。
274
