第 4 章 操作篇
4-3.
自动生产
供料器台车的更换
触摸［安排：核对零件］对话框的［台车交换］，显示［安排：台车交换］对话框。
1
确认各装置中是否有台车。
如果台车的种类不适用机种数据的生产类型，将显示［安排：台车交换］对话框。
2
触摸［台车下降］。
台车下降，零件核对结果全部重置。
3
更换台车后，（台车不上升）触摸［零件核对］，显示［安排：核对零件］。
用户级别为［操作员］或［管理员］时，将通过条形码读码器读取作业员的 ID。
此时，作业员 ID 栏将显示为［Now Reading..］。
读取作业员 ID 后，将更新作业员 ID，变为普通的画面显示。
4
供料器核对作业完成后，触摸［安排：核对零件］对话框的［核对完毕］。
台车上升，判定带式供料器是否放置在正确的供给位置上。
注意
•
触摸台车下降后，零件的核对结果将全部重置，因此需要重新核对零件。
30
第 4 章 操作篇
4-3.
自动生产
4
吸嘴座的更换

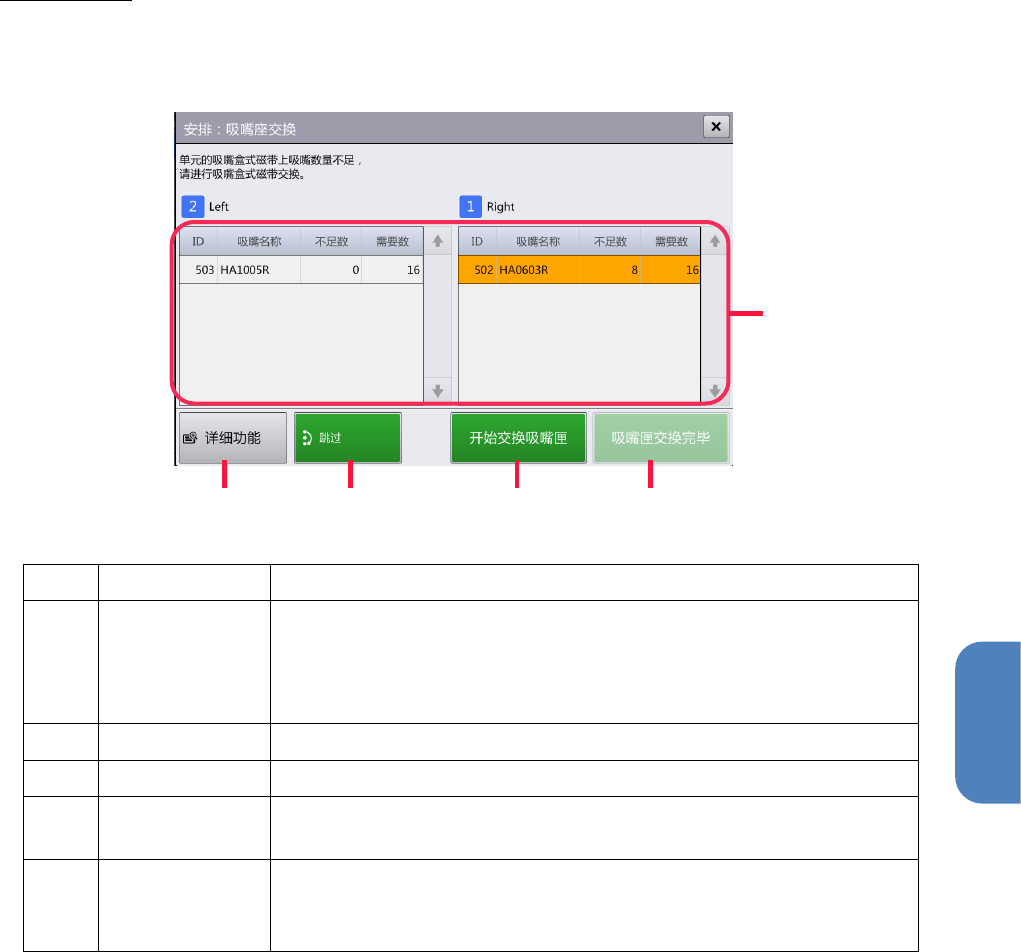

吸嘴座更换对话框
［安排：吸嘴座交换］对话框将在触摸吸嘴计划画面中的［开始交换吸嘴匣］后，或在执行简单计划的
过程中发生吸嘴不足时显示。
记号
名称
说明
(a) 吸嘴列表 列表显示左右装置在切换机种后所需的吸嘴个数。
按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）
显示。
个数不足的吸嘴将以红底白字显示。
(b) 详细功能 在中途取消计划的一系列处理，切换为吸嘴计划画面的显示。
(c) 跳过 跳过吸嘴座更换处理，关闭对话框，进入下一计划工序。
(d)
开始交换吸嘴匣
（吸嘴座）
为了更换对象装置的吸嘴座，先进行准备动作，然后降下左右台车，解
除正面盖板的锁定。
(e)
吸嘴匣（吸嘴
座）交换完毕
对更换过的吸嘴座进行结束操作，关闭对话框，再次确认吸嘴的过多或
过少。
如果没有问题，则进入下一计划工序。
a
b c d e
31
第 4 章 操作篇
4-3.
自动生产
4-3-2. 自动生产
自动生产菜单的作用
自动生产菜单中，除了可进行自动生产的开始，停止动作之外，还可确认不同生产状况下本机的各项运
行状况。
切换到自动生产菜单画面的方法如下。
•
在主菜单画面中触摸［自动生产］。
•
通过跳跃功能切换到自动生产菜单相关的功能画面。
自动生产子菜单
在［自动生产］菜单中，可选择以下子菜单。
•
生产状况
掌握生产中的机器运行状况，错误，警告信息。
•
显示影像
确认相机拍摄的图像。
•
吸嘴头状况
确认吸嘴头和吸嘴的运行状况，错误，警告状况。
•
供料器状况
确认供给部零件的配置状况，错误，警告状况。
•
自动生产设定
根据生产对象的机种设定生产条件。
自动生产的开始
生产准备完成后，可以开始自动生产。
长按共用面板的［开始］ 1 秒以上，开始自动生产。
自动生产的停止
触摸［STOP］后，将运转至可重新开始生产的时间点，然后停止生产。
注意
•
触摸［开始］后马上触摸［STOP
］本机可能不会正常停止。停止时，请确认共用面板
的装置按钮中显示为［停止中］。
按下紧急停止按钮，将立即停止生产。
通过紧急停止按钮停止本机时，要在重新开始生产前清除本机中的基板。
有关基板取出方法的详情，请参阅“4-6-5. 零件安装确认”。
