第 6 章 附录
6-4.
词汇表
不良标记
不良标记是指在集合板上标记的，表示不良的标记，它是指贴装前的基板检查工序中判定为不良，
且不可使用的部分（区块）。如果相机识别到该标记，则在自动运行时不会对有该标记的区块执行
贴装作业。在这里注册该标记相关的信息。
识别方法分为两种，一是基板相机识别到指定区域时，将白色不良标记判定为比指定值亮，将黑色
不良标记判定为比指定值暗；二是识别与定位标相同形状的标记，判定是否有标记。
反射照明
从零件表面照射的照明。相机识别到的图像为零件的实际图像。可用反射照明识别的零件请选择反
射照明。特别是芯片零件等外形有凹凸的零件，反射照明的识别率和精度更高。
零件缺料动作设定功能
发生零件缺料时，可选择本机的运转模式。分为两种模式，一是在发生零件缺料的同时停止本机的
即时停止模式，二是在发生零件缺料后，将当时可安装的零件全部安装后再停止本机的模式。
零件供给位置数据
零件供给位置的排列数据。通过供料器供给时，表示零件供料器的排列。
强行结束零件更换
在零件更换作业过程中，强行结束零件更换的方法。本操作仅在用户级别为［Supervisor］或
［Maintenance］时可进行。
零件预取模式
为了缩短周期时间，在将基板搬入到安装位置前，利用吸附吸嘴进行零件的预取。
零件数据
与使用零件相关的数据。
零件识别相机
为了正确安装，对吸附零件进行确认的相机。分为零件相机（标配）和固定相机（选购追加）两
种。零件相机安装于在 XY 上移动的安装吸嘴头。利用此相机，在安装吸嘴头移动的时候来识别零
件。遇到零件相机无法完全拍到的大型零件，间距较小的引脚零件，BGA 等时，需要用固定相机识
别。
照明分为反射照明方式和透射照明方式。对于可用反射照明识别的零件，原则上请使用反射照明。
特别是轮廓上有凹凸的芯片零件，反射照明的识别率和精度更高。
12
第 6 章 附录
6-4.
词汇表
6
区块
多面基板的一部分称为区块。预先输入 1 处区块的安装数据后，可利用 DAS，自动生成与同一基板
中相同模式的多个区块对应的安装数据。
安装步骤数据
输入自动生产时各个安装步骤的信息。通过示教进行修正。一个步骤信息中包括安装于基板上某个
位置的零件名称及其供给部的位置，所安装基板上的位置，零件方向，使用的吸附吸嘴，安装顺序
等。
未吸附错误
吸附零件时，由于某些原因导致吸嘴未吸附到零件，吸嘴上没有零件的状态。
补料次数
连续发生未吸附或立式吸附等吸附失败时，发生错误前的次数。未吸附时发生零件缺料错误，吸附
错误时发生带式供料器不良错误。设定范围为 0~9 之间，如果设定为 0，则每次发生错误时停止。
13
第 6 章 附录

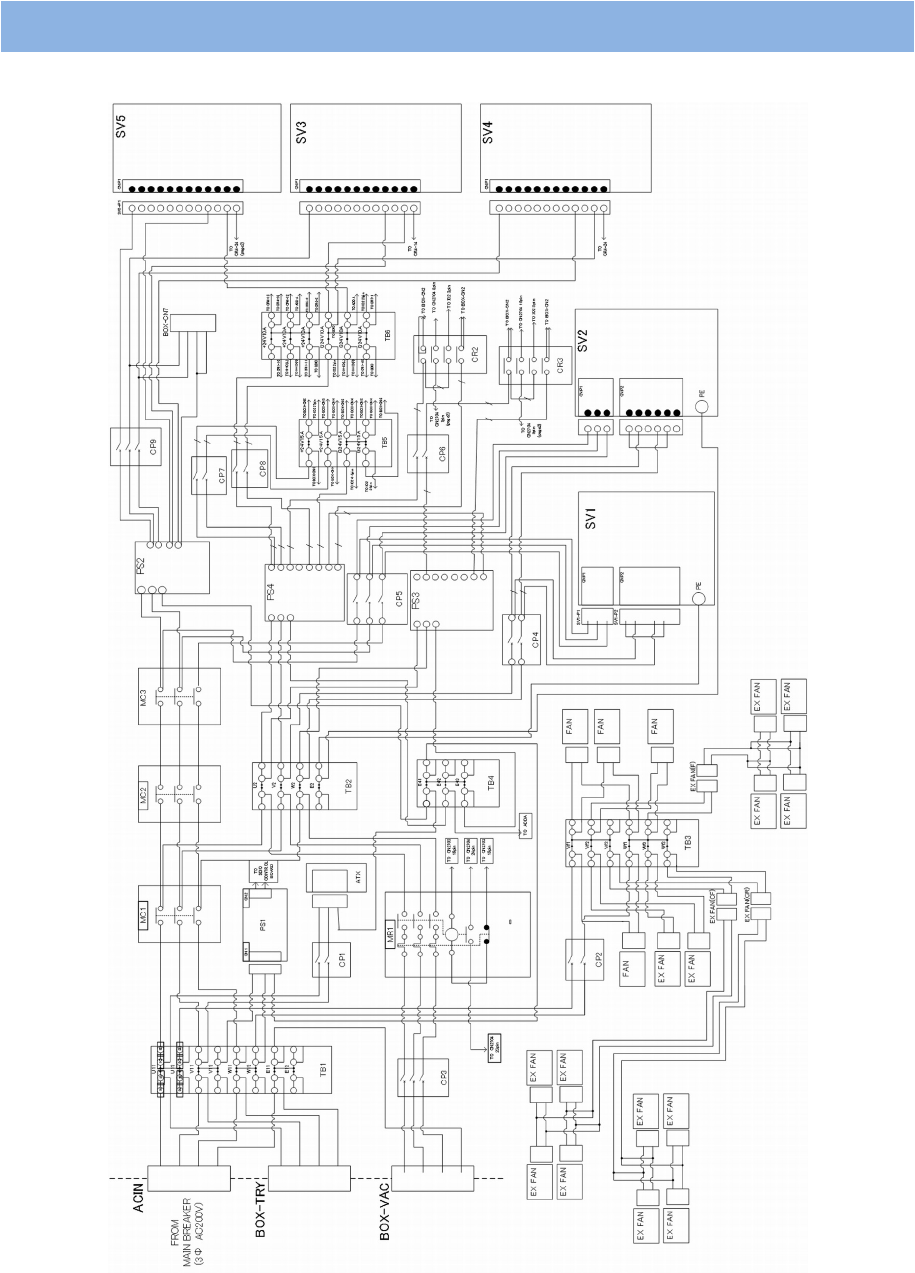

6-5.
电器装置简图
6-5. 电器装置简图
14
