第 4 章 操作篇
4-3.
自动生产
简单计划
在［简易安排］画面中，从机种切换到生产准备完成状态（START 前）的计划作业可以作为连续的流程
执行，在计划作业过程中需要确认或作业时，将显示对话形式的画面。
本画面中的计划作业只提供执行［操作员］所需的最低限度的功能。需要复杂操作的特殊情况下，可通
过单独计划画面应对。

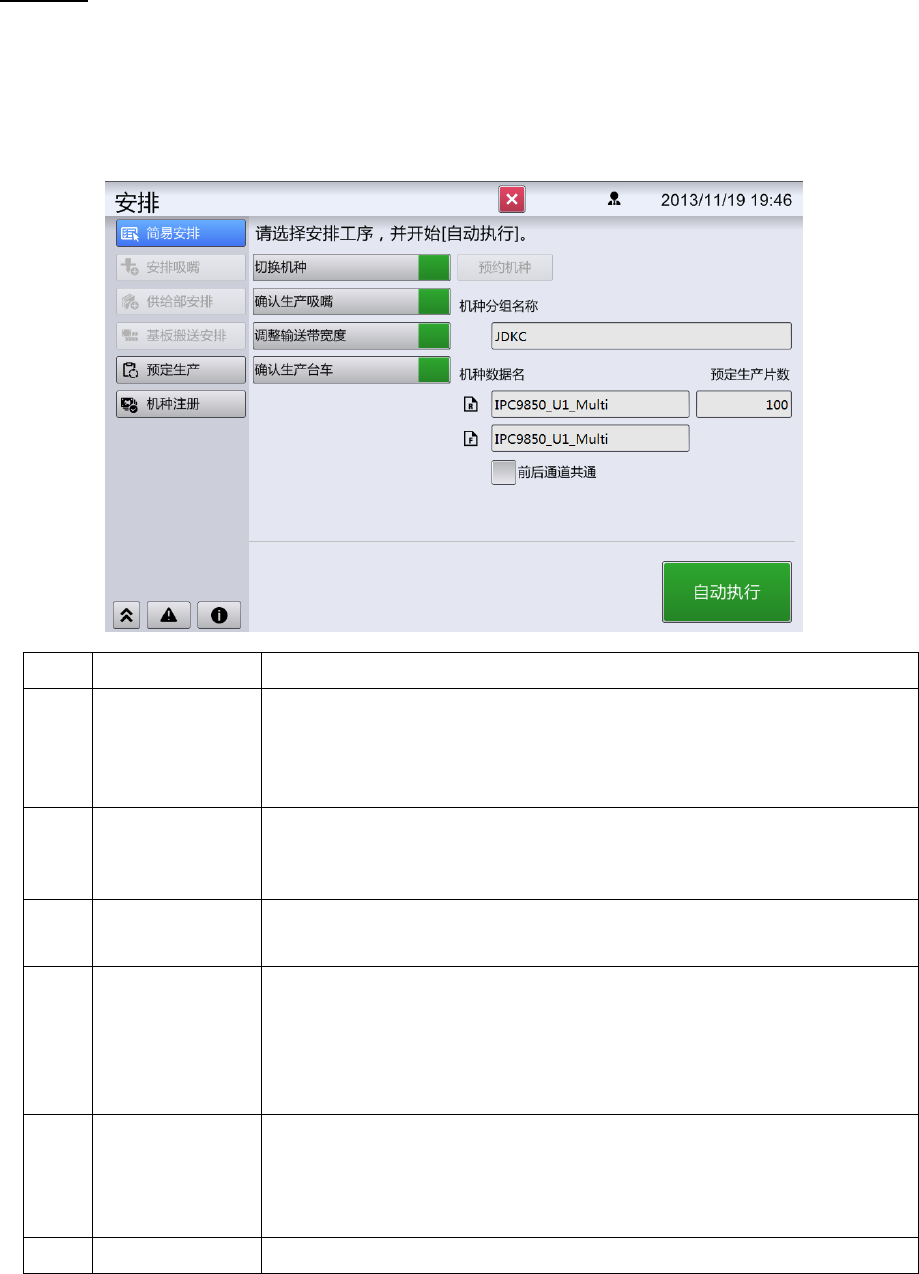

［简易安排］画面可在主菜单中按［安排］ - ［简易安排］的顺序触摸后显示。
记号
名称
说明
(a) 计划工序按钮
以按钮的形式显示注册的计划工序。选择为计划工序后，右端将显示为
绿色， 表示有效。
在按钮的右侧，将显示触摸［自动执行］后各工序的执行结果，分别有
［确定］／［NG］／［跳过］。
(b) 预约机种 选择已经预约生产的下一个机种。
根据具体需要，更改机种分组名称及生产形态，机种数据名称，基板生
产块数。
(c) 机种分组名称 显示要生产的机种分组名称。
触摸文本区域后，将显示［选择机种分组］对话框，可选择机种分组。
(d) 机种数据名 显示要生产的机种数据名称。
触摸各自的文本区域，或触摸左端的图标，显示［选择机种资料］对话
框，可选择或解除机种数据。
只显示属于［选择机种资料］对话框的［机种数据名］中选中机种分组
的机种数据，并可选择。
(e) 预定生产片数 输入机种的生产预定块数。
输入 0 后，将不限制生产块数，不会在到达生产预定块数后停止自动生
产。
机种数据名称为空栏也可输入。
(f) 前后轨道共通 前后轨道生产相同的机种时选中。
18
第 4 章 操作篇
4-3.
自动生产
4
记号
名称
说明
(g) 运转模式 选择自动运转的运转模式。
•
正常：在普通模式下生产。
•
试用：在试制模式下生产。
(h) 自动执行 连续执行通过计划工序按钮选择的计划作业。
■计划工序按钮的详情
切换机种 下载机种数据，进行机种切换作业。
确认生产吸嘴 检查生产所需的吸嘴是否足够。
吸嘴交换器及装备中的吸嘴个数不够时，将存放装备中的吸嘴，并要
求更换吸嘴交换器。
执行吸嘴交换器的更换后，将执行吸嘴 ID 识别，根据机种数据计算
所需的吸嘴个数，检查吸嘴是否齐全。
调整输送带宽度 根据基板大小自动调整搬送输送带宽度。
确认生产台车 检查生产所需的供料器台车和零件是否齐全。
需要更换台车时，将要求台车更换，并通过条形码核对零件。
暖机运转 进行注册的暖机运转。
吸嘴头自动校正 通过左右的吸嘴进行自动校准。
自动校准时，可使用本机中的夹具板。
简单计划的流程
简单计划在本机处于停止的状态下进行。
1
在主菜单中按［安排］ - ［简易安排］的顺序触摸。
已经预约生产时，触摸［预约机种］，可省略步骤 6 输入生产块数为止的步骤。
根据具体需要，可更改机种分组名称，双输送带生产形态，机种数据名称，基板生产块数。
2
触摸［机种分组名称］，显示［选择机种分组］对话框。
3
触摸［选择］，选择符合生产机种的机种分组。
4
触摸［机种数据名］，显示［选择机种资料］对话框。
5
触摸［选择］，根据生产机种选择机种数据。
前后轨道使用相同的机种数据时，触摸［前后轨道共通］后选中。
各轨道使用不同的机种数据时，取消勾选，再根据不同的轨道选择机种数据。
19
第 4 章 操作篇
4-3.
自动生产
6
触摸［生产片数］，输入机种的生产块数。
可通过软数字键盘输入。
输入 0 后，将不限制生产块数，不会像指定块数时那样，在到达生产预定块数后停止自动生
产。
7
选择自动运转的运转模式。
选择［试用］／［正常］中任意一个。
8
通过计划工序按钮选择进行计划的工序。
执行简单计划的项目将以绿色显示。
9
触摸［自动执行］。
计划作业全部完成后，显示［安排：安排完成］对话框。
触摸对话框中的［关闭］，完成简单计划。
在自动执行过程中需要确认或作业时，将显示确认对话框。请根据显示操作。
确认对话框的种类
操作
安排：基板送出 开始自动生产前，取出装置中的基板。
安排：吸嘴座交换 吸嘴不足时，进行吸嘴座的更换。
安排：轨道宽度调整 自动调整基板搬送输送带的宽度。
安排：台车交换 确认自动生产时使用的台车和供料器是否已放好。
安排：核对零件 确认自动生产时使用的零件是否已放好。
安排：暖机运转 进行暖机运转。
安排：安排完成 确认生产开始前的计划是否已完成。
有关［选择机种分组］对话框，［选择机种资料］对话框，确认对话框的详情，请参阅下述的
“简单计划对话框的详情”。
