第 4 章 操作篇
4-11.
数据编辑
4
不良标记的展开示例
对步骤设定了不良标记时，与零件一样，不良标记也将展开。不展开而直接使用原来的位置时，在［不
良标志 ID］中输入 0。
以下为零件和不良标记的展开示例。
区块
数据
ID
坐标
展开后的不良标记数据
ID
坐标
展开前的不良标记数据
ID
坐标
展开后的贴装数据
展开前的贴装数据
坐标
区块
不良标记
坐标 区块 不良标记
展开
展开后的基板
203
第 4 章 操作篇
4-11.
数据编辑
4-11-8. 供给部信息编辑
触摸［数据编辑］菜单画面左侧的子菜单面板中的［供给部资讯］，显示［供给部资讯］画面。
项目名称
说明
R 显示供给位置编号。
L
ALT 有替代设定时，显示替代源的供给位置编号。
零件代码 显示配置零件的零件代码。
确认无法完全显示的长零件代码时，右击弹出显示零件代码。
也有例外，安装有涂布装置时，将显示涂布装置的 ID。
装着数量 显示配置零件的安装数量。
如果该零件还配置于其他单元格或吸嘴头上，将在安装数量前显示“＊”符
号。
吸嘴 ID 显示用于吸附，安装配置零件的吸嘴 ID。
Ovr. 显示配置零件的超驰值。
连接编号按钮
显示相应连接编号的电子零件安装机供给部信息。
204
第 4 章 操作篇
4-11.
数据编辑
4
零件颜色说明窗口
显示配置零件的颜色说明。
4-11-9. 吸嘴信息画面

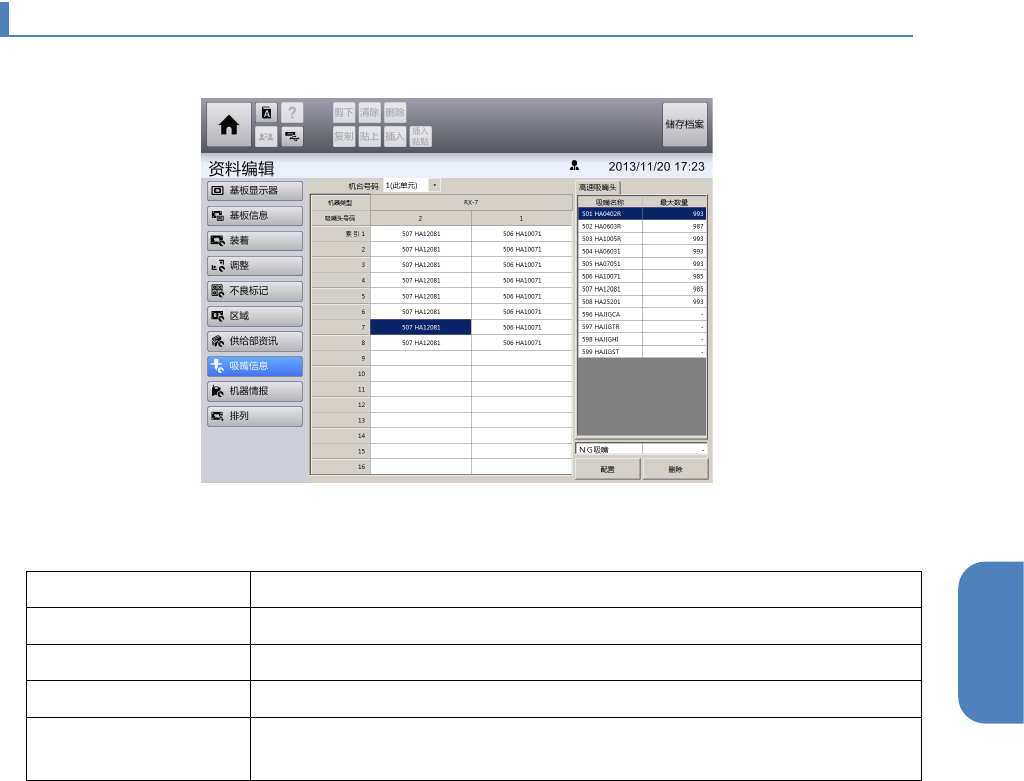

触摸［数据编辑］菜单画面左侧的子菜单面板中的［吸嘴信息］，显示［吸嘴信息］画面。
吸嘴列表中将只显示本机左右装置可使用的吸嘴。例如，组合使用高速吸嘴头和多功能吸嘴头时，两种
吸嘴头将分别在不同的选项卡中列表显示吸嘴。只有高速吸嘴头时，将只显示高速吸嘴头选项卡。
名称
说明
连接编号（机台号码） 显示进行吸嘴配置的连接编号和单元格编号。
机器类型 显示进行吸嘴配置的机器类型。
吸嘴头号码 显示进行吸嘴配置的吸嘴头编号。
索引 1～18
显示各吸嘴头中配置的吸嘴。左侧将显示最多 4 位吸嘴 ID，在空格之后
显示吸嘴名称。不可使用的吸嘴索引显示为灰色。
移动吸嘴时，请按以下步骤进行。
