第 3 章 导入篇
3-1.
安装
3
3-1-6. 作业区域

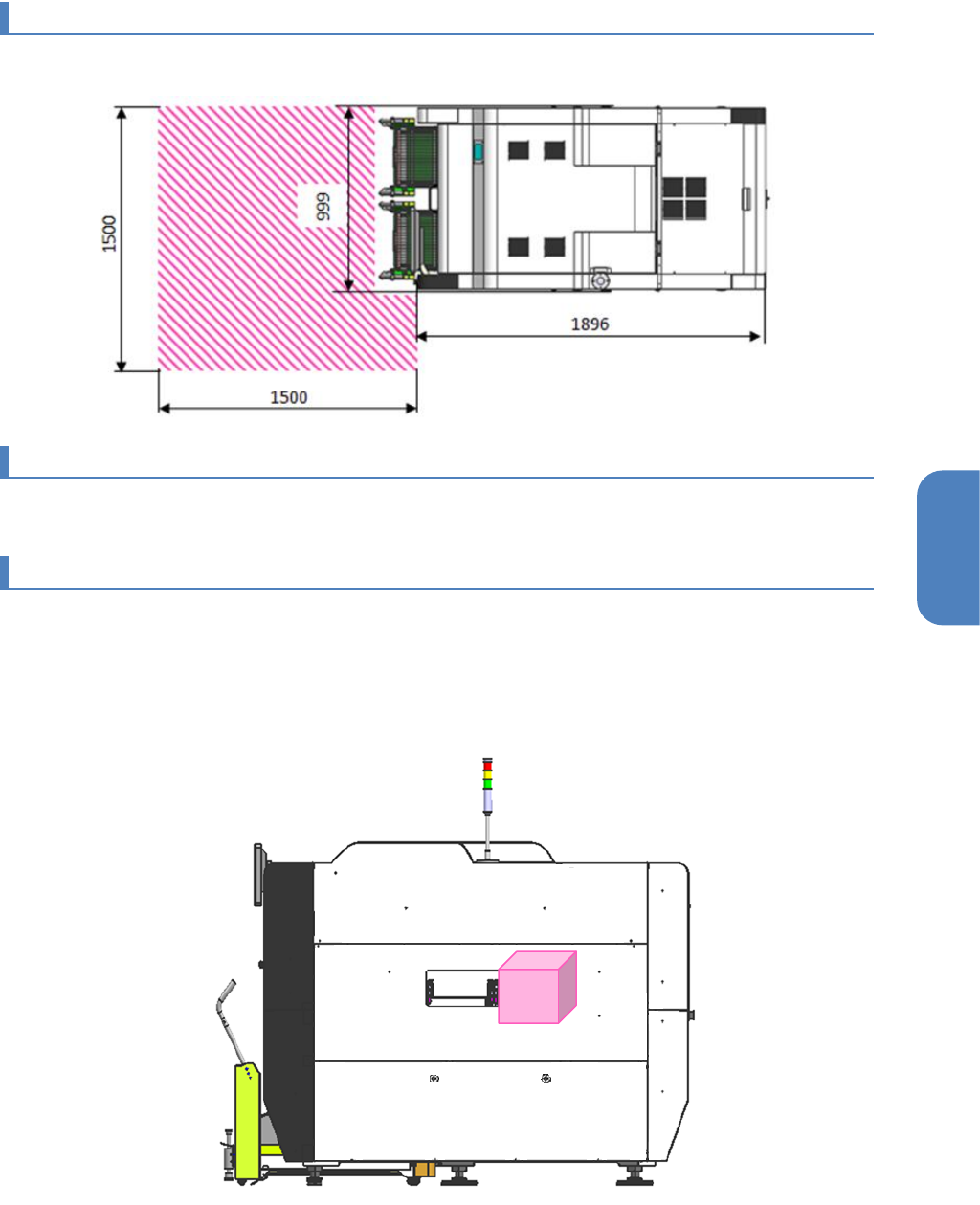

使用智能带式送料器及统一更换台车时所需的作业空间如下所示。请勿在该区域内放置物品。
3-1-7. 运输时的注意事项（由客户运输装置时）
请参见 3-1-1 运输・设置。
3-1-8. 输送带部位的安全措施
本机左右有搬入口和搬出口，规定了可搬送基板的最大宽度。
安装于本机前后的装置请尽量靠近搬入口和搬出口安装，避免手能伸入。如果无论如何无法避免，请采
取加装安全罩等安全措施。
安全措施示例：单轨道的情况下
9
第 3 章 导入篇
3-2.
电器系统的连接
3-2. 电器系统的连接
3-2-1. 总电源电缆的连接
警告
关于总电源电缆的连接作业，请严格遵守下述注意事项。如果作业时不
遵守这些注意事项，可能引起意想不到的危险状况，其结果有发生人员
严重受伤甚至死亡的危险。
本机总电源的规格记载于机器铭板上。请勿使用记载以外的电源。
请务必由持有电工证的人员进行作业。
在将工厂总电源电缆安装于本机之前，请务必关闭工厂电源电缆的
总电源。
本机总电源的规格记载于机器铭板上。请勿使用记载以外的电源。
工厂总电源电缆请使用 4 芯截面积 4.0mm
2
(AWG 11) 或更粗的橡胶
绝缘电缆。请勿使用更细的电缆。
请在工厂总电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，引起
意想不到的危险状况，其结果会引起火灾和触电等事故。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电等。
请切实固定工厂总电源电缆，以免对圆形压着端子造成负担。
连接了工厂总电源电缆的地线时，请务必确认本机电源的相序。
取下本机正面左下方的盖子前，请务必关闭工厂电源。如果工厂总
电源进入总电源连接端子板，即使关闭了本机的主断路器，电压也
会施加到本机内部的机器上，有触电的危险。
注意
•
本机是工业产品。请勿直接连接到普通家用，办公用的低电压电源上。请对工厂用的
高压，中压电源进行减压后，供给合适的电源电压。
10
第 3 章 导入篇
3-2.
电器系统的连接
3
1
取下本机正面左下方的盖子。
本机正面左下方的盖子使用 4 根内十字圆头小螺丝 M4×8 安装。
2
取下位于左下方的总电源连接端子板的透明保护罩。
3
将工厂总电源电缆总本机下面的孔从下往上穿过。
4
将工厂总电源缆线的三相电源线连接到本机的总电源连接用端子板上。
5
将工厂总电源电缆的地线连接到本机总电源连接端子板左侧的接地端子上。
请确认总电源连接用端子板和接地端子的螺丝是否牢固拧紧。
6
安装总电源连接端子板的透明保护罩。
7
安装本机正面左下方的盖子。
8
关闭工厂总电源。
9
接通本机的主断路器。
接通主断路器后，风扇将开始转动。
关于电源的相序
警告
请将本机进行正向配线。
连接了工厂总电源电缆的地线时，请务必确认本机电源的相序。
相序检查作业过程中的电源接通时间请设定为最短时间。
临时连接电源，打开真空泵用断路器时，如果短时间内真空压上升，则为正向配线。请关闭电源，进行
以下作业。
如果短时间内真空压没有上升，是因为相序错误，请按以下步骤重新配线。
1
关闭本机电源。
2
关闭工厂电源。
3
在工厂总电源电缆的三相电源线中，更换其中 2 根的连接。
11
