第 4 章 操作篇
4-13.
零件生成向导
4-13. 零件生成向导
可利用向导的形式，方便地新建或编辑本机零件资料库中记录的零件数据。
在主菜单中触摸［零件编辑］。在零件编辑画面中触摸各种设定的按钮，将显示用于详细设定的子菜
单。
4-13-1. 基本信息画面
画面上显示为黄色的单元格为必填项目。
记号
名称
说明
(a) 零件代码 输入识别零件所需的零件代码。
(b) 零件名称 输入零件的一般名称。
(c) 零件别称 输入零件的第二名称。
(d) 说 明 输入注释。
(e) 零件形状 输入与零件形状相关的信息。
•
形状名称：输入形状的一般名称。
•
形状种类：从零件的形状类型［晶片零件］，［脚零件］，
［BGA 零件］，［异形零件］中选择。
•
零件边长 1／零件边长 2：在 0.001mm～25mm 的范围内输入方形
零件的尺寸。 选择［脚零件］时，输入不含引脚部分的零件尺
寸。
•
零件的厚度 (mm)：在 0.001mm～8mm 的范围内输入零件的厚
度。
•
／：在 1%～99% 的范围内输入识别零件尺寸时的容许率。
•
零件厚度容许率 (%)：在 1%～99% 的范围内输入吸附检查识别
时零件厚度的容许率。
228
第 4 章 操作篇
4-13.
零件生成向导
4
记号
名称
说明
(f) 机器资讯 显示与机器相关的信息，选择所需类型。
•
机器类型：显示使用零件的机器类型。
•
吸嘴头类型：选择所用机器的吸嘴头类型。
•
相机类型：从［零件相机］（移动相机），［固定相机］中选择
用于识别零件的相机。
•
照明类型：从［反射］，［透射］中选择用于识别零件的照明。
(g) 识别形状资讯 显示所输入零件的形状。
229
第 4 章 操作篇
4-13.
零件生成向导

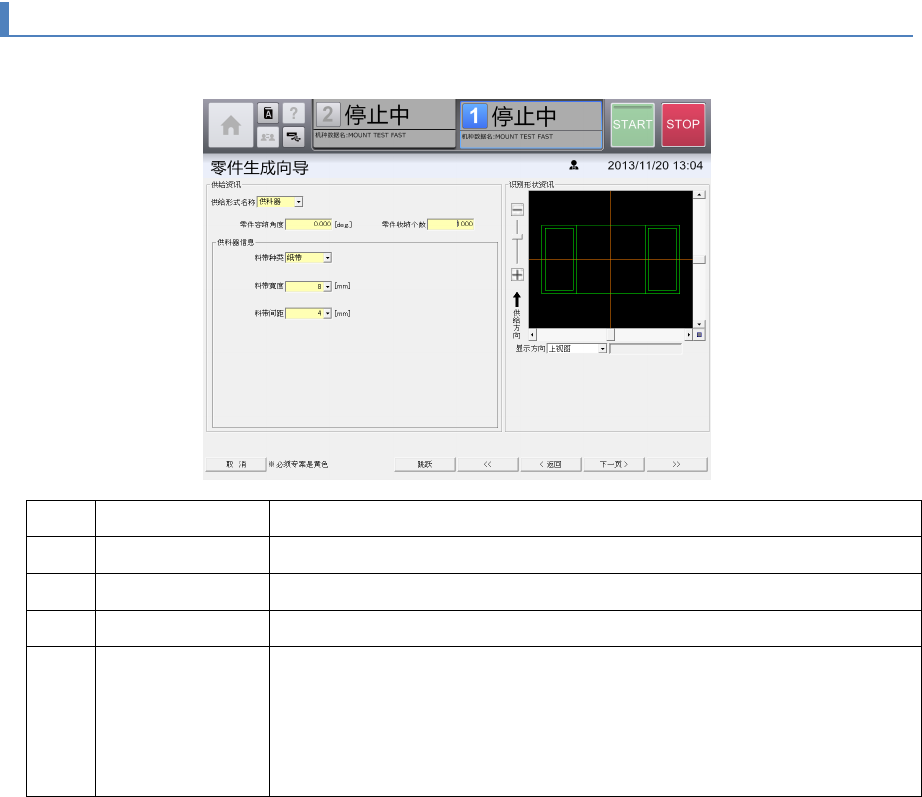

4-13-2. 供给信息画面
画面上显示为黄色的单元格为必填项目。
记号
名称
说明
(a) 供给形式 从下拉列表中选择零件的供给形态。
(b) 零件容纳角度 输入零件的存放角度。俯视零件，顺时针旋转方向为正方向。
(c) 零件收纳个数 输入 1 个新零件供给装置中存放的零件个数。
(d) 供料器信息 从下拉列表中选择与零件带式供料器相关的信息。
•
料带种类：从［纸带］，［塑胶带］中选择料带的材质。
•
料带宽度：选择料带的宽度。
•
料带间距：选择料带上的零件间隔。
230
