第 3 章 导入篇 3- 1. 安装 3 3-1-3. 安装 RX-7 根据导入的安装 系统生产线的 基板搬送规格，调整 本机的基板搬 送面和搬送高度。 本机单机的基板 搬送规格如下 所示。 1 拆下固定本机后部的盖子 M4 内六角螺栓 X4 ，在水平器安装用空间的 X 方向和 Y 方向 上各安装 1 个水平器。 (a) 水平器 基板传送高度 基板传送面：本 机正面侧 的输送带上面 M4×10 内六角 螺栓 4 根 5
第 3 章 导入篇
3-1.
安装
3-1-2. 信号塔的安装
按压信号塔底部的滑动部分，可将信号塔放倒。
运输时
请将信号塔放倒。
设置后
请将信号塔立起来。
使滑动
4
第 3 章 导入篇
3-1.
安装
3
3-1-3. 安装 RX-7
根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
拆下固定本机后部的盖子 M4 内六角螺栓 X4，在水平器安装用空间的 X 方向和 Y 方向
上各安装 1 个水平器。
(a)
水平器
基板传送高度
基板传送面：本机正面侧的输送带上面
M4×10 内六角螺栓 4 根
5
第 3 章 导入篇
3-1.
安装
2
为了配合本机前工序和后工序的基板搬送高度，用扳手旋转底部 7 个脚的六角螺母来
调整基板搬送高度。
向右旋转为下降，向左旋转为上升。
注意
•
脚高度调整用六角螺母的 2 面宽度为 64mm。

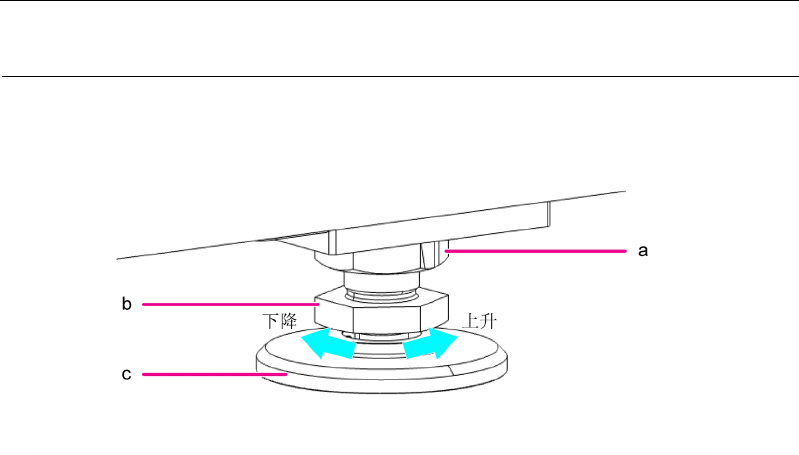

(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
3
使用扳手旋转各脚的六角螺母进行微调，以确保 X 轴和 Y 轴的水平器显示的水平度在
0.05mm 以下（1 刻度为 0.02mm 的水平器为 2 刻度以下，1 刻度为 0.05mm 的水平器为 1
刻度以下）。
6
